Viklet R 3/8 – 90° Winkelunion mit Kegel, Anschluss G 3/8

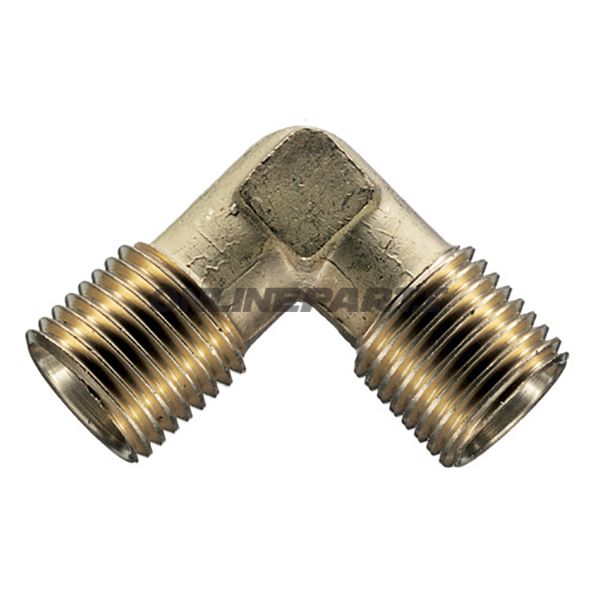

Produktübersicht: Dies ist eine vikelte R 3/8 Winkelunion von EWO (MPN: 656.74.81, GTIN: 4030875005080). Sie ist als 90°-Winkel mit kegelförmiger Dichtung ausgeführt und verfügt über zwei G 3/8‑Verbindungen. Das Produkt wird typischerweise in hydraulischen oder pneumatischen Systemen und anderen Installationen verwendet, bei denen eine Eckverbindung mit kegelförmiger Dichtung gewünscht wird.
Funktion und Anwendung:
- Stellt eine feste 90° Richtungsänderung zwischen zwei Rohren oder Schläuchen mit G 3/8‑Gewinden bereit.
- Die kegelförmige Dichtung sorgt für Metall-zu-Metall- oder Metall-zu-Gummi-Kontakt, abhängig vom verwendeten Dichtmittel oder der Dichtung, was in Systemen üblich ist, in denen eine zuverlässige Dichtung ohne zusätzliche flache Dichtung gewünscht wird.
- Verwendet in engen Räumen, in denen gerade Verbindungen nicht möglich sind oder wo ein fester Winkel Belastung auf Schläuche und Fittings reduziert.
Materialien und Eigenschaften:
- Der Hersteller EWO gibt in der Regel metallische Legierungen für diese Art von Fittings an (typischerweise Messing oder Edelstahl je nach Modellvariante). Die Materialwahl bietet Korrosionsbeständigkeit und mechanische Festigkeit in Betriebsumgebungen, in denen Vibration und Druck auftreten.
- Die kegelförmige Kontaktfläche ist bearbeitet für passgenaue Passung und Dichtung; Oberflächenfinish und Toleranzen beeinflussen Dichtungseigenschaften und Lebensdauer.
- Das G 3/8‑Gängesystem ist eine standardisierte Rohrgewindung (BSPP/G) und eignet sich für Verbindungen mit anderen Komponenten mit dem gleichen Gewindegang.
Kompatibilität und Installation:
- Passt zu Systemen mit G 3/8‑Gewinde (BSPP), wo ein 90°-Winkel und kegelförmige Dichtung erforderlich sind. Prüfen Sie, ob der Gegenpart einen BSPP/G‑Gewindetyp hat (paralleles Gewinde) und nicht NPT oder andere Varianten.
- Beim Montieren Gewinde und Kegel von Schmutz befreien und eventuelle Grate entfernen, um eine korrekte Abdichtung sicherzustellen. Verwenden Sie das passende Anzugsdrehmoment entsprechend Material und Größe, um ein Überdrehen zu vermeiden, das den Kegel oder das Gewinde beschädigen könnte.
- Falls das System eine zusätzliche Dichtung erfordert, verwenden Sie geeignete Dichtmittel oder Dichtungen, die mit dem Medium kompatibel sind (z. B. Hydrauliköl, Kraftstoff oder Luft). Achten Sie auf die Kompatibilität zwischen Dichtmittel und Basismaterial.
Technische Identifikatoren: Dieses EWO‑Produkt ist mit der MPN 656.74.81 und der GTIN 4030875005080 identifiziert, was eine genaue Bestell- oder Ersatzteilverfolgung ermöglicht.
Hinweise für den Benutzer:
- Prüfen Sie Systemdruck und Temperaturgrenzen der spezifischen Materialausführung beim Lieferanten vor der Installation.
- Nicht automatisch Kompatibilität mit nicht-G 3/8‑Gewinde annehmen; messen und Gewindeprofil bei Unsicherheit vergleichen.
- Bei wiederholtem Zerlegen kann die Dichtfläche des Kegels Inspektion und ggf. Abgraten erfordern, um die Dichtung zu erhalten.
Lieferant: EWO. MPN: 656.74.81. GTIN: 4030875005080.
