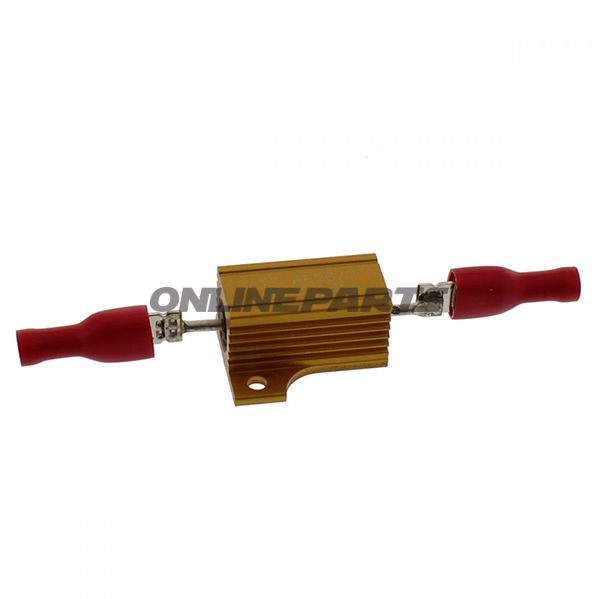

Leistungswiderstand 10 Ω / 25 W zur Regelung der Blinkfrequenz
Produkt: Leistungswiderstand 10 Ohm, 25 Watt von Kellermann. MPN: 705.29.96. GTIN: 4029265239501.
Dieser Leistungswiderstand wird verwendet, um die Blinkfrequenz im Blinkersystem des Fahrzeugs zu beeinflussen, hauptsächlich im Zusammenhang mit dem Umbau oder dem Austausch der originalen Blinkleuchten gegen LED- oder andere stromärmere Lichtquellen. Wenn die ursprünglichen Glühlampen durch LEDs ersetzt werden, verringert sich der Gesamtstrom und das Blinkrelais kann zu schnell oder nicht korrekt blinken; der Widerstand wird parallel zur Blinkleuchte geschaltet, um die elektrische Last zu erhöhen und damit die Blinkfrequenz wieder auf das erwartete Niveau zu bringen.
Funktion und Anwendung
- Wird parallel zur Blinkleuchte montiert, um die Belastung der ursprünglichen Lampe nachzuahmen und die Blinkfrequenz zu stabilisieren.
- Geeignet für sowohl LED- als auch Halogenumbauten, wenn die ursprüngliche Blinkfunktion ohne Änderungen am Blinkrelais oder an Steuergeräten wiederhergestellt werden soll.
- Typischerweise von Mechanikern und erfahrenen Motorradbesitzern bei Fehlersuche oder Anpassung der Blinkfunktion verwendet.
Material und Konstruktion
- Der Leistungswiderstand ist als keramischer oder metallbedampfter Lastwiderstand konstruiert (typischerweise aus Materialien für hohe Leistungsabgabe), ausgelegt für kontinuierliche Verlustleistung bis zu 25 W.
- Physische Abmessungen: ca. 10 x 10 x 25 mm, was ihn kompakt genug für die Montage in Leuchtengehäusen oder nahe Steckverbindungen macht, unter Berücksichtigung der Wärmeabgabe und korrekten Kühlung.
- Die Wahl des 10 Ω-Werts bewirkt einen definierten zusätzlichen Stromverbrauch in der Parallelschaltung, angepasst an viele gängige Blinkkreise. Materialwahl und Leistungsbewertung sichern den Betrieb ohne Überhitzung bei korrekter Montage und Belastung.
Technische Überlegungen und Montage
- Der Widerstand muss so montiert werden, dass Wärme abgeführt werden kann (enge Einkapselung an Kunststoff ohne Belüftung vermeiden). Er wird im Betrieb heiß, daher wird eine Platzierung fern von empfindlichen Komponenten empfohlen.
- Bei Unsicherheit, welcher Widerstandswert oder wie viele Widerstände für ein konkretes Lichtsystsem erforderlich sind (z. B. Kombinationen mit Rücklicht und Bremslicht oder spezifische Kellermann-Modelle wie Micro 1000 / Rhombus DF / DF Dark), kontaktieren Sie den technischen Support des Herstellers oder verwenden Sie modellbezogene Anleitungen. Als Orientierung kann es in einigen Konfigurationen erforderlich sein, zusätzliche Werte zu verwenden (z. B. 33 Ω für Rücklicht und 7,5 Ω für Bremslicht in bestimmten Steuerungsanordnungen), dies hängt jedoch von der Fahrzeugelektronik und Lampentyp ab.
- Fürsorgliche Befestigung: Achten Sie auf korrekte Polarität, vibrationssichere Befestigung sowie auf Korrosionsschutz der Anschlüsse.
Kompatibilität
- Generelle Kompatibilität mit Standard-Blinkkreisen in Motorrädern und leichten Fahrzeugen beim Wechsel auf LED oder leistungsschwächere Lampen.
- Spezifische Fälle: Bei Verwendung mit Kellermann Micro 1000, Rhombus DF oder DF Dark können zusätzliche Widerstände für andere Lichtfunktionen notwendig sein—siehe Fahrzeug- oder Herstellerdokumentation für genaue Kombinationen.
Praktische Hinweise
- MPN 705.29.96 und die Marke Kellermann deuten auf originales Zubehör für Signalanlagen dieses Herstellers hin.
- GTIN 4029265239501 kann bei der Suche nach technischen Informationen oder in der Ersatzteilverwaltung verwendet werden.
- Bei Unsicherheit bezüglich Installation oder Wahl des Widerstandswerts wird empfohlen, die technische Abteilung oder einen autorisierten Mechaniker zu kontaktieren, da falsche Dimensionierung die Blinkfunktion beeinträchtigen oder die Steuerungselektronik beschädigen kann.
