Widerstand JMP 8.8OHM25W

Effektwiderstand JMP 8,8 Ω / 25 W für elektrische Schaltungen am Motorrad

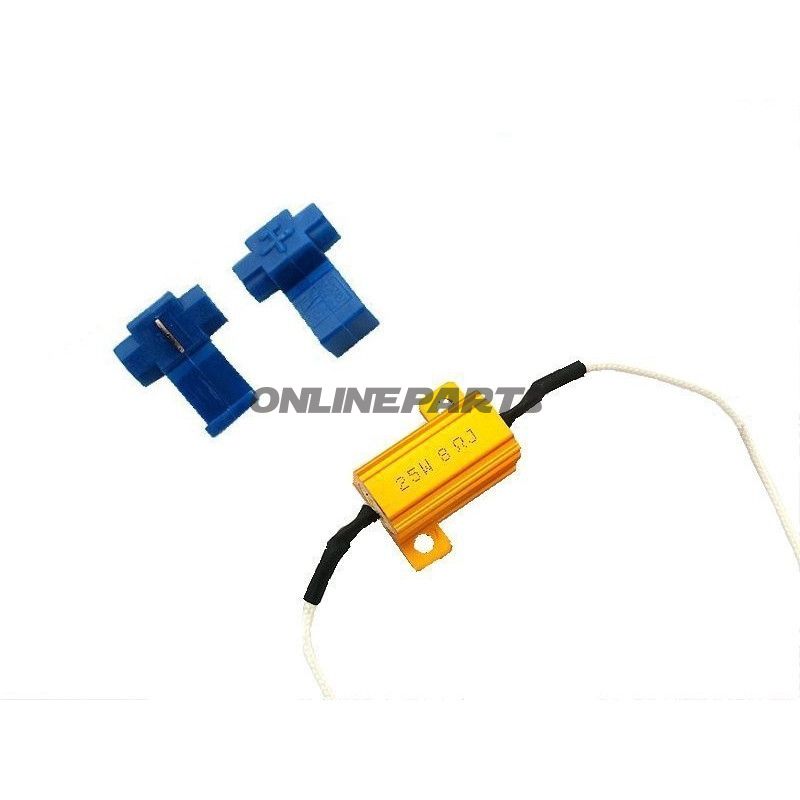

Produkt: JMP Effektwiderstand im Aluminiumgehäuse. Marke: JMP. MPN: 705.76.02. GTIN: 4043981415902.

Dieser Effekt widerstand ist darauf ausgelegt, elektrische Schaltungen in Motorrad-Anwendungen zu entlasten, dämpfen oder auszugleichen, z. B. Blinkrelais, Widerholkreise für LED-Beleuchtung oder andere Situationen, in denen eine Dissipation von bis zu 25 Watt erforderlich ist. Der Widerstand hat einen Nennwert von 8,8 Ohm und ist in ein Aluminiumgehäuse integriert, um eine bessere Wärmeabführung zu gewährleisten.

• Funktion: Leitet elektrische Energie in Wärme um (Dissipation), um Belastung in einem 12‑V-System nachzubilden oder anzupassen. Typischerweise verwendet, um das korrekte Funktionieren von Blinkern sicherzustellen oder als Ausgleichswiderstand in LED-/Halogenkreisen, bei denen Bauteile sonst Fehlfunktionen oder eine Änderung der Blinkfrequenz zeigen würden.
• Leistung und Widerstand: 8,8 Ω nominell, maximale Leistung Dissipation 25 W.
• Gehäuse und Wärmeabführung: Vergütetes Aluminiumgehäuse wirkt als Kühlfläche. Die thermische Leitfähigkeit des Aluminiums hilft dabei, Wärme vom Widerstandselement wegzuleiten und Wärmeanhäufung am Montagepunkt zu reduzieren.
• Elektrische Anschlüsse: Wird mit zwei Steckern für eine einfache Verbindung ins vorhandene Kabelnetz geliefert. Der Steckertyp ist für Standard-Motorradverkabelung ausgelegt; überprüfen Sie die mechanische Passform bei der Montage.
• Montage: Das Aluminiumgehäuse kann an einer Metallrahmenplatte oder einer bestehenden Kühlfläche montiert werden, um eine verbesserte Wärmeabführung zu erreichen. Sorgen Sie bei Bedarf für ausreichende elektrische Isolation zwischen Montageflächen.
• Kompatibilität: Geeignet für 12‑V-Systeme und gängige Motorrad-Anwendungen, bei denen ein 8,8 Ω/25 W-Widerstand passend ist. Prüfen Sie das Datenblatt oder Messwerte in Ihrem Schaltkreis, um die korrekten Bauteilwerte vor der Installation festzustellen.

Materialauswahl und Eigenschaften

Das Aluminiumgehäuse wurde aufgrund seiner Kombination aus geringem Gewicht, guter thermischer Leitfähigkeit und Korrosionsbeständigkeit in Außenumgebungen gewählt. Das Widerstandselement selbst ist so konstruiert, dass es unter Dauerbelastung bis zu 25 W einen stabilen Widerstand liefert. Erwartete normale Wärmeentwicklung im Betrieb; korrekte Montage und Luftzirkulation verringern die Betriebstemperatur und erhöhen die Lebensdauer.

Technische Hinweise und Sicherheit

• Der Widerstand gibt Wärme ab; vermeiden Sie Kontakt mit brennbaren Materialien und halten Sie ausreichend Abstand zu Kunststoffen oder Kabelbündeln.
• Stellen Sie sicher, dass die Dimensionierung (Ohm-Wert und Watt) zu Ihrem Schaltkreis passt, um Überlastung oder zu hohe Wärmeentwicklung zu vermeiden.
• Bei Befestigung am Metallrahmen wird elektrische Isolation empfohlen, falls der Rahmen eine Kurzschlussgefahr im Stromkreis darstellen könnte.

Der Widerstand wird als eine Einheit in einem Aluminiumgehäuse mit zwei Steckern geliefert, gekennzeichnet und vom Hersteller JMP identifiziert (MPN 705.76.02, GTIN 4043981415902). Das Produkt ist besonders relevant für Mechaniker und Motorradbesitzer, die sich mit elektronischer Laststeuerung, Blinkerlösungen oder der Reparatur älterer elektrischer Schaltungen beschäftigen.
