Werkzeug Schwingenlager Jmp

Montage-/Demontagewerkzeug für Kunstgelenkwellenlager – JMP Schwingenlager-Montageset

Dieses Montagewerkzeug von JMP ist so konzipiert, dass das Kunstgelenkwellenlager an Motorrädern sicher und präzise montiert bzw. demontiert wird. Das Produkt wird unter der Marke JMP (MPN: 722.53.60, GTIN: 4043981037098) angeboten und richtet sich an Mechaniker und erfahrene Motorradfahrer, die Service und Wartung von Schwingenarmen durchführen.

Funktion

• Hält die Wirkung zentriert und gewährleistet eine gleichmäßige Kraftübertragung beim Herausziehen und Einsetzen des Lagers.
• Reduziert das Risiko von Schäden am Lager, am Schwingenarm und an angrenzenden Bauteilen durch die Steuerung der Druckpunkte.
• Ermöglicht eine manuelle Montage ohne improvisierte Methoden, die das Lager oder das Gehäuse verformen könnten.

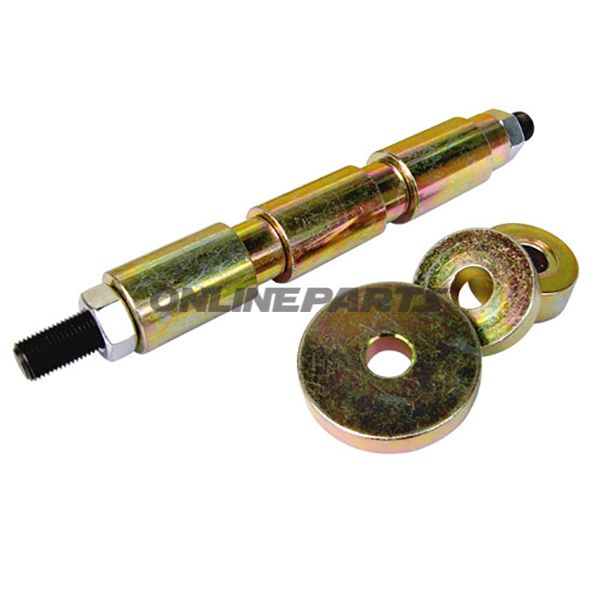

Inhalt und Abmessungen

• 1x lange Gewindestange – dient als Zugwerkzeug zum Pressen/Herausziehen des Lagers.
• 2x Muttern – zum Spannen der Gewindestange und zur Steuerung der Bewegung.
• 2x Stahl-Auszieher in zwei äußeren Durchmessern: 38,3 mm und 50,9 mm – dienen als tragende Elemente beim Auszug.
• 3x Einsatz- oder Ziehhülsen (tragende Rückholhülsen):
• 1x Innen 22 mm / außen 27 mm
• 1x Innen 21 mm / außen 26 mm
• 1x Innen 20 mm / außen 26 mm
• 1x Stahlgehäuse/Adapter mit äußeren Durchmesser 34,6 mm – fungiert als Pressfläche beim Einsetzen.

Werkstoffwahl und Eigenschaften

• Die Bauteile sind aus Stahl gefertigt, um hohe Festigkeit und Verschleißfestigkeit bei Druckbelastung zu gewährleisten.
• Gewindestange und Muttern sind für wiederholte mechanische Belastung dimensioniert; der Gewindebund ermöglicht kontrollierte Bewegung ohne wesentlichen Spiel.
• Die verschiedenen Einsatzmaße bieten Flexibilität beim Arbeiten mit Lagern und Schwingenarmen in eng beieinanderliegenden Abmessungen, ohne ungleichmäßige Belastung aufzubringen.

Kompatibilität und Anwendung

• Für die Montage und Demontage von Schwingenlager auf Motorrädern entwickelt; funktioniert mit Lagern und Gehäusen innerhalb der angegebenen Abmessungen der Einsatzhülsen und Adapter.
• Geeignet für Werkstätten und Hobbymechaniker, die verschiedene Standardlager in Schwingenarmen bearbeiten.
• Typischerweise passend zu Lagern mit Innen-durchmessern von ca. 20–22 mm und Außen-durchmessern, die zu 26–27 mm Einsatzhülsen passen, oder zu den mitgelieferten Ausziehen; das Stahlgehäuse mit 34,6 mm wird als Pressadapter verwendet, wo relevant.

Praktische Hinweise

• Verwenden Sie geeignete Schmiermittel auf den Gewinden, um die Lebensdauer zu verlängern und den Montageprozess zu erleichtern.
• Überprüfen Sie Oberflächen auf Korrosion oder Verformungen vor der Verwendung; beschädigte Teile austauschen, um Fehler umzusetzen.
• Dieses Set enthält Präzisionsbauteile aus Stahl und wird einzeln geliefert (nicht verpackt als Großpackung für mehrere Einheiten pro Kaufangebot).

Produktidentifikation

Das Produkt stammt von JMP und wird mit der Artikelnummer (MPN) 722.53.60 geführt. Die GTIN 4043981037098 kann für Recherchen in Ersatzteilkatalogen verwendet werden, um eine korrekte Übereinstimmung bei Bestellungen sicherzustellen.

Bei Unsicherheiten bezüglich der Kompatibilität mit einem bestimmten Motorradmodell wird empfohlen, die Innen- und Außenmaße des Lagers zu messen und mit den Maßen der Einsatzhülsen bzw. Adapter zu vergleichen, bevor mit der Arbeit begonnen wird.
