Werkzeug Lagermontage Jmp

Werkzeug zum Einpressen von Kronröra-Bearern (JMP Headset-Assembly, 4 Teile)

Produkt: JMP-Werkzeugsatz zum Einpressen von Kronröra-Bearern. Dieser Satz ist ausgelegt auf eine sichere Einsetzung des Steuerlagers in Kronröhre und Gabelbrücken, ohne Aluminiumteile zu beschädigen.

Identifikation: Das Produkt wird unter der Marke JMP verkauft (MPN: 722.33.81) und kann in relevanten Systemen über GTIN 4043981024999 gefunden werden.

Funktion und Anwendung

Der Werkzeugsatz ist darauf ausgelegt, Kronröra-Bearer zu pressen/einzupressen. Die mitgelieferten Adapter verteilen Schlag- oder Druckkräfte gleichmäßig rund um das Lager, sodass kein Druck punktförmig auf dem Aluminiumrahmen oder der Gabelbrücke ausgeübt wird. Er reduziert das Risiko von Verzug und Beschädigungen der Laufronde des Lagers während des Einbaus.

Inhalt und Abmessungen

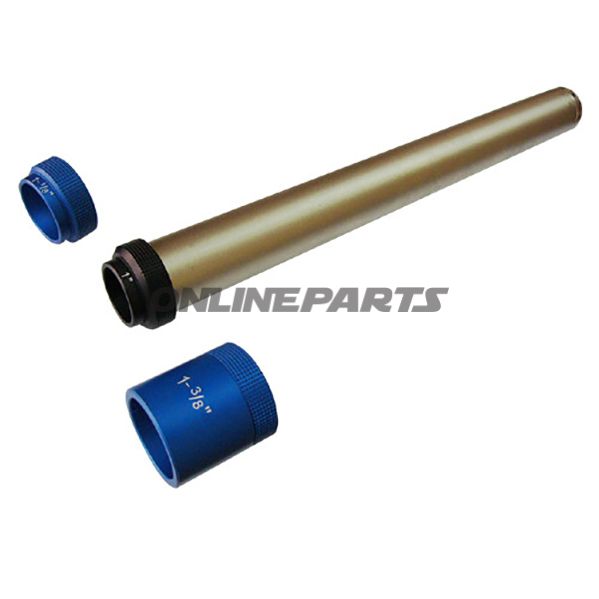

• 4 Teile zusammen: ein Mittelinstrument für das Rohr sowie drei verschiedene Innen- und Außenadapter für unterschiedliche Durchmesser.
• Mittelschlauch (Crossfire): Innendurchmesser 30 mm.
• Adapter 1: Innendurchmesser 35 mm, Außendurchmesser 44 mm.
• Adapter 2: Innendurchmesser 30 mm, Außendurchmesser 35 mm.
• Adapter 3: Innendurchmesser 27 mm, Außendurchmesser 32 mm.

Werkstoffwahl und Eigenschaften

Die Adapter und das Rohr wurden mit Fokus auf dimensionale Stabilität und Verschleißbeständigkeit während des Montageprozesses hergestellt. Die Materialauswahl (typischerweise gehärteter Stahl oder ähnliche Legierungen für solche Werkzeuge) gewährleistet Formbeständigkeit bei wiederholtem Gebrauch und bietet eine planmäßige Fläche, die das äußere Lagergehäuse gleichmäßig presst. Die Oberflächenbehandlung reduziert Reibung und verhindert festklebende Partikel.

Technische Vorteile

• Drei Adaptergrößen decken die gängigsten Gabelbrücken- und Kronröhrendurchmesser ab, wodurch der Satz für eine Vielzahl von Motorradmodellen geeignet ist.
• Die Adapter verteilen die Kraft gleichmäßig, wodurch das Risiko von Beschädigungen an Aluminiumbefestigungen oder am Laufrinnenband des Lagers verringert wird.
• Robuste Bauweise für Werkstattgebrauch — ausgelegt für wiederholte Anwendungen beim Demontieren/Montieren von Steuerkopf-Lagern.

Kompatibilität und Anwendungshinweise

Der Satz passt zu Standard-Kronröhren- und Gabelbrücken-Dimensionen innerhalb der angegebenen Messintervalle. Prüfen Sie den Innen- bzw. Außendurchmesser der Gabelbrücke oder Kronröhre, mit der Sie arbeiten, und wählen Sie den Adapter so, dass die Belastung gleichmäßig verteilt wird.

Bei der Verwendung wird ein stabiler Untergrund und eine geeignete Presse oder ein Hammer mit Zwischenauflage (z. B. Holz- oder Kunststoffauflage) empfohlen, um eine gleichmäßige Eindringung sicherzustellen und Kantendruck zu vermeiden.

Bemerkungen

Beachten Sie, dass die Abmessungen den Innen- und Außendurchmesser der Adapter und des Mittellagers angeben — vergleichen Sie diese mit Ihren Komponenten vor der Montage. Die Marke JMP und die Teilenummer 722.33.81 sowie GTIN 4043981024999 können bei der Suche nach weiterer Dokumentation oder Ersatzteilnummer verwendet werden.
