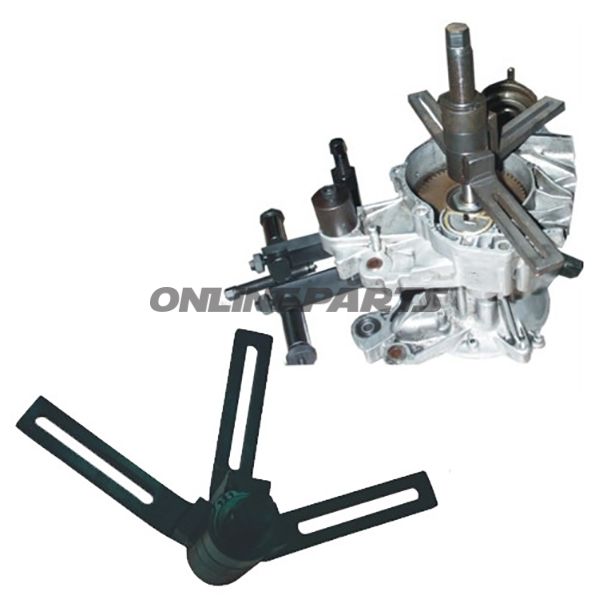

Werkzeug zum Ausbau der Kurbelwelle (JMP)
Produktübersicht: Dies ist ein Spezialwerkzeug von JMP (MPN: 722.04.45, GTIN: 4043981023923), ausgelegt für das sichere und präzise Ausbauen von Kurbelwellen aus dem Kurbelgehäuse des Motors. Das Werkzeug ist für den Einsatz in Werkstätten und durch erfahrene Mechaniker vorgesehen, wobei Zugang und korrekte Krafteinleitung entscheidend sind, um Beschädigungen der Motorinnenkomponenten zu vermeiden.
- Funktion: Greift die äußere Stirnseite der Kurbelwelle und zieht die Welle aus dem Kurbelgehäuse. Sorgt für eine zentrierte Zugrichtung, um Belastungen von Lagern und Dichtungen beim Ausbau zu minimieren.
- Anwendung: Wird beim Ausbau der Kurbelwelle im Rahmen von Reparatur, Service oder Austausch interner Motorkomponenten eingesetzt. Geeignet für Werkstatt- und Feldeinsatz, vorausgesetzt korrekte Befestigung und Drehmomentkontrolle.
Abmessungen und mechanischer Aufbau:
- Die Arme haben eine Länge von 115 mm mit einem Langloch von 105 mm, was eine Einstellmöglichkeit für verschiedene Wellenpositionen bietet.
- Ausdrück- / Schubbolzen: M22-Gewinde mit 17 mm Antriebsfläche, die die Verwendung eines Standardschlüssels oder einer Knarre für kontrollierte Kraftübertragung erlaubt.
Materialwahl und Eigenschaften: Das Werkzeug ist aus wärmebehandeltem Stahl gefertigt, geeignet für Zug- und Druckträger. Die Stahlkomponente wurde gewählt, um eine steife und verschleißfeste Konstruktion zu bieten, die die konzentrierten Kräfte beim Wellenabziehen ohne unerwünschte Verformung aushält. Die Gewindeschraube (M22) ist für mechanische Belastung bei normaler Werkstattnutzung dimensioniert; nicht überlasten und eine korrekte Schmierung des Gewindes sicherstellen, um Festfressen zu vermeiden.
Kompatibilität und praktische Hinweise:
- Passend für Kurbelwellen, bei denen Armlänge und Langloch den korrekten Griff und Abstand zu den entsprechenden Flanschen des Motorkurbelgehäuses ermöglichen.
- Überprüfen Sie, dass die Antriebsfläche (17 mm) mit Ihrem Werkzeug (Knarre oder Maulschlüssel) beim Einsatz übereinstimmt.
- Sorgen Sie für geeignete Abstützung des Motorblocks während des Ausbaus, um Verwindung oder unerwünschte Belastung von Motoraufhängungen oder anderen Komponenten zu vermeiden.
- Folgen Sie den Empfehlungen des Herstellers für Drehmoment und Zugkraft; verwenden Sie bei Unsicherheit gegebenenfalls einen Drehmomentschlüssel oder dynamische Messgeräte.
Sicherheit und Wartung:
- Tragen Sie Schutzbrille und Handschuhe bei der Arbeit mit dem Werkzeug.
- Vermeiden Sie Schlagwerkzeuge direkt auf die Gewindeschraube, um Beschädigungen des Werkzeugs oder der Welle zu verhindern.
- Reinigen und schmieren Sie das Gewinde nach dem Gebrauch, um die Lebensdauer zu verlängern und die korrekte Funktion beim nächsten Einsatz zu gewährleisten.
Identifikation: Das Produkt wird von JMP vertrieben und kann mit MPN 722.04.45 und GTIN 4043981023923 identifiziert werden. Diese Codes können bei Bestellung oder Anfragen zu Kompatibilität und Ersatzteilinformationen verwendet werden.
