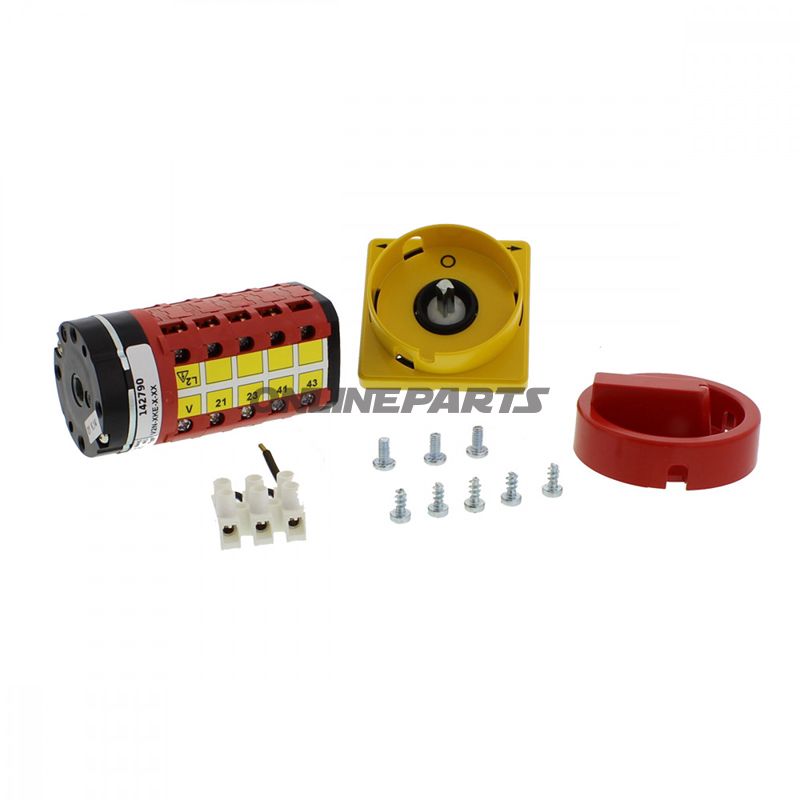

Umschalter zu Hofmann Duolift (MTE/MTF 3000) — Wendekontakt mit Bedienelement
Produktübersicht: Dieser Umschalter ist eine Original-Hofmann-Komponente für Duolift-Hebeausrüstung und wird als Wendekontakt an MTE 3000 / MTF 3000-Einheiten verwendet. Er wird vollständig mit dem entsprechenden Bedienelement geliefert und ist zum Austausch oder zur Reparatur vorhandener Bedienfelder an Hofmann-Liften vorgesehen.
Funktion: Der Umschalter fungiert als mechanischer/elektrischer Wendekontakt, der den Betriebszustand oder die Richtung in der Steuerung der Hebeausrüstung wechselt. Er ist so ausgelegt, dass eine deutlich taktile Rückmeldung bei der Bedienung gegeben ist und eine zuverlässige Kontaktfunktion im täglichen Einsatz gewährleistet wird, bei dem wiederholte Schaltvorgänge auftreten.
- Komponentenrolle: Ersatz-Wendekontakt für Duolift MTE 3000 / MTF 3000.
- Inbegriffen: Bedienelement am Umschalter montiert.
- Signalbereich: Ausgelegt für Standardsignale und Steuerströme, die in Hofmanns Hebe- bzw. Steuereinheit verwendet werden (siehe Maschinenunterlagen für elektrische Grenzwerte bei der Installation).
Material und Aufbau: Gehäuse und Bedienelement bestehen aus Kunststoff. Die Materialwahl bietet einen Kompromiss aus mechanischer Haltbarkeit und isolierenden elektrischen Eigenschaften. Die Kunststoffkonstruktion reduziert das Korrosionsrisiko und sorgt für geringes Gewicht, was Montage und Handling beim Service erleichtert.
Maße und Montagemaße: Die äußeren Abmessungen der Einheit betragen ca. 92 x 48 x 48 mm (L x B x H). Die Abmessungen sind bei der Beurteilung des Platzes in Bedienpanelen oder Gehäusen relevant. Prüfen Sie vor der Montage die Monta-hole-Öffnungen und Kabeldurchführungen an Ihrer Maschine.
Kompatibilität und Anwendung: Der Umschalter ist ein originales Hofmann-Produkt, vorgesehen für den Einsatz an Duolift-Modellen MTE 3000 und MTF 3000. Er eignet sich für Monteure und Servicetechniker, die Wartung oder den Austausch vorhandener Bedienelemente an diesen Liften durchführen. Bei Unsicherheit über die Kompatibilität vergleichen Sie die MPN oder Maße mit dem bestehenden Teil vor der Bestellung.
Identifikation und Rückverfolgbarkeit: Das Produkt ist ein originales Hofmann-Teil, registriert mit der Herstellerartikelnummer MPN: 652.03.97 und internationaler GTIN-Code 8054081052788. Die Marke Hofmann kennzeichnet die Kompatibilität mit OEM-Spezifikationen für Duolift-Systeme.
Praktische Hinweise bei der Installation:
- Unterbrechen Sie vor dem Austausch immer die Stromzufuhr des Geräts, um elektrische Gefahr zu vermeiden.
- Überprüfen Sie elektrische Verbindungen und eventuelle Steckkontakte auf Verschleiß oder Korrosion; verwenden Sie korrekte Kabelschußtverbindungen beim Wiedereinbau.
- Wenn der Umschalter in Sicherheitskreise eingebunden ist, befolgen Sie die Anweisungen des Herstellers zur Funktionsprüfung nach der Installation und führen Sie erforderliche Tests durch.
Hinweis: Die Informationen zum Produkt sind technisch und richten sich an Fachkräfte. Für detaillierte elektrische Spezifikationen, Momentangaben oder Zulassungen verweisen wir auf die Hofmann-Dokumentation oder das Servicehandbuch für MTE/MTF 3000.
