Wendeschalter Monty 3Ph 400V Hofmann

Wendenwechsel für Wuchtmaschinen-Balancer (Monty) — 3-Phasen 400 V, Hofmann

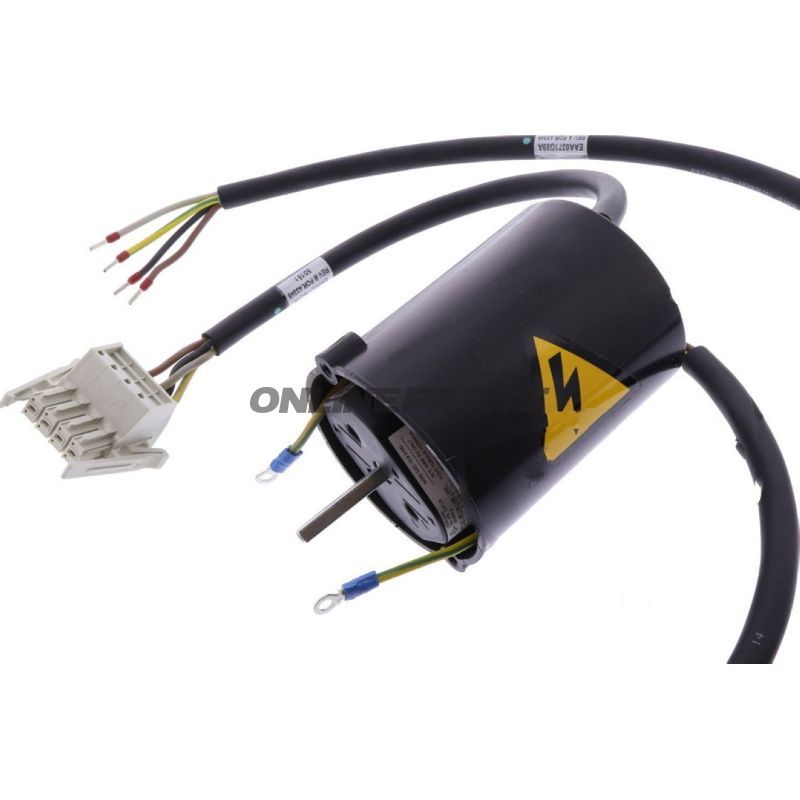

Dieser Wendenwechsel ist eine original Hofmann-Komponente, konzipiert für Monty-Serien-Wuchtmaschinen. Er fungiert als integrierter mechanisch-elektrischer Umschalter zum Wenden der Arbeitsrichtung oder -position auf dem Antrieb/Achse der Maschine und wird vollständig mit Anschlusskabel und Stecker geliefert, einsatzbereit installiert zu werden.

• Marke: Hofmann (Original-Ersatzteil)
• MPN: 677.03.58
• GTIN: 8054081156110

Funktionell wird der Wendenwechsel verwendet, um den Betriebsmodus oder die Richtung in 3-Phasen 400 V-Systemen bei Monty-Maschinen zu wechseln. Die Einheit ist für den industriellen Einsatz in Werkstätten ausgelegt und wird typischerweise am Bedienelement oder in der Nähe des von ihr gesteuerten Antriebs montiert. Sie überträgt das elektrische Signal/den Strom zwischen Eingang und Ausgang in der gewählten Position und wird über die integrierte Umschaltfunktion aktiviert.

Materialwahl und Bauweise:

• Gehäuse und Bedienungsteil: Kunststoff. Das Kunststoffmaterial wurde aufgrund von Korrosionsbeständigkeit und elektrischer Isolation in einer Werkstattumgebung ausgewählt.
• Physische Abmessungen: äußerer Durchmesser Ø 58 mm — geeignet für Standard-Panelausschnitte oder Montagebohrungen an Monty-Panels.
• Wendeweg (rein mechanische Bewegung): 105 mm; Gesamtlänge inkl. Wende-Stift: 140 mm — diese Maße sind bei der Planung der Einbautiefe und Anpassung an vorhandene Halter oder Kabelkanäle relevant.
• Wird mit Anschlusskabel und Stecker geliefert, was den Austausch ohne externen Kabelbedarf erleichtert.

Kompatibilität und Anwendungsbereich:

• Original-Ersatzteil für Hofmann Monty-Wuchtmaschinen, einschließlich Modelle mit 3-Phasen 400 V-Betrieb.
• Gleiche Umschaltart ist intern mit Referenz-/Art.-Nr. EAA0371G89A und Umschaltnennung CN0329662 bei Hofmann aufgeführt.
• Eignet sich für Werkstätten und technisches Personal, das den Austausch oder die Reparatur von Steuer- und Antriebssystemen an Monty-Einheiten durchführen muss.

Technische Hinweise für Monteure:

• Vor dem Austausch Netzspannung (3×400 V) abschalten. Prüfen Sie die Anschlussklemmen an Maschine und Stecker, bevor Sie den Steckverbinder wieder einsetzen.
• Die Kunststoffkonstruktion bietet gute elektrische Isolation, aber mechanische Belastungen bei der Montage müssen bewertet werden — verwenden Sie geeignete Clips/Bolzen und vermeiden Sie Überdrehen durch Kunststoffteile.
• Die angegebenen physischen Maße (Ø 58 mm, 105 mm Wendeweg, 140 mm inkl. Wende-Stift) sollten gegen die Panelöffnung der Maschine und den Kabelweg geprüft werden, um eine korrekte Passform und freie Bewegung der Wandeinheit sicherzustellen.

Hofmanns MPN 677.03.58 und GTIN 8054081156110 sind hilfreich bei Bestellungen oder bei der Suche in Ersatzteilkatalogen, um sicherzustellen, dass das korrekte Originalteil geliefert wird. Interne Referenz bei Hofmann: Artikel-Nr. EAA0371G89A, Umschalterbezeichnung CN0329662.

Diese Beschreibung richtet sich an Fachleute und Mechaniker, die präzise Abmessungen und Montageinformationen benötigen, wenn der Wendenwechsel an Monty-Wuchtmaschinen ausgetauscht wird.
