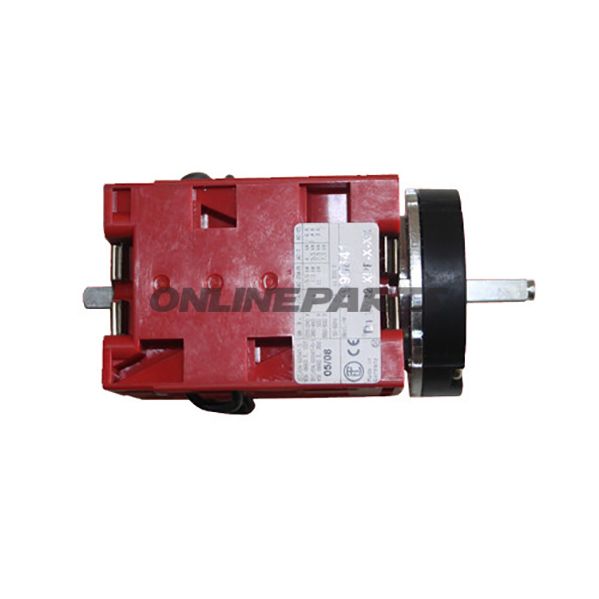

Wendeschalter Consul 2.30 H 238/ H 250 360503

Umschalter Consul 2.30 H 238 / H 250 (Modell 360503) – Rückschalter für Hubeinrichtung

Dies ist ein mechanischer elektrischer Umschalter (Wicklungs-/Rückschalter), der zur Steuerung des Hubs und Senkens von Hebezeugen verwendet wird. Die Produktbezeichnung in originalen Katalogen lautet Umschalter Consul 2.30 H 238 / H 250, Artikelnummer 360503, und er ist auch mit der Ersatzteilnummer (MPN) 652.13.55 angegeben.

Funktion

• Der Umschalter fungiert als Wende- bzw. Richtungswechselkontakt, um die Richtung des elektrischen Stroms zu ändern, der die Hubfunktion antreibt — typischerweise zur Steuerung von Motor/Aktuator für Heben und Senken.
• Er ist mit einer durchgehenden Achse ausgeführt, so dass die mechanische Betätigung von beiden Seiten oder über eine externe Bedieneinrichtung erfolgen kann.
• Zielgruppe sind Servicetechniker und Werkstätten, die Steuerungskomponenten von Hebezeugen austauschen oder diagnostizieren müssen.

Materialien und Bau

• Gehäuse und nicht-strukturelle Teile bestehen aus Kunststoff. Die Kunststoffwahl verringert das Gewicht und bietet elektrische Isolation, gleichzeitig ist sie beständig gegen üblichen Verschleiß in Maschinenräumen und Werkstattumgebungen.
• Die Achse ist durchgehend mit einer Länge von 104 mm, was sie kompatibel mit Montagesystemen von Hebevorrichtungen macht, bei denen die Achse durch das Bedienfeld oder Halterungen geführt wird.
• Abmessungen (L x B x H): 78 x 46 x 48 mm, relevant bei der Einbau in vorhandene Paneele oder beim Austausch einer defekten Einheit.

Technische Eigenschaften / Anmerkungen

• Die Beschreibung gibt eine Rückschalter-Ausführung an (auf Deutsch auch als „Wendeschalter“ bezeichnet), was bestätigt, dass der Kontakt für Rotations-/Wendehandlungen konzipiert ist, statt nur für Druckkontakte.
• Das Kunststoffmaterial bietet gute elektrische Isolation; beim Montagearbeiten sollte jedoch eine ordnungsgemäße, beschädigungsfreie Befestigung sichergestellt und eine Überlastung durch Schraubenmittel oder Dichtstoffe vermieden werden.
• Es wird angegeben, dass das Teil ein originales Consul-Teil ist, was bei der Kompatibilitätsbewertung im Hinblick auf Fabrikate und ältere Maschinenaufbauten relevant sein kann.

Kompatibilität und Anwendung

• Typischerweise als Ersatzteil für Aufzüge und Aufzugmechanismen, die der Consul 2.30 H-Serie verwenden. Prüfen Sie physische Maße und Achslänge (104 mm) gegen vorhandene Teile vor der Montage.
• Aufgrund der Kunststoffkonstruktion wird empfohlen, Befestigungspunkte und die elektrischen Verbindungen bei Wartungsarbeiten zu inspizieren, insbesondere in vibrierenden oder chemisch belasteten Umgebungen.

Identifikation

• MPN: 652.13.55 — verwenden Sie diese Ersatzteilnummer bei der Suche in Katalogen oder bei Bestellungen, um die korrekte Variante sicherzustellen.
• Der Produktname und die Artikelnummer (Umschalter Consul 2.30 H 238 / H 250, 360503) werden oft in technischen Schema dargestellt und sollten bei einem Austausch mit der Teilenliste des Geräts abgeglichen werden.
• GTIN ist in den verfügbaren Daten nicht angegeben; bei Bedarf zur Barcode-Identifikation kontaktieren Sie den Anbieter oder prüfen Sie die Ersatzteil-Datenbank des Herstellers.

Montage- und Servicenotizen

• Bei der Montage Achsenposition und -richtung verifizieren, damit der Kontaktmechanismus nicht klemmt. Achslänge (104 mm) und Außenmaße (78x46x48 mm) sind entscheidend für den Einbauraum.
• Elektrische Anschlüsse auf Korrosion prüfen und Verbindungen sichern, um ein intermittierendes Verhalten unter Last zu vermeiden.
• Immer mit dem korrekten MPN oder einem dokumentierten Äquivalent austauschen, um mechanische und elektrische Kompatibilität zu erhalten.

Wenn Sie Unterstützung bei der Überprüfung der Kompatibilität mit einem konkreten Liftmodell benötigen oder nach einem entsprechenden Ersatzteil mit GTIN suchen, können Sie Maschinentyp und aktuelle Ersatzteilkennzeichnung angeben, dann lassen sich weitere Informationen beschaffen.
