Wellendichtring ID

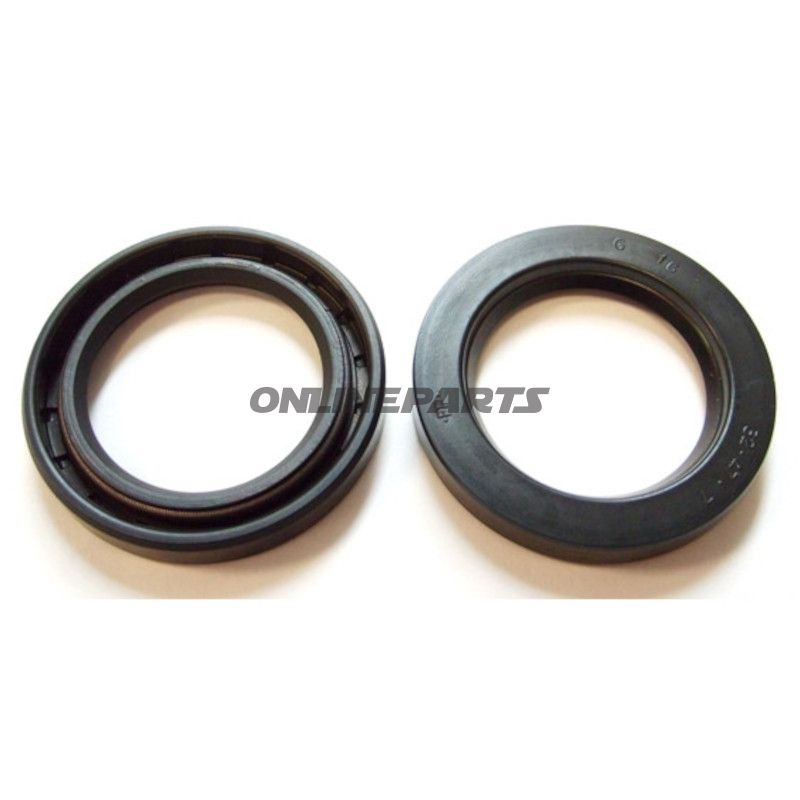

Shaft Seal (Wellendichtring) für die Welle

Produkt: Shaft Seal von Elring (MPN: 416.07.23, GTIN: 4041248015865). Dies ist eine radiale Dichtung für Achsen, oft als Wellendichtring auf Deutsch bezeichnet, konzipiert, um Schmiermittel auf einer Seite zu halten und Verunreinigungen auf der anderen fernzuhalten.

Funktion und Anwendung
Diese Art von Wellenabdichtung wird typischerweise in Getrieben, Radlagern, Pumpen und anderen angetriebenen Bauteilen verwendet, in denen eine rotierende Welle durch ein Gehäuse führt. Die primäre Funktion der Dichtungsringes besteht darin, Öl- oder Fettleckagen zu verhindern sowie Staub, Wasser und andere Verunreinigungen fernzuhalten. Sie ist dafür ausgelegt, bei kontinuierlicher Rotation und niedrigen bis moderaten Wellengeschwindigkeiten unter normalen Betriebsbedingungen zu arbeiten.

Materialien und Konstruktion
Der Dichtungsring von Elring ist aus Elastomer-Komponenten mit einer Metallhülle (typisch Stahl) für dimensionale Stabilität und Montage gefertigt. Das Elastomer wird gewählt, um gute Beständigkeit gegen Öl und typische Arbeitstemperaturen im Motor- und Getriebeumfeld zu bieten. Der Metallteil sorgt für die korrekte Befestigung im Gehäuse und eine gleichmäßige Druckverteilung rund um die Welle. Die Kombination bietet eine praktikable Balance zwischen Flexibilität bei Achsversatz und Verschleißfestigkeit über die Zeit.

Technische Maße

Toleranzen und Montage
Bei der Montage muss die innere Kontaktfläche auf der Welle glatt und frei von Kratzern sein; Oberflächenfinish und Härte beeinflussen die Lebensdauer. Setzen Sie die Dichtungsring mit gleichmäßigem Druck ein und vermeiden Sie es, die Dichtlippe zu verformen. Verwenden Sie Werkzeuge oder Pressflächen, die die Kraft nur auf die Metallhülle übertragen und nicht direkt auf die Elastomerlippe. Sorgen Sie für eine korrekte Schmierung der Dichtlippe beim ersten Anlauf, um die Abnutzung während der Einlaufphase zu reduzieren.

Kompatibilität und Anwendungsbereich
Das Produkt ist eine Standard-Wellendichtung in den genannten Abmessungen und kann durch entsprechende Dichtungsringe mit gleichem ID/OD/Breite ersetzt werden. Überprüfen Sie immer die Anforderungen der Applikation an Temperatur, Medium (Öl/Fett-Typ) und Rotationsgeschwindigkeit, bevor Sie eine Wahl treffen. Hersteller Elring (MPN 416.07.23, GTIN 4041248015865) gibt diese Maße als Referenz zur korrekten Identifikation an.

Wartung und Lebensdauer
Die Lebensdauer hängt von Installation, Belastung, Schmiermitteln und Umwelt ab. Regelmäßige Inspektion auf Leckagen und Kontrolle der Wellen- und Gehäuseoberflächen können die Funktionsdauer verlängern. Bei sichtbaren Leckagen, Rissen im Elastomer oder Beschädigungen der Dichtlippe ersetzen.

Referenz
Elring MPN 416.07.23, GTIN 4041248015865 – verwenden Sie diese Nummern bei Bestellung oder bei der Suche nach kompatiblen Ersatzteilen, um korrekte Abmessung und Materialeigenschaften sicherzustellen.

Technische Spezifikationen (Schnellübersicht)
