Wellendichtring ID

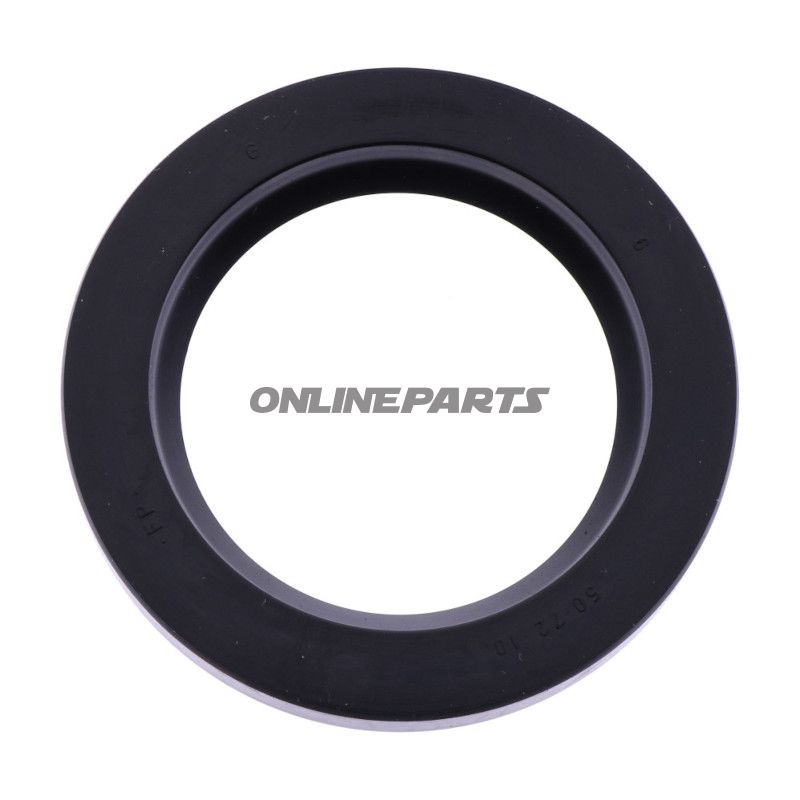

Dichtlippe (Wellendichtring) für Welle — Dichtung für rotierende Anwendungen

Produktbeschreibung: Diese Dichtlippe von Elring (MPN 416.07.29, GTIN 4041248127582) ist eine radiale Wellenabdichtung, die dazu dient, Schmiermittel innerhalb zu halten und Verunreinigungen in rotierenden Systemen fernzuhalten. Die Dichtlippe wird typischerweise bei äußeren oder inneren Wellendurchführungen von Motoren, Getrieben, Pumpen und anderen Antriebskomponenten verwendet, wo Abriebfestigkeit und Dichtheit unter Rotation gefragt sind.

Funktion:

• Dichtung gegen das Austreten von Öl und Fett aus dem Lagerraum und Getrieben.
• Schutz gegen Eindringen von Staub, Wasser und anderen verschmutzenden Partikeln.
• Halte dichte bei Wellendrehzahlen und leichten axialen Bewegungen der Welle, wobei korrekte Montage und Oberflächengüte der Welle entscheidend sind.

Materialauswahl und Eigenschaften:

• Elring ist der Herstellername, und die Werkstoffwahl bei ihren Dichtlippen beruht üblicherweise auf einem Elastomer (z. B. Nitril oder Fluorgummi) in Kombination mit einer metallgegossenen oder kunststoffverstärkten Ausführung zur Formstabilität. Dieses Produkt ist darauf ausgelegt, eine ausgewogene Kombination aus Elastizität und Beständigkeit gegen Öl und Temperatur zu bieten, was eine gute Haltbarkeit unter typischen Motor- und Getriebe-Bedingungen bedeutet.
• Der dichte Kontaktbereich (Lippe) ist so ausgelegt, dass Reibung an der Welle minimiert wird, vorausgesetzt korrekte Oberflächenfinishs und richtige Montagewinkel.
• Metallteil oder Ringstütze erhöht die mechanische Stabilität bei der Montage und verhindert Verformungen durch Druck oder bei höheren Temperaturen.

Technische Abmessungen:

Kompatibilität und Anwendungshinweise:

• Prüfen Sie, dass der 50 mm Innendurchmesser genau zum Nennmaß und Finish der Welle passt. Zu große oder zu kleine Spielräume beeinträchtigen die Dichtheit.
• Stellen Sie sicher, dass das Lagerbereich der Welle und das Bohrungsmaß des Gehäuses dem 72 mm Außendurchmesser entsprechen, um eine stabile Passung ohne Verformung zu gewährleisten.
• Montagewerkzeug und korrekte Einpresstiefe sind wichtig, um Beschädigungen der Dichtlippe zu vermeiden. Reinigen Sie Kontaktflächen vor der Montage, um zu vermeiden, dass scharfe Partikel die Dichtlippe beschädigen.
• Wählen Sie die Elastomerkompatibilität entsprechend dem beigefügten Schmiermittel und Betriebstemperaturen; bei Anwendungen mit hohen Temperaturen oder aggressiven Chemikalien sollte das Material entsprechend verifiziert werden.

Vorteile dieser Dichtlippenart:

• Robuste Konstruktion mit Kombination aus elastomerischer Lippe und Stütze für stabile Passform.
• Ausgelegt für dauerhaftes Dichthalten von Flüssigkeiten und Schutz vor Partikelbeschädigungen unter normalen Betriebsbedingungen.
• Leicht auszutauschen bei Wartung, vorausgesetzt korrekte Auslegung und Montage.

Markeninformation und Identifikation: Elring ist als Hersteller (Brand) angegeben, und die Produkt-Teilenummer (MPN) lautet 416.07.29. GTIN 4041248127582 kann zur eindeutigen Identifikation in Ersatzteillisten und Beschaffungssystemen verwendet werden, beim Abgleich mit Zeichnungen oder Ersatzteillisten.

Hinweise für den Monteur: Prüfen Sie stets die Wellen-Toleranzen, die Oberflächenbeschaffenheit (Ra) und die korrekte Orientierung bei der Montage der Lippe. Falsch montierte Lippe oder beschädigte Oberfläche verringern die Lebensdauer der Dichtung. Entfernen Sie Verpackung und prüfen Sie die Dichtlippe auf Transportschäden vor der Montage.
