Achse-/Öldichtung 25 x 47 x 6,5 mm für Schwingen- und Getriebeachse

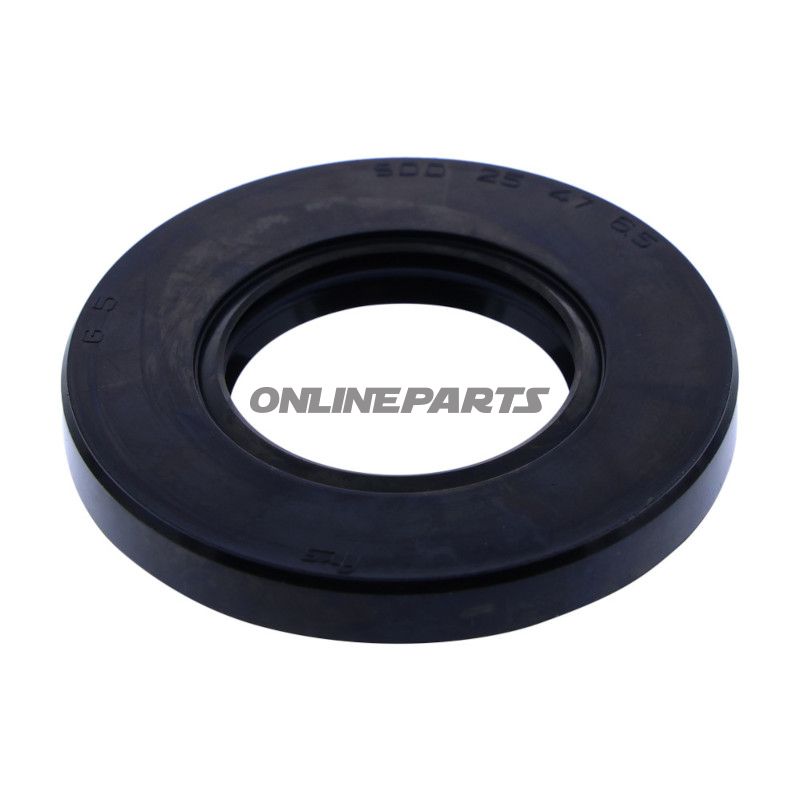

Produkt: Athena Achse-/Öldichtung in der Dimension 25 x 47 x 6,5 mm (GTIN 4043981469400, MPN 734.93.13). Dies ist ein radialer Dichtungsring, der dafür konzipiert ist, Öl und/oder Schmiermittel um rotierende Achsen zu halten, während gleichzeitig Verunreinigungen von außen ferngehalten werden. Die Dichtung ist aus Materialien und Geometrien gefertigt, die für Kontaktwiderstand und Dichtheit bei achsgetriebenen Anwendungen ausgelegt sind.
Funktion und Platzierung
- Der Dichtungsring wird auf der Achse montiert, normalerweise im inneren Teil des Schwingarms, am Getriebeausgang oder an einer anderen rotierenden Achse, wo der Durchmesser der Achse 25 mm und der innere Durchmesser des Gehäuses ≈47 mm mit einer Materialstärke von 6,5 mm beträgt.
- Primäre Funktionen: Motor-/Getriebeöl halten, das Eindringen von Wasser und Staub verhindern sowie Leckagen bei rotierenden Verbindungen minimieren.
Materialwahl und Eigenschaften
- Das Dichtungsmaterial von Athena wird als qualitativ hochwertiger als OEM-Varianten beschrieben; typischerweise bedeutet dies ein Elastomer mit verbesserter Wärme- und Abriebfestigkeit sowie eine Feder aus rostfreiem oder vernickeltem Stahl, um die Lippenvorspannung zu erhalten. Dies bietet eine bessere Beständigkeit gegen Temperatureinwirkungen und mechanischen Verschleiß bei normalem Betrieb.
- Das Design umfasst eine Dichtlippe mit passendem Kontaktdruck, um Tropfen zu minimieren, ohne die Reibung erheblich zu erhöhen. Die Materialwahl ist für gemischte Bedingungen geeignet, einschließlich sporadischer Nässe und staubiger Umgebungen.
Relevanz für Fahrstil und Fahrzeugtyp
Die aufgeführten Honda-Modelle (u.a. XR, CRF und CB/CBR 500-Serien sowie NSS-Roller) decken hauptsächlich Offroad/Enduro und leichtere Straßen-/Dual-Sport/Touring-Nutzungen ab. Bei Offroad- und Dual-Sport-Motorrädern sind die Dichtungsanforderungen oft anspruchsvoller aufgrund von Staub, Sand und Wasser; daher hat eine robuste Dichtlippe und beständiges Elastomer einen hohen praktischen Wert. Bei Straßen- und leichten Touring-Modellen erhöht eine korrekte Dichtung die Lebensdauer der Getriebe- und Schwingenkomponenten, indem sie Ölverunreinigungen und unbeabsichtigten Verschleiß verhindert.
Kompatibilität (kurz)
- Passt u.a. zu mehreren Honda XR/CRF/XLR schwereren Offroad- und Dual-Sport-Modellen sowie neueren CB/CBR 500- und NSS 300-Modellen (siehe Modelljahre in der Kompatibilitätsliste unten).
Praktische Wartungshinweise
- Bei der Montage: Reinigen Sie die Bohrfläche und die Achse gründlich, überprüfen Sie die Oberflächenbeschaffenheit der Achse auf Kratzer oder starke Korrosion und verwenden Sie das geeignete Montagetool, um eine schiefe Belastung der Dichtkante zu vermeiden.
- Fetten Sie die Dichtlippe leicht mit kompatiblem Öl/Schmiermittel vor der Installation, um Trockenreibung beim ersten Start zu vermeiden.
- Überprüfen Sie die Toleranzen der Achse gemäß den Spezifikationen des Herstellers; eine abgenutzte oder ovale Achse kann die Dichtung selbst mit einem neuen Ring beeinträchtigen.
Verwandte Teile zur Überprüfung
- Überprüfen Sie die Oberfläche der Achse auf Kratzer und eventuelle Korrosion.
- Überprüfen Sie die Dichtfläche im Gehäuse auf Pitting oder Deformation.
- Wenn der Dichtungsring im Getriebe- oder Kurbelwellenbereich verwendet wird, kann es relevant sein, den Dichtungsstatus benachbarter O-Ringe oder Dichtungen zu überprüfen, jedoch wird der Austausch solcher Komponenten nur empfohlen, wenn Fehler festgestellt werden.
Kompatible Fahrzeuge (ausgewählte Übersicht)
- Honda XR 250 R / XR 400 R (1996–2004)
- Honda XLR/XR 125 L (1998–2008)
- Honda CRF 150 F / CRF 230 F / CRF 250 L / CRF 250 M / CRF 300 L (2003–2025 je nach Modell)
- Honda CB 500 F / CB 500 FA / CB 500 XA / CB 500 X / CBR 500 RA (2013–2021)
- Honda NSS 300 / NSS 300 A (2013–2017)
Technische Referenz: Athena 734.93.13 (GTIN 4043981469400). Die Marke Athena ist bekannt für Ersatzteile für Motorräder und produziert diese Art von Dichtungen in Dimensionen, die häufig an Achsen in sowohl Offroad- als auch leichten Touring/Straßen-Anwendungen verwendet werden.
Hinweis: Überprüfen Sie immer die genauen Maße und die OEM-Teilenummer mit dem Teilehandbuch Ihres Fahrzeugs, bevor Sie bestellen, um die korrekte Passform sicherzustellen.
