Wellendichtung 21x35x7 mm für Motor- und Getriebeachsen (Athena, alternativ 7347724)
Beschreibung

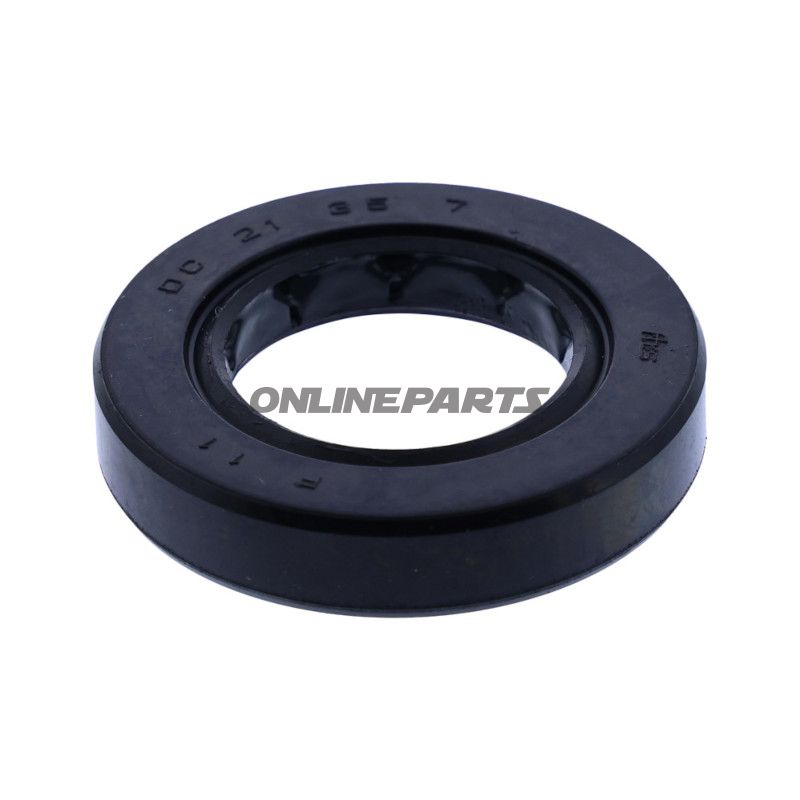

Diese Wellendichtung (21 x 35 x 7 mm) von Athena (MPN 734.93.08, GTIN 4043981469356) ist eine radiale Öldichtung, die dazu dient, das Austreten von Öl aus rotierenden Wellen in Motor- und Getriebeanwendungen zu verhindern. Die Dichtung sitzt typischerweise in Motor- oder Getriebegehäusen um den hervorstehenden Teil der Welle und fungiert als Barriere gegen Ölverlust sowie das Eindringen von Schmutz und Feuchtigkeit.
Funktion und Platzierung
- Die innere Lippe der Dichtung schließt eng gegen die Welle und hält das Öl während der Rotationsbelastung an Ort und Stelle.
- Der äußere Flansch wird in das Gehäuse (Sitz) gedrückt, wo der Metallring der Dichtung eine korrekte Halterung und Platzierung gewährleistet.
- Anwendungsbereiche umfassen hauptsächlich Motor- und Getriebeachsen von Kleinkraft- und Mopedmotoren sowie von bestimmten Scheiben- und Nabenachsen, abhängig vom Modell.
Materialien und Eigenschaften
- Lippenmaterial: Elastomer (typischerweise Nitril oder fluorhaltiger Gummi, abhängig von Athenas Produktspezifikation). Das Material wurde aufgrund seiner Beständigkeit gegenüber Öl und normalen Motortemperaturen ausgewählt.
- Konstruktion: Kombination aus elastomerer Dichtung und eingegossenem Metallring für stabile Montage im Gehäuse und gleichmäßigen Druck gegen die Welle.
- Temperatur- und Verschleißbeständigkeit ist in der Produktbeschreibung als verbessert im Vergleich zu Standard-OEM-Dichtungen angegeben; dies bedeutet typischerweise eine bessere Widerstandsfähigkeit gegen harte Betriebsbedingungen und Alterung unter normalen Betriebsbedingungen.
Technische Relevanz und Wartung
- Bei Demontage: Überprüfen Sie die Oberfläche der Welle auf Kratzer, Abnutzung oder Korrosion, da eine beschädigte Welle die Lebensdauer der Dichtung verkürzt.
- Reinigen Sie den Sitz im Gehäuse von Schmutz und alter Dichtmasse vor der Montage, um eine korrekte Abdichtung und Sitz zu gewährleisten.
- Tragen Sie bei der Montage eine dünne Schicht Motoröl auf die innere Lippe der Dichtung auf, um den Verschleiß beim ersten Drehen zu reduzieren.
- Montieren Sie die Dichtung gleichmäßig und ohne die Metallring zu verformen; verwenden Sie geeignetes Presswerkzeug oder ein passendes Stück Rohr, um die Dichtung einzuschlagen.
Kompatibilität und Fahrzeugtyp
Die aufgeführten Modelle umfassen hauptsächlich Kleinkraft-Mopeds, leichte Scooter und einige kleine Cross-/Enduro-Modelle (z.B. Honda CR/CRF/CR85/CR80) sowie frühe 50–90 cc Straßen- und Nutzfahrzeuge. Der übergeordnete Motorradtyp ist daher Kleinkubik-Touring/Straße und leichtes Offroad/Mini-Cross mit Fokus auf täglichem Fahren, Pendeln und leichter Geländefahrt. Passt unter anderem zu Honda SS 50, C-Serie, Z 50 und einer Reihe von Yamaha RD/C- und RD 50 DX-Modellen von 1966–2013.
Kompatibilitätszusammenfassung
Passt unter anderem zu Honda SS 50, Z 50/R, C 50/C 70/C 90 Serien und einer Reihe von Yamaha RD 50 DX sowie verschiedenen Honda CR/CRF kleinen Cross-Modellen in den angegebenen Baujahren.
Verwandte Teile zur Überprüfung
- Oberflächenfinish und Lager der Welle: Abgenutzte Lager oder eine raue Welle sollten behoben werden, um frühzeitige Dichtungsfehler zu vermeiden.
- Montagesitz im Motor-/Getriebegehäuse: Überprüfen Sie auf Verformungen oder Korrosion, die eine korrekte Sitzposition verhindern können.
Produktidentifikation
Dies ist ein Athena-Ersatzteil, MPN 734.93.08 (alternativ 7347724). GTIN 4043981469356 kann zur Lager- und Bestellkontrolle verwendet werden, um die korrekte Artikelwahl sicherzustellen.
Hinweis: Stellen Sie sicher, dass Sie die Abmessungen 21 x 35 x 7 mm mit der vorhandenen Dichtung oder technischen Zeichnung vor der Montage abgleichen. Falsche Abmessungen führen nicht zu einer zufriedenstellenden Abdichtung und können zu Leckagen führen.
- Marke: Athena
- MPN: 734.93.08
- GTIN: 4043981469356
