Wechslerrelais 24V 20A5-Polig Mit Widerstand

Wechselrelais 24 V, 20 A, 5-polig mit Vorwiderstand (Hella)

Produktübersicht: Dieses 5-polige Wechselrelais von Hella (MPN 108.02.78, GTIN 4082300688535) ist ein elektrisches Relais für Arbeitsströme in 24-V-Systemen. Das Relais enthält einen Parallelwiderstand zur Spule, der die Spulencharakteristik beeinflusst und die Empfindlichkeit gegenüber Störungen und Transienten aus dem Steuersignalkreis reduziert.

Funktion und Anwendung:

• Die primäre Funktion des Relais besteht darin, den Stromkreis zwischen einer Energiequelle und einem Verbraucher beim Wechsel des Steuersignals zu schließen bzw. zu öffnen – konkret eine Wechsel-/Schaltfunktion.
• Geeignet für die Steuerung von Abblend- und Fernlicht, Zusatz- und Arbeitsleuchten, Horn, elektrischer Heizung, Lüftern, Fenster- und Sitzmotoren, Klimaanlagen und einzelnen Zündkreisen in 24-V-Fahrzeugen und -Maschinen.
• Der integrierte Parallelwiderstand zur Spule hilft bei der Dämpfung von Spulenschwankungen und kann elektromagnetische Störungen in bestimmten Installationen reduzieren.

Materialeigenschaften und technische Daten:

• Betriebsspannung: 24 V (DC).
• Anzahl der Pole: 5 (Wechsel-Funktion).
• Nominische Belastung: 20 A bei Widerstandsbelastung.
• Induktive Belastung: angegeben 5 A.
• Kapazitive Belastung: angegeben 5 A.
• Temperaturbereich: von -40 °C bis +125 °C, wodurch das Relais für den Einsatz in anspruchsvollen Umgebungen geeignet ist.
• Gewicht: ca. 25 g.

Design und Haltbarkeit: Das Relais ist mit Standardkontakt- und Spulenbauweise ausgeführt, wie von Hella erwartet; das Material der Kontakte und des Gehäuses ist so gewählt, dass es im Motorenumfeld durch Vibration, Temperaturwechsel und elektrische Störungen zuverlässig funktioniert. Die Belastungsgrenzen des Relais müssen in Abhängigkeit von Lastcharakteristik (ohmsch vs. induktiv/kapazitiv) eingehalten werden, um eine lange Lebensdauer zu gewährleisten und Kontaktpitting zu vermeiden.

Kompatibilität und Montage:

• Passt in 24-V-Elektroinstallationen, typischerweise in Nutzfahrzeugen, Landmaschinen, Bussen und industrieller Ausrüstung.
• Das Relais wird ohne Halter geliefert; Montagetubehör ist je nach Form des Chassis- oder Reläthalter zu wählen.

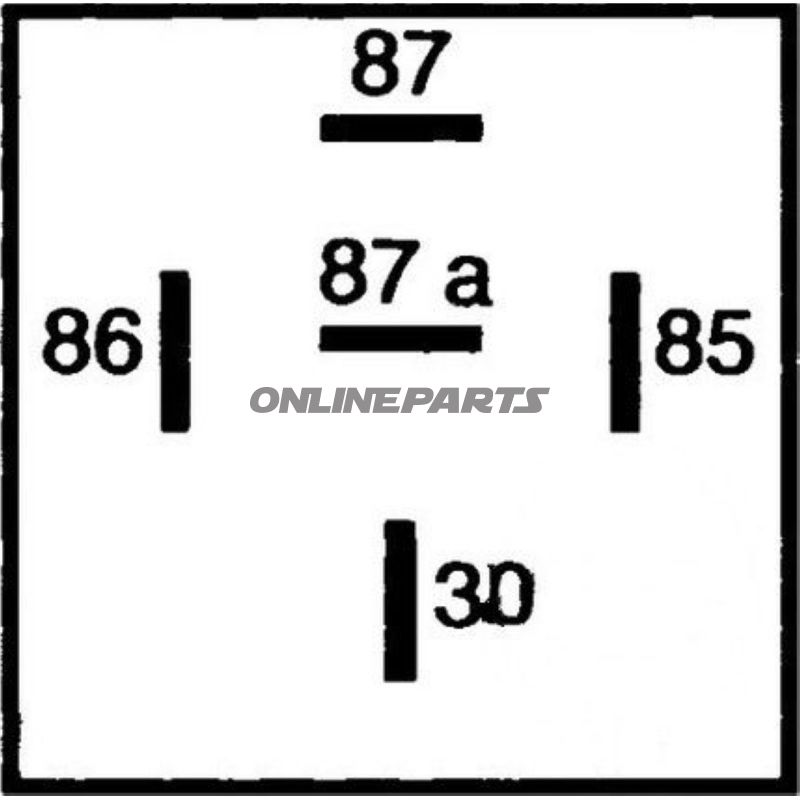

• Beim Austausch sollten Stift- und Fassungskonfiguration sowie Pol-/Funktionsübereinstimmung mit dem Originalrelais überprüft werden.

Sicherheit und Installation: Beachten Sie die korrekte Dimensionierung von Sicherungen und Kabelquerschnitten in Bezug auf den Nennwert von 20 A. Bei induktiven Lasten wird zusätzliche Dämpfung oder eine geeignete Snubber-Lösung empfohlen, falls die Last die angegebenen 5 A bei induktiver Last übersteigt. Befolgen Sie geltende Fahr- und Installationsstandards für 24-V-Systeme.

Identifikation: Das Produkt wird von Hella hergestellt und wird mit der Herstellungsnummer (MPN) 108.02.78 sowie GTIN 4082300688535 identifiziert. Diese Nummern dienen dazu, eine korrekte Ersatzteilabstimmung und Nachverfolgung beim Einkauf und Service sicherzustellen.

Hinweise: Die angegebenen Werte für induktive und kapazitive Last sind spezifizierte Betriebsgrenzen; für Anwendungen mit höheren induktiven Strömen empfiehlt es sich, einen Relais mit geeigneter Kontaktkapazität zu wählen oder eine Hilfsschaltung zu verwenden, um die Relaiskontakte vor schneller Abnutzung zu schützen.
