Wechselrelais 24 V, 20 A, 5-polig mit Diode (Hella)
Produktbeschreibung: Dieses 5-polige Wechselrelais von Hella (MPN: 108.02.77, GTIN: 4082300688504) ist ein kompaktes Mini-Relais, das für 24‑V‑Systeme ausgelegt ist. Das Relais enthält eine integrierte Freilassungsdiode (Löschdiode) in der Spule, um das Steuersignal gegen Spannungsspitzen beim Unterbrechen zu schützen. Die Einheit wird ohne Halterung geliefert und ist für direkte Montage im Kabelbaum oder an einem geeigneten Relaispanel vorgesehen.
Funktion: Ein Wechselrelais (Wechsler) schaltet die Verbindung zwischen Gemeinschaft (COM) und zwei Ausgängen (NO/NC). In der Praxis wird dieses Relais verwendet, um Lasten zwischen zwei Schaltungen zu schalten oder eine sichere Unterbrechung/Umschaltung von Strom zu Verbrauchern zu ermöglichen. In 24‑V‑Fahrzeugen kann das Relais für Hauptscheinwerfer, Zusatzscheinwerfer, Hupe, elektrische Heizung, Ventilatoren, elektrisches Fenster, Klimakomponenten und zündungsbezogene Funktionen verwendet werden, bei denen eine isolierte Steuerspur eine stärkere Last über die Kontakte des Relais aktiviert.
Materialien und Bauweise:
- Kontakt- und Gehäusematerialien sind für sichere elektrische Verbindungen bei Dau Belasten bis zum Nennstrom des Relais dimensioniert. Die Bauweise ist typischerweise plastikummantelt zum Isolieren und zur Vibrationsfestigkeit.
- Integrierte Diode in der Spule schützt die Steuerschaltung, indem sie die Restspannung beim Ausschalten der Spule dämpft — eine elektrische Sicherheits- und Haltbarkeitsfunktion statt eines zusätzlichen externen Bauteils.
- Das Relais wird ohne Montageshalter geliefert; deshalb sollten Mechaniker eine korrekte Befestigung und elektrische Verbindung im Fahrzeug-Relaispanel oder an einer geeigneten Schienen/Halterung sicherstellen.
Elektrische Daten und Betriebstemperatur:
- Versorgungsspannung: 24 V DC
- Anzahl der Pole: 5 (Wechselkontakt)
- Nomineller Kontaktstrom (ohmsch): 20 A
- Induktive Last: 5 A (bei induktiven Lasten wird eine korrekte Lastcharakteristik empfohlen)
- Kapazitive Last: 5 A
- Betriebstemperatur: von -40 °C bis +125 °C
Kompatibilität und Anwendung: Die Nennspannung des Relais von 24 V macht es geeignet für Lastwagen, Busse, Militärfahrzeuge, landwirtschaftliche Maschinen und andere 24‑V‑Systeme. Anwendungsbereiche umfassen unter anderem Scheinwerfer, Zusatzscheinwerfer, Hupe, Gebläse und Heizelemente, bei denen sowohl Schalt- als auch Umschalthilfe (Wechsel) erforderlich ist. Prüfen Sie stets die Stromanforderungen der jeweiligen Last – bei induktiven oder hohen Einschaltströmen kann zusätzlicher Schutz oder eine Anpassung der Dimensionierung erforderlich sein.
Technische Vorteile und Überlegungen:
- Integrierte Diode vereinfacht die Installation, da kein separater Freilaufdiode in der Steuerschaltung benötigt wird.
- Hoher Temperaturbereich macht das Relais für anspruchsvolle Umgebungen mit großen Temperaturunterschieden geeignet.
- Die nominelle 20 A des Relais macht es für viele Lasten geeignet; für kontinuierliche induktive Lasten sollten die angegebenen 5 A für induktive Kategorien eingehalten oder je nach Bedarf ein Relais mit höherer Spezifikation verwendet werden.
Identifikation: Das Produkt trägt die Marke Hella und ist mit der MPN 108.02.77 gekennzeichnet. GTIN 4082300688504 kann beim Einkauf, bei der Fehlersuche oder der Lagerverwaltung zur korrekten Bauteilabstimmung verwendet werden.
Montagehinweise:

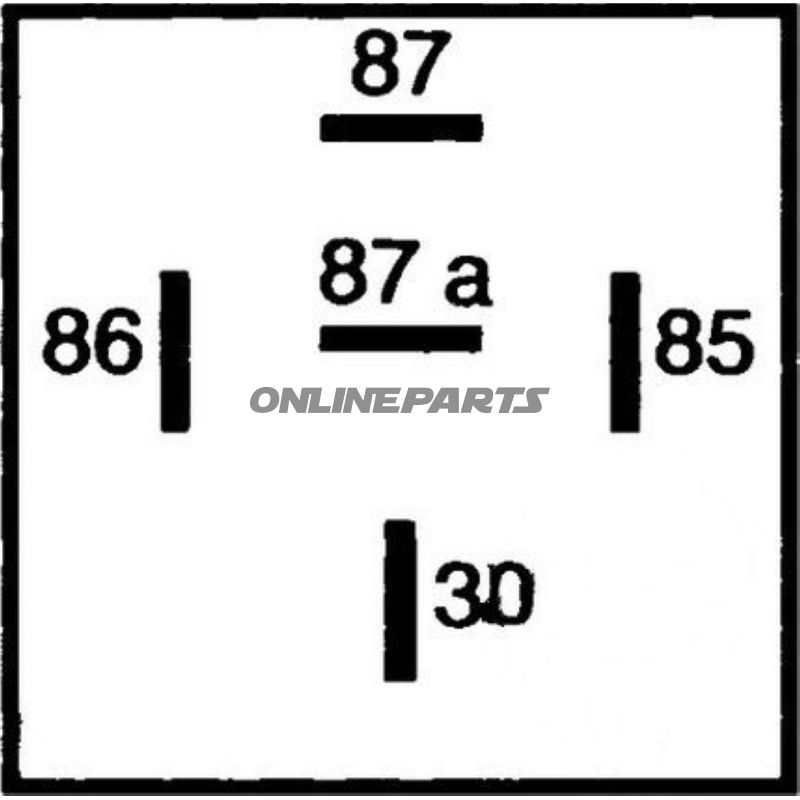

- Stellen Sie eine korrekte Polverbindung gemäß dem Schaltplan des Fahrzeugs oder des Relaishalters sicher.
- Da das Relais ohne Halter geliefert wird, verwenden Sie einen geeigneten Relaishalter oder eine Befestigungsmethode, um Vibrationen zu reduzieren und Kontaktintegrität sicherzustellen.
- Bei Installation in staubigen oder feuchten Umgebungen sollte das Relais in einem geschützten Relaisgehäuse oder Schaltschrank platziert werden.
MPN: 108.02.77 | Marke: Hella | GTIN: 4082300688504
