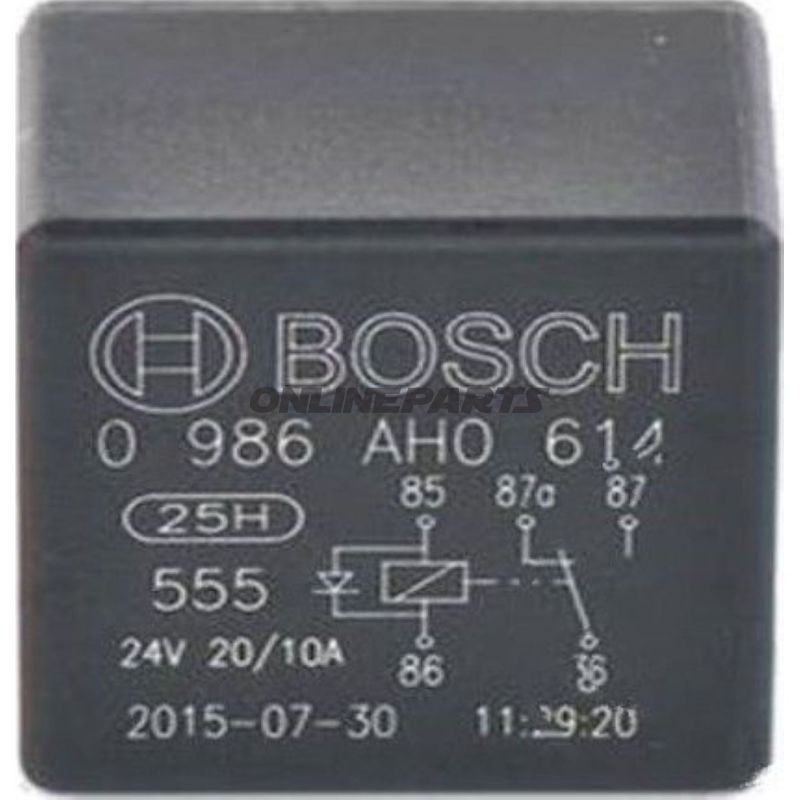

Wechslerrelais 24V 20A5-Polig

Wechslerrelais 24 V, 20 A, 5-polig – geeignet für 24V elektrische Kreise

Produkt: Wechslerrelais 24V 20A 5-pol von Bosch (MPN: 118.00.57, GTIN: 4047025325714). Dieses Relais ist ein 5-poliges Wechslerrelais (Schaltfunktion) ausgelegt für 24 V-Systeme mit einer Nennstromstärke von 20 A.

Funktion und Anwendung

Ein Wechslerrelais (Schalt-/Wechsler-Funktion) wird verwendet, um eine elektrische Verbindung zwischen zwei Ausgängen von einem gemeinsamen Eingang umzuschalten. In der Praxis wird es typischerweise genutzt, um Lasten in 24 V Fahrzeug- und Maschinenanlagen zu steuern, bei denen zwischen zwei Stromkreisen umgeschaltet oder ein Gerät von einem einzelnen Steuersignal aus gesteuert werden muss. Das Relais ist vorgesehen für eine direkte Montage in Bereichen, in denen eine kompakte 5-polige Lösung nötig ist.

Materialien und technische Eigenschaften

• Spannung: 24 V DC.
• Nennstrom / Lastkapazität: 20 A (kontinuierliche Belastungsspezifikation).
• Polzahl: 5-polig, Wechsler (Change/Wechsler).
• Temperaturbereich: -40 °C bis 85 °C, geeignet für typische Betriebsbedingungen in mobilen und industriellen Umgebungen.
• Montage: Ohne Halter (ohne Montageshalter geliefert).
• Gehäuse und Kontakte: Robuste industrielle Ausführung von Bosch, mit Metall- und Kunststoffkomponenten angepasst an elektrische Belastung und Wärmeableitung. Kontakte sind ausgelegt, um die angegebene Stromstärke bei Nennspannung zu führen.

Kompatibilität und Anwendungsbereiche

Das Relais passt zu 24 V elektrischen Systemen in Nutzfahrzeugen, landwirtschaftlichen Maschinen, Baugeräten, Kraftinstallationen und anderen Anwendungen, bei denen mehrere Kontaktpunkte benötigt werden. Die 5-polige Konfiguration eignet sich für Anwendungen, bei denen ein gemeinsamer Umschaltkontakt zwischen normal geschlossen (NC) und normal geöffnet (NO) erforderlich ist, zusammen mit einer gemeinsamen Anschlussstelle.

Vorteile von Design und Konstruktion

• Einfache Wechslerfunktion, die zuverlässiges Umschalten zwischen zwei Stromkreisen ermöglicht.
• Breiter Temperaturbereich, der einen Betrieb unter anspruchsvollen Bedingungen sicherstellt.
• Bosch-Komponentenqualität mit identifizierbarer MPN (118.00.57) und GTIN (4047025325714), was Ersatzteilidentifikation und Dokumentation erleichtert.

Technische Daten (Übersicht)

Identifikation

Hersteller: Bosch. Modellnummer (MPN): 118.00.57. GTIN: 4047025325714. Diese Informationen sollten bei Ersatzteilbestellungen verwendet werden, um eine korrekte Übereinstimmung zwischen Relais und vorhandener Installation sicherzustellen.

Hinweis: Prüfen Sie stets die korrekte Anschluss- und Kabeldimensionierung gemäß Belastung und Installationsanforderungen. Bei Unsicherheit bezüglich der Eignung in einer spezifischen Anwendung wird eine technische Durchsicht der Installationsdokumentation oder ein Elektriker/Montierer empfohlen.
