Wechselrelais 24 V, 20 A, 5-polig für Auto und Motorrad
Dies ist ein 5-poliges Wechselrelais von Hella (GTIN: 4082300688474, MPN: 108.02.76) ausgelegt für 24-V-Systeme. Das Relais fungiert als physischer Kontakt, der die Stromzufuhr zwischen einer Energiequelle und einem elektrischen Verbraucher schließt oder öffnet, und es ist vorgesehen, Verbraucher wie Haupt- und Nebellichter, Hupe, Heizlemente, Gebläse, Fensterantriebe sowie Anteile von Klimaanlagen und Zündsystemen zu steuern.
Die primäre Funktion des Relais besteht darin, eine Niederspannungssteuerungstransistor zu ermöglichen, eine separate, höhere Stromweg zu aktivieren, sodass Drahtnetze und Bedieneinheiten entsprechend der Steuerspannung statt der Belastung dimensioniert werden können. Als Wechselrelais (Schaltfunktion) schaltet es zwischen zwei Ausgängen um, was es geeignet macht, wenn ein einzelner Steuereingang Strom zu zwei verschiedenen Schaltungen leiten soll oder Lasten zu schalten.
- Marke und Identifikation: Hella — MPN 108.02.76, GTIN 4082300688474.
- Spannung: 24 V DC.
- Anzahl der Pole: 5-polig (Wechsel-Funktion).
- Nennbelastung: 20 A bei ohmscher Belastung.
- Induktive/kapazitive Belastung: Angegeben mit 5 A sowohl für induktive als auch für kapazitive Lasten.
- Umgebungstemperatur: -40 °C bis +125 °C.
- Ausführung: Minirelais ohne Halter (Power-Minirelais ohne mitgelieferte Montageschelle).
Materialien und Bauweise entsprechen typischerweise Hella-Minirelais: ein geschlossenes Gehäuse aus Kunststoff oder Epoxidharz mit innerem Kupfer- oder Legierungskontakt und einer elektromagnetischen Spule. Diese Bauweise schützt vor Staub und Feuchtigkeit in normalen Anwendungen und bietet eine kompakte Lösung in engem Motorraum oder Armaturenbrett. Die Temperaturtoleranz bis 125 °C deutet auf Eignung für Installationen in der Nähe von Wärmequellen hin, doch wie immer sollte die Platzierung entsprechend der Betriebstemperatur der konkreten Anlage gewählt werden.
Technische Überlegungen bei Auswahl und Anwendung:
- Die Nennstromangabe des Relais beträgt 20 A bei ohmscher Last; bei induktiver oder kapazitiver Last ist der empfohlene Strom niedriger (4-5 A angegeben). Bei Motorstartern, großen Gebläsen oder anderen induktiven Lasten sollten Sie nach den tatsächlichen Startströmen dimensionieren und ggf. zusätzliche Abschalt- oder Dämpfungsmaßnahmen für die Kontaktlebensdauer berücksichtigen.
- Da das Relais ohne Halter geliefert wird, müssen Sie eine geeignete mechanische Fixierung und ggf. Vibrationsschutz gemäß Anwendung sicherstellen.
- Für eine korrekte Funktion müssen Steuerspannung und Polarität eingehalten werden; 24-V-Systeme in Nutzfahrzeugen erfordern oft zusätzliche Sicherungen und geeignete Kabelquerschnitte bei 20 A Belastung.

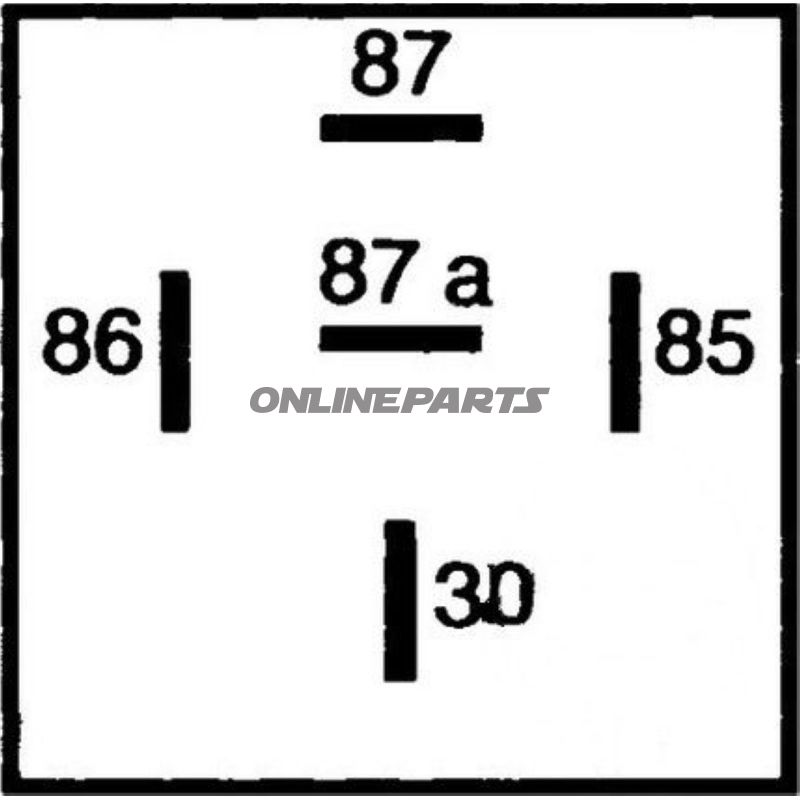

- Überprüfen Sie die Stecker- und Pins-Konfiguration des Relais im Hinblick auf den vorhandenen Fahrzeugstecker, um eine Fehlmontage zu vermeiden — MPN 108.02.76 kann verwendet werden, um technische Zeichnungen und Pinout von Hella zu finden.
Zusammenfassung: Das Hella-Wechselrelais (108.02.76, GTIN 4082300688474) ist eine kompakte 5-polige Lösung für 24-V-Anwendungen, bei der höhere Lasten mit einer separaten Steuerschaltung gesteuert werden sollen. Es eignet sich für eine Reihe von fahrzeugbezogenen Verbrauchern, vorausgesetzt, man berücksichtigt die reduzierte Belastungsfähigkeit bei induktiven und kapazitiven Lasten und sorgt für eine korrekte Montage sowie Kühl- bzw. Platzanforderungen.
