Wechslerrelais / Wechsler-Relais 24 V, 5-polig für elektromekanische Systeme

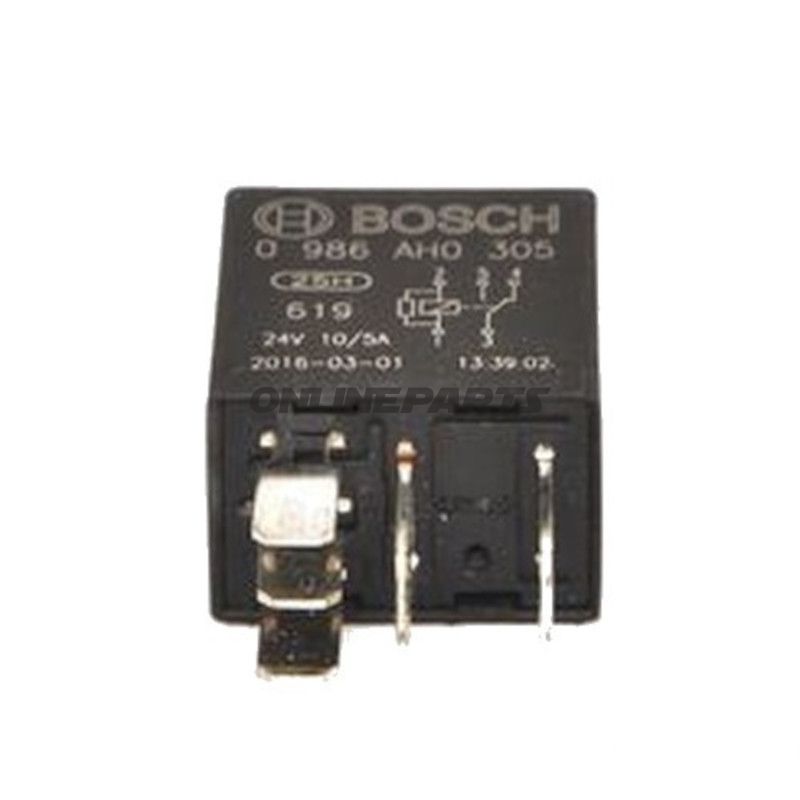

Produkt: Bosch 24 V Wechsler-/Wechsler-Relais, 5-polig. Dieses Relais (GTIN 4047024946606, MPN 118.00.83) ist für 24 V-Systeme ausgelegt und wird typischerweise zur Steuerung wechselnder Schaltkreise in Fahrzeug- und Maschinenanwendungen verwendet, einschließlich Generatorsystemen und Multifunktionssteuerungen.
Funktion: Die primäre Funktion des Relais ist als Wechslerkontakt (Wechsler), was bedeutet, dass es ein Ausgangskontaktpaar zwischen zwei Positionen umschaltet. Laut Herstellerbeschreibung wird es als Drehstromgenerator-Relais/Multifunktionsrelais verwendet, ohne integrierte Scheibenwischerfunktion und ohne Montageshilfe. Die Kontaktkonfiguration ist 5-polig, was mehrere Steuer- und Signalkontakte in derselben Komponente ermöglicht.
- Nominallspannung: 24 V DC — geeignet für Standard-24-V-Fahrzeug- und mobile Maschinensysteme.
- Nominallast / Belastung: 10 A — das Relais ist für eine kontinuierliche Belastung bis 10 A pro Kontakt unter den angegebenen Bedingungen spezifiziert.
- Polzahl: 5 Pole — bietet mehrere Kontakte für komplexe Verknüpfung oder Signalausgabe.
- Betriebstemperatur: -40 °C bis 85 °C — geeignet für Außen- und Fahrzeugumgebungen mit Temperaturschwankungen.
- Ausführung: Wird ohne Halter geliefert; Befestigungslösung ist entsprechend den Installationsanforderungen auszuwählen.
Materialien und Eigenschaften: Das Relais ist aus Standardmaterialien für elektromechanische Relais von Bosch hergestellt, mit isolierten Kunststoff- oder Epoxydharz-Kapselungen und vernickelten/kupferlegierten Kontaktflächen. Diese Materialwahl bietet eine ausgewogene Kombination aus elektrischer Leitfähigkeit, Korrosionsbeständigkeit und mechanischer Haltbarkeit, ohne die Lebensdauer oder Belastbarkeit über die vom Hersteller angegebenen Grenzen hinaus zu übertreiben. Die Konstruktion ist nicht als wasserdicht oder IP-klassifiziert angegeben, daher sollte eine Installation in feuchten Umgebungen hinsichtlich weiterer Abdichtung oder Gehäuselösung bewertet werden.
Kompatibilität und Anwendung: Die Bosch-Marke und die Produkt-MPN (118.00.83) sowie der GTIN erleichtern die Identifizierung des richtigen Relais beim Ersatzteilwechsel in 24-V-Fahrzeugen und -Maschinen. Relevant ist dies für Mechaniker, die mit Generatorsystemen, Steuerschaltungen oder anderen Anwendungen arbeiten, bei denen ein 5-polischer Wechslerkontakt erforderlich ist. Überprüfen Sie stets die Kontaktkonfiguration und Spannungs-/Stromanforderungen im bestehenden System, um eine korrekte Kompatibilität sicherzustellen. Da das Relais ohne Halterung geliefert wird, sollten Montageschnittstelle und Vibrationsdämpfung bei der Montage in Fahrzeugen oder Maschinen mit hoher Vibrationsbelastung berücksichtigt werden.
Technische Daten (Zusammenfassung): GTIN 4047024946606, MPN 118.00.83, Marke: Bosch. Spannung 24 V. Polzahl: 5. Funktion: Wechsler/Kontaktumschaltung. Belastung: 10 A. Temperaturbereich: -40 °C bis 85 °C. Ohne Halterung.
Installation und Betrieb: Befolgen Sie bei der Relaisauswechslung gängige gute Praxis: Strom abschalten, Spannung und Polarität überprüfen, Kontakte und Sicherungen im Stromkreis prüfen und eine korrekte mechanische Befestigung sowie ggf. Vibrationsdämpfung sicherstellen. Die Verwendung des korrekten Kabelquerschnitts und geeigneter Sicherungen gemäß der 10-A-Belastungsgrenze wird empfohlen, um eine Überlastung zu vermeiden.
Wenn Sie bereits ein Relais mit der Bosch MPN 118.00.83 besitzen oder eine zuverlässige Identifikation über GTIN 4047024946606 suchen, entspricht dieses Gerät den oben genannten technischen Daten und ist für 24-V-Anwendungen mit einer maximalen kontinuierlichen Belastung von 10 A pro Kontakt vorgesehen.
