Wechslerrelais 12 V, 40 A, 5-polig mit Halterung für Auto/Motorrad
Produktübersicht: Dieses 5-polige Wechslerrelais von Hella (MPN: 108.02.70, GTIN: 4082300688498) ist ein kompaktes Relais für Arbeitsstrom mit Halterung, vorgesehen für 12-V-Systeme. Das Relais schaltet den Strom zwischen der Energiequelle und dem Verbraucher ein bzw. aus und wird typischerweise für Abblendlichter, Zusatzscheinwerfer, Hupe, Heiz-Elemente, Lüfter, Elektrische Fensterheber, Klimaanlage und zündungsrelevante Schaltungen verwendet.
Funktion: Ein Wechslerelais (change-over) besitzt eine gemeinsame Kontaktstelle, die zwischen zwei Ausgängen wechselt, wodurch es geeignet ist, Strom von einem Kreislauf auf einen anderen zu schalten oder Lasten zu steuern, die nicht direkt durch den Bedieneinsatz laufen sollten. Die Spule des Relais wird mit 12 V betrieben; wenn die Spule aktiviert wird, ändert sich die Position der Kontakte, und die Last wird je nach Bedarf angeschlossen/abgegriffen. Der Halter erleichtert die Montage und die elektrische Verbindung und erhöht die Vibrationsstabilität im Fahrzeug-Elektrosystem.
Materialien und elektrische Eigenschaften:
- Spulen- und Kontaktmaterialien: Industriell gefertigt für den Automotive-Bereich (Kontakte mit gutem Leitvermögen, um Spannungsabfall bei hohen Strömen zu minimieren).
- Nominal-Betriebsspannung: 12 V DC, angepasst an Standard-Fahrzeugsysteme.
- Nominalbelastung: 40 A bei ohmscher Last; angegeben als 40 A auch bei typischer ohmscher Last.
- Induktive Last: spezifiziert bis 15 A — relevant bei Lasten mit Spulen oder Motoren (z. B. Lüfter, Hupe).
- Kapazitive Last: spezifiziert bis 5 A — relevant bei elektronischen Geräten mit Kondensatorladungen.
- Temperaturbereich: von -40 °C bis 125 °C, deckt normale Betriebsbedingungen im Motorraum und exponierten Installationen ab.
- Mitgelieferter Halter: sorgt für mechanische Befestigung und erleichtert den Austausch bei Service.
Technische Daten (Auszug):
- Spannung: 12 V

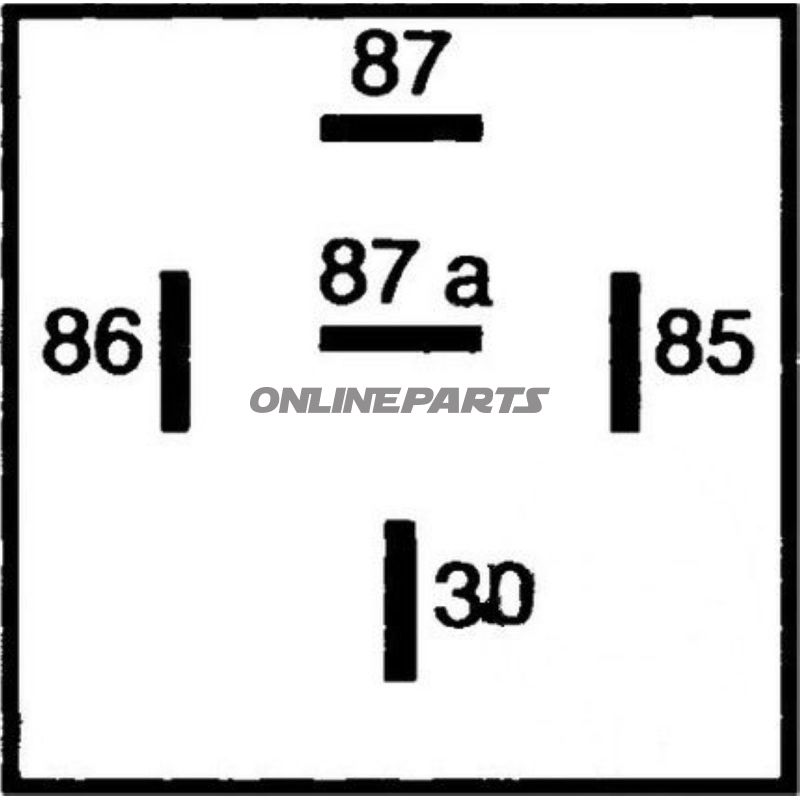

- Anzahl Pole: 5
- Funktionstyp: Wechsler (change-over)
- Belastungsfähigkeit: 40 A (ohmsch), 15 A (induktiv), 5 A (kapazitiv)
- Montage: inkl. Halterung
- Betriebstemperatur: -40 °C bis 125 °C
Kompatibilität und Anwendung: Das Relais eignet sich für Fahrzeuge und Motorräder mit 12-V-Systemen, bei denen eine 5-polige Wechslerfunktion erforderlich ist. Zielgruppe sind Techniker und Monteure, die eine zuverlässige Komponente zum Austausch oder zur Reparatur vorhandener elektrischer Kreisläufe suchen. Hella als Hersteller (MPN 108.02.70) deutet darauf hin, dass die Komponente branchenspezifischen Standards für Form, Steckposition und elektrische Eigenschaften entspricht, was einen direkten Austausch in vielen Installationen erleichtert.
Praktische Überlegungen bei der Montage:
- Für eine korrekte Absicherung des Kreislaufs in Bezug auf die angeschlossene Last (Belastungsgrenze 40 A) sorgen.
- Kontakte und Kabelquerschnitte überprüfen, um Spannungsabfall und Wärmeentwicklung zu minimieren.
- Den Halter an einem vibrationsgedämpften Ort montieren, wo möglich, und vor direkter Wassereintritt schützen, wenn er exponiert montiert ist.
- Bei induktiven Lasten (Motor/Lüfter) geeignete Dämpfungskomponenten gemäß Herstellerangaben verwenden, um Kontakte des Relais zu schützen.
Identifikation: Das Produkt wird unter der Marke Hella geliefert, MPN 108.02.70. GTIN 4082300688498 kann bei Registrierung und Ersatzteilrecherche in Teile-Datenbanken verwendet werden.
Konsultieren Sie einen erfahrenen Techniker für spezifische Beratung zur Anwendung in Ihrem Fahrzeugsystem, falls Unsicherheiten bezüglich Lasttypen oder Sicherungswahl bestehen.
