Wechslerrelais 12V 40A5-Polig Mit Halter

Wechselrelais 12 V 40 A, 5-polig mit Halter für Auto und Motorrad

Produkt: Wechselrelais 12 V 40 A, 5-polig mit Montageshalter von Hella. GTIN: 4082300688467. Hersteller-Artikelnummer (MPN): 108.02.72.

Dieses 5-polige Wechselrelais ist ein kompaktes Laststromrelais, das zum Schalten von Strom zwischen der Quelle und einer Last vorgesehen ist. Das Relais wird typischerweise für Hauptscheinwerfer, Zusatzscheinwerfer, Hupe, Heizsysteme, Lüfter, elektrische Fenstermotoren sowie Teile der Zündung- und Klimaanlage verwendet, wo ein robustes, separates Kontaktpunkt erforderlich ist, um die Steuerschaltung zu entlasten.

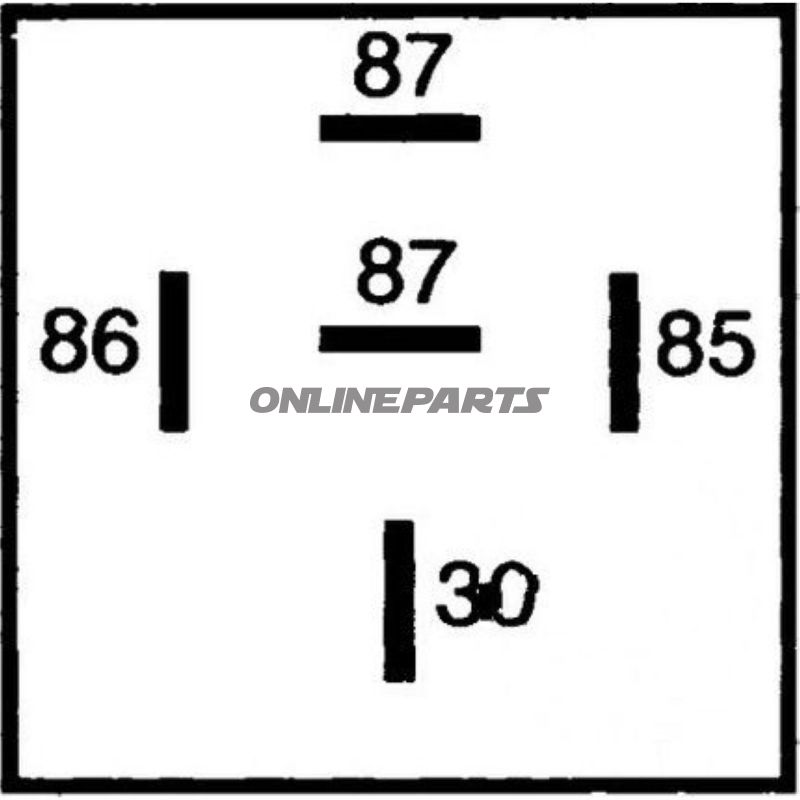

• Funktion: Das Relais fungiert als elektrischer Umschalter (Wechsel) der durch Spulenansteuerung die Kontaktstellung wechselt und Strom vom Akku zum Verbraucher führt. Die 5-polige Ausführung ermöglicht das Handling typischer Umschaltfunktionen (Change/Wechsler), einschließlich Mittelkontakt und wechselnden Ausgängen.
• Elektrische Eigenschaften: Nennspannung 12 V. Maximale Dauerbelastung für ohmsche Lasten wird mit 40 A angegeben. Bei induktiver Belastung wird 15 A empfohlen und bei kapazitiver Belastung 5 A — diese Werte spiegeln typische Betriebsfälle wider und sollten mit der tatsächlichen Anwendung im Fahrzeug abgeglichen werden, um eine Überlastung zu vermeiden.
• Temperaturbereich: Betriebsbereich von -40 °C bis +125 °C, was das Relais für Motorraum- und Outdoor-Montage geeignet macht, wo Temperaturschwankungen häufig sind.
• Montage: Das Relais wird mit einem integrierten Halter geliefert, der eine einfache Befestigung am Rahmen oder an der Konsole ermöglicht und eine stabile elektrische Verbindung sowie Vibrationsbeständigkeit während der Fahrt sicherstellt.

Material und Aufbau: Hella fertigt Relais mit Kunststoffgehäuse und Metallkontakten, die gegen Korrosion und mechanische Belastung resistent sind. Die Kontaktanordnung ist entsprechend den oben genannten Stromstärken ausgelegt und setzt eine korrekteAbsicherung im Kabelnetz voraus. Der Halter ist für eine schnelle Montage ausgeführt und soll Bewegungen/Vibrationen um das Relais minimieren.

Anwendungshinweise und Kompatibilität: Das Relais eignet sich als Ersatz für viele Standard-5-polige Wechselrelais in 12-V-Systemen von PKW, leichten Nutzfahrzeugen und Motorrädern, vorausgesetzt, Dimensionierung (Spannung, Strom, Polkonfiguration) stimmen überein. Prüfen Sie immer Pin-Konfiguration und physische Abmessungen gegenüber dem vorhandenen Relais oder Relaishalter im Fahrzeug. Verwenden Sie geeignetes Kabelquerschnitt und Sicherungen in der Nähe der Batterie, um die Verkabelung und das Relais zu schützen.

Technische Daten (Übersicht):

Hinweis: Diese Beschreibung konzentriert sich auf Funktion und technische Eigenschaften. Beim Austausch überprüfen Sie bitte, dass die Verkabelung und die Sicherungsdimensionierung im Fahrzeug mit den Relais-Spezifikationen übereinstimmen und stellen Sie die korrekte Polung bei der Montage sicher.
