Wechslerrelais 12V 40A5-Polig Mit Diode

Wechselrelais 12 V, 40 A, 5-polig mit integrierter Diode zur Steuerung von Verbrauchern

Produkt: Wechselrelais 12 V 40 A 5-polig mit Diode von Hella (MPN: 108.02.71, GTIN: 4082300688528). Dieses Relais wird verwendet, um Strom zwischen der Energiequelle und elektrischen Verbrauchern zu schalten bzw. zu unterbrechen, wo eine Umschaltfunktion (Wechsler) sowie eine Glättung von Spannungs-spitzen durch eine integrierte Dioden-Drosselung erforderlich ist.

Funktion und Anwendung

• Die Umschaltfunktion des Relais (5-polig) ermöglicht das Umschalten zwischen zwei Kreisen oder das Umschalten einer einzelnen Last zwischen Zuständen ohne zusätzliche Elektronik.
• Integrierte Diode (Freilaufdiode) schützt die Bordelektronik und die Relaisspule vor induzierten Spannungs-spitzen, was bei Lasten wie Anzeigen, Motoren und Spulen relevant ist.
• Geeignet zur Steuerung von Fernscheinwerfern, Zusatzleuchten, Hupe, Heizelementen, Ventilatoren, Scheibenwischermotoren sowie Anwendungen in Zündung- und Klimabedienungskreisen.

Materialien und Bauweise

• Gehäuse und Kontakte sind aus für die Automobilanwendung und kurzzeitige hohe Belastungen geeigneten Materialien gefertigt. Die Kontakte sind ausgelegt, um Wechselbelastungen bis zu 40 A (ohmsche Last) zu verkraften.
• Integrierte Dämpfungsdiode reduziert elektromagnetische Störungen und schützt die Relaisspule beim Unterbrechen induktiver Last.
• Der thermische Betriebsbereich des Relais reicht von -40 °C bis +125 °C, was typischen Bedingungen im Motorraum und bei Außeninstallationen entspricht.

Technische Eigenschaft

• Nominierbare Spannung: 12 V
• Anzahl Pole: 5 (Wechsler)
• Kontaktkapazität (ohmsch): bis zu 40 A
• Induktive Last: 15 A
• Kapazitive Last: 5 A
• Temperaturbereich: -40 °C bis 125 °C

Kompatibilität und Montage

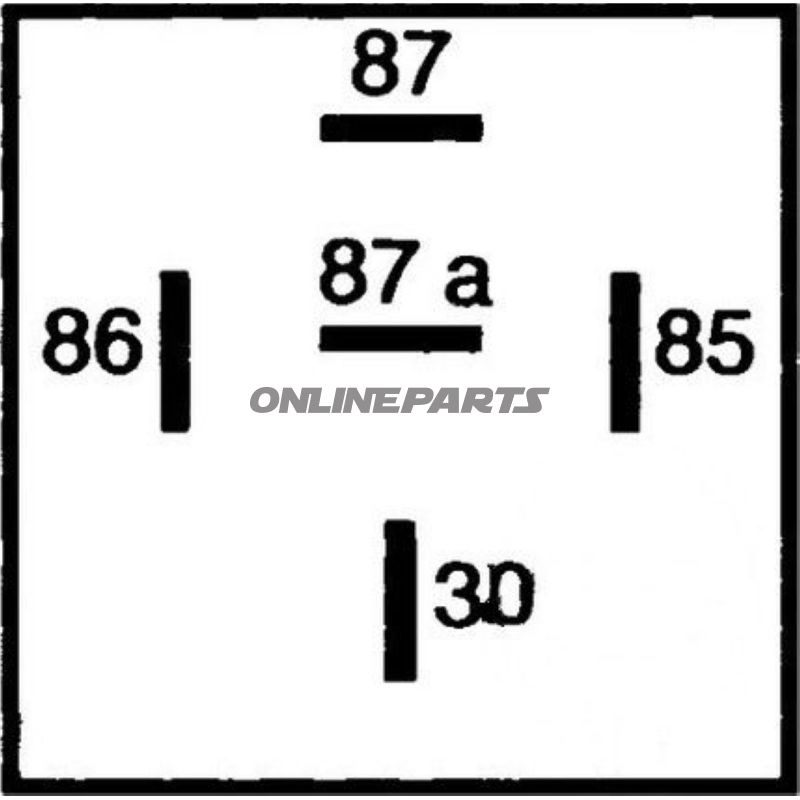

• Standard 5-poliges Relaisgehäuse und Klemmen ermöglichen Kompatibilität mit gängigen Relaiskästen und Steckdosen in Fahrzeugen und Maschinen.
• Es liegt kein Halter dem Produkt bei; eine Montageslösung muss daher an vorhandene Befestigungen oder Relaiskästen angepasst werden.
• Für Montage in vibrationsintensiven Umgebungen empfiehlt sich ordnungsgemäße Befestigung und Zugang zu korrosionsgeschützten Verbindungen.

Sicherheit und Betrieb

• Angegebene Belastungswerte (ohmsch, induktiv, kapazitiv) sollten eingehalten werden, um eine lange Lebensdauer und eine Verhinderung von Kontaktdurchbiegungen zu gewährleisten.
• Beim Anschließen von großem Stromverbrauch wird eine korrekte Absicherung der Linie empfohlen, um Leitungsnetze und Komponenten zu schützen.

Weitere Informationen

Das Relais wird von Hella geliefert und ist mit der Herstellernummer (MPN) 108.02.71 und GTIN 4082300688528 gekennzeichnet. Hella ist bekannt für Komponenten für Automobil- und Motorkennzeichen, und dieses Relais ist für betriebliche Anforderungen in solchen Systemen ausgelegt.
