Wechslerrelais 12V 40A5-Polig

Wechselrelais 12 V 40 A, 5-polig für Auto und Motorrad

Produktübersicht: Dieses 5-polige Wechselrelais von Hella (MPN: 108.02.73, GTIN: 4082300688511) ist konzipiert, um den Stromfluss zwischen einer Stromversorgung und elektrischen Verbrauchern in 12-V-Systemen zu steuern. Das Relais ist ein kompaktes Minirelais ohne Halter und eignet sich für Anwendungen wie Hauptscheinwerfer, zusätzliche Frontscheinwerfer, Hupe, Heizglied, Lüfter, elektrische Fenster, Klimaanlage und zündungsbezogene Schaltungen.

Funktion und Anwendung:

• Als Wechselrelais schaltet eine interne Kontaktstelle den Strom zwischen zwei Positionen, wodurch die Steuerung einer Last von einem niedrigen Steuersignal aus ermöglicht wird.
• Das Relais wird typischerweise verwendet, um ein Low-Current-Steuersignal zu aktivieren, das eine leistungsstärkere Schaltung ohne Belastung des Betätigungselements belastet.
• Ausgelegt für sowohl AC- als auch DC-basierte Anwendungen in Fahrzeugumgebungen, in denen das 12-V-Netz Standard ist.

Technische Eigenschaften:

• Betriebsspannung: 12 V.

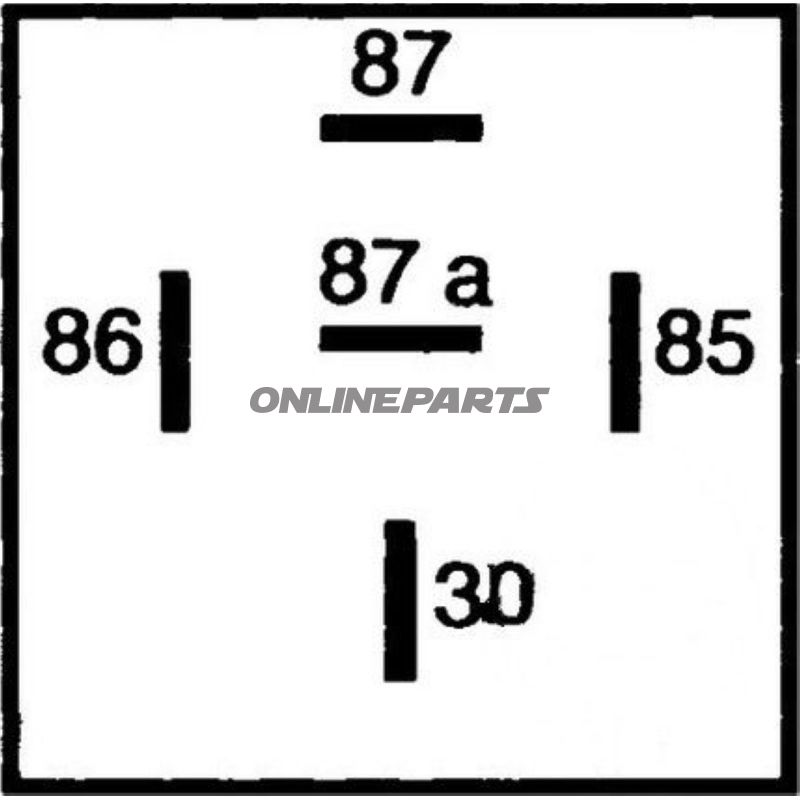

• Anzahl Pole: 5 (Wechselkontakt).
• Nennstrom/Kontaktdauer: Bis zu 40 A bei ohmscher Last.
• Induktive Last (z. B. Motoren, Spulen): angegeben 15 A.
• Kapazitive Last: angegeben 5 A.
• Betriebstemperaturbereich: -40 °C bis 125 °C, geeignet für anspruchsvolle Motorumgebungen.
• Ohne Montageshalter — bietet Flexibilität bei individueller Montage in Verteilboxen oder benutzerdefinierten Halterungen.

Materialien und Bauweise:

• Gehäuse und Kontakte sind hergestellt und ausgewählt, um den typischen Einwirkungen in der Fahrzeugumgebung standzuhalten (Temperaturschwankungen und Vibrationen). Hella ist als Hersteller über MPN und Marke angegeben, was auf Bauteile hinweist, die automotive Standards erfüllen.
• Kontaktmaterialien und Beschichtungen sind typischerweise optimiert, um Verschleiß zu minimieren und eine niedrige Übergangswiederstand bei hohen Strömen sicherzustellen; die Angabe von 40 A bezieht sich auf nominelle Grenzwerte bei kurz- und langfristiger Belastung durch ohmsche Last.

Kompatibilität und Installationshinweise:

• Gehört zu 12-V-Elektro-Systemen in Autos, Lastwagen und Motorrädern, bei denen eine 5-polige Wechselkontaktfunktion erforderlich ist.
• Immer Belastungstyp prüfen (ohmsch vs. induktiv/kapazitiv) im vorgesehenen Schaltkreis — die Kontaktdaten (15 A induktiv, 5 A kapazitiv, 40 A ohmsch) geben unterschiedliche Grenzwerte je nach Natur der Last an.
• Da das Relais ohne Halter geliefert wird, sollte eine geeignete mechanische Montage und Sicherung im Installationsbereich geplant werden; verwenden Sie passende Sicherungen und Kabelquerschnitte entsprechend der Last.
• Berechnen Sie den Kabelquerschnitt basierend auf der maximalen kontinuierlichen Stromstärke und Kurzschlussströmen, um Überhitzung oder Spannungsabfall zu vermeiden.

Sicherheit und Wartung:

• Montieren Sie das Relais so, dass es vor direktem Wasserzutritt und starker mechanischer Belastung geschützt ist; obwohl der Betriebstemperaturbereich breit ist, bedingen elektrische Verbindungen angemessenen Korrosionsschutz.
• Kontrollieren Sie Anschlussklemmen regelmäßig auf loses Verbindungen und Anzeichen von Kontaktverschleiß bei hoher Last.

Identifikation: Das Produkt wird unter dem Namen Hella (Marke Hella) mit Herstellernummer (MPN) 108.02.73 und globaler Artikelkennung GTIN 4082300688511 verkauft. Diese Angaben sind beim Einkauf, der Identifikation von Ersatzteilen und bei der Suche nach technischen Daten oder Kompatibilitätslisten nützlich.

Technische Daten (kurz):
