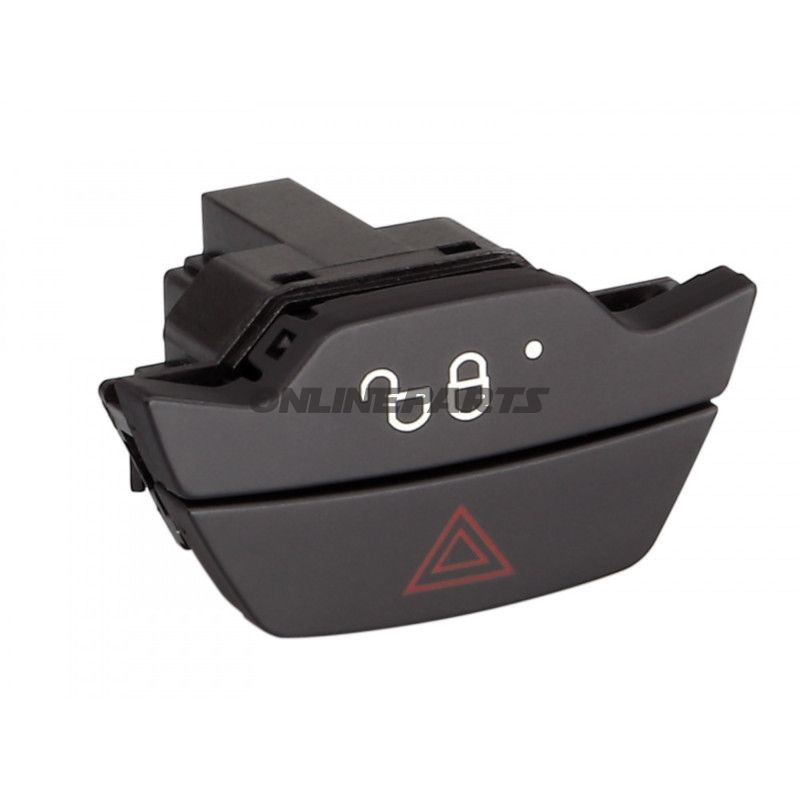

Notsignalblinker-Kontakt und Zentralverriegelungs-Kontakt für Ford – Ersatzkontakt (ACV)
Produkttyp: Notfallblinker-Kontakt / Zentralverriegelungs-Kontakt zum Austausch in Ford-Kombinationskontakten.
Dieses von ACV stammende Gerät (MPN: 194.09.69, GTIN: 4026274022049) ist ein Ersatzkontakt, der zur Betätigung von Alarmblinkern (Gefahrleuchten) und Zentralverriegelungsfunktionen in einer Reihe von Ford-Modellen entwickelt wurde. Er wird verwendet, wenn der ursprüngliche Kombinationskontakt nicht entfernt werden kann oder wenn ein vorhandener Kontakt beispielsweise bei der Installation eines Radios oder bei der Reparatur der Bedienfunktion ausgetauscht werden muss.
- Funktion: Steuert Notblinkern (Gefahrleuchten) und bietet eine Terminalverbindung für die Zentralverriegelung. Der Kontakt muss beim Betrieb mit Zündung (Relaiskontakt 15) versorgt werden; in einigen Installationen wird Termin 15 mit Pin 3 verbunden.
- Anwendung: Abwicklung von Warnleuchten und Zentralverriegelung, hauptsächlich als direkter Austausch in Instrumenten- und Kombinationspanelen.
- Kompatibilität: Wird in mehreren Varianten angeboten, angepasst an verschiedene Ford-Rahmen und Oberflächen. Varianten umfassen Farben und Oberflächen, die dem Produktionsinterieur entsprechen (Schwarz, Silber, Dunkelgrau, Braun, matt Schwarz u. Ä.).
Materialien und Aufbau
Der Kontakt ist mit einer Kunststofffront in verschiedenen Oberflächen hergestellt, die zum Fahrzeuginterieur passen. Die elektrischen Kontakte und Terminale sind aus Metalllegierungen mit Oberflächenbehandlung ausgeführt, um elektrischen Kontakt- und Korrosionsbeständigkeit unter normalem Gebrauch zu gewährleisten. Die Konstruktion priorisiert mechanische Haltbarkeit und stabile elektrische Verbindung vor dekorativen Eigenschaften.
Verfügbare Varianten und kompatible Modelle
ACV bietet Varianten, die auf spezifische Ford-Modelle und Panel-Designs zugeschnitten sind. Die folgende Übersicht zeigt, welche Karosserietypen und Zeitraumangaben abgedeckt sind, sowie Beispiele für Varianten-/Kodes (Kundenverweis auf Farbe/Finish):
- Ford Fiesta (Typ JA8) 10/2008 → ohne Display: Varianten 281114-20-1 / 381114-20-1 (Schwarz) und 281114-20-2 / 381114-20-2 (Silber).
- Ford Fiesta (Typ JA8) 10/2008 → mit Display: Varianten 281114-21-1 / 381114-21-1 (Schwarz) und 281114-21-2 / 381114-21-2 (Silber).
- Ford C-Max (Typ DSA) 12/2010 →, Ford Kuga (Facelift dm2) 03/2013 →: Varianten 281114-22-1 / 381114-22-1 (Klavier-Schwarz), 281114-22-2 / 381114-22-2 (Dunkelgrau), 281114-22-3 / 381114-22-3 (Dunkelbraun), 281114-22-4 / 381114-22-4 (Matt Schwarz).
- Ford Focus (Typ DYB) 11/2012 →: Variante 281114-23-1 / 381114-23-1 (Schwarz).
- Ford B-Max (Typ JK8) 11/2012 →: Varianten 281114-24-1 / 381114-24-1 (Nestor-Silber), 281114-24-2 / 381114-24-2 (Klavier-Schwarz).
- Ford Transit Custom (Typ FCC) 11/2012 → und Ford Tourneo Custom (Typ FAC) 11/2012 →: Varianten 381114-26-1 (Silber), 381114-26-2 (Nebel), 381114-26-3 (Pegasus).
Praktische Montage- und elektrische Hinweise
- Beim Austausch sind Drahtfarben und Pin-Konfiguration mit dem Leitungsdiagramm des Fahrzeugs abzugleichen. Falsches Anschließen kann die festgestellte Funktion von Notblinkern und Zentralverriegelung beeinträchtigen.
- Der Kontakt ist dafür vorgesehen, mit der Zündung versorgt zu werden (Relaiskontakt 15). In einigen Installationen ist eine direkte Verbindung von Kontakt 15 zu Pin 3 des Kontakts erforderlich – dies vor der Montage im Fahrzeug-Schaltplan prüfen.
- Das Produkt wird in Varianten geliefert, die dem Fabrikfinish entsprechen; wählen Sie die korrekte MPN- oder Farbcodierung, um visuelle und funktionale Kompatibilität sicherzustellen.
Identifikation
Marke: ACV. Die Herstellernummer (MPN) 194.09.69 und GTIN 4026274022049 können zur Bestell- und Ersatzteilrecherche verwendet werden, um die korrekte Variante für das spezifische Ford-Innenraumdesign sicherzustellen.
Wenn Sie eine Modell- oder Variantenauthentifizierung benötigen, wird empfohlen, die Fahrzeug-Typengenehmigungsdaten zu prüfen oder das Fahrzeugmodelljahr und den Dashpanel-Code zu übermitteln, damit der richtige Code (z. B. 281114-22-1 usw.) der aktuellen Finish- und Funktionsvariante zugeordnet werden kann.
