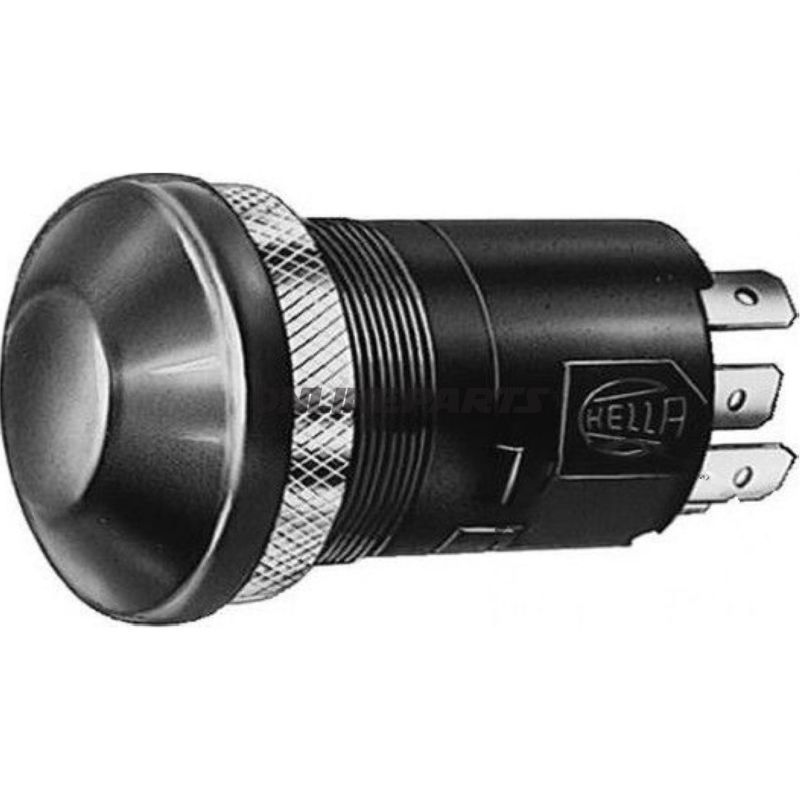

Warnblinkschalter für das Armaturenbrett — Druckschalter mit eingebauter Kontrollleuchte
Produkt: Warnblinkschalter von Hella (MPN: 145.12.36, GTIN: 4082300054828). Dieser Schalter ist zur Installation vor dem Armaturenbrett vorgesehen und wird verwendet, um alle Blinkleuchten des Motorrads oder Fahrzeugs gleichzeitig als Warnsignal zu aktivieren.
Funktion und Anwendung
- Die Hauptfunktion des Schalters ist das Aktivieren der Warnblinkfunktion über einen Druckschalter (Pressostat) mit zwei Schaltstellungen: 0 = aus, 1 = ein.
- Die Kontrollleuchte im Knopf ist rot und mit einem Warnsymbol gekennzeichnet, was eine visuelle Bestätigung im Bereich des Armaturenbretts bietet, auch bei Staub- und leichter Wasserbelastung.
- Die Konstruktion des Schalters und die Anschlussklemmen (inkl. Kontakt bezeichnet mit 30b) sind für den Einbau in das vordere Armaturenbrett ausgelegt, wo Platz und Sichtbarkeit entscheidend sind.
Materialien und elektrische Eigenschaften
- Die Kontrollleuchte wird mit einer eingebauten 12-V-Glühlampe des Typs W1,2W geliefert.
- Die elektrische Belastbarkeit ist mit 14 A bei 12 V und 7 A bei 24 V angegeben — Werte, die die maximale Tragfähigkeit des Kontakts im normalen Betrieb beschreiben.
- Der Anschluss erfolgt über Flachstecker (Löt- bzw. Flachkontakt) 6,3 mm, ein in Fahrzeuginstallationen häufig verwendetes Anschlussformat, das Austausch oder Anschluss für den Mechaniker erleichtert.
Schutz und Montage
- Die Vorderseite ist spritzwassergeschützt gemäß DIN 40 050, klassifiziert als IP66 A, was hohe Beständigkeit gegen das Eindringen von Staub und Widerstand gegen starke Wasserspritzer bedeutet — geeignet für die Platzierung vor dem Armaturenbrett.
- Die Montage ist für den Einbau in das Armaturenbrett mit standardmäßigen Flachsteckeranschlüssen vorgesehen; die Anzahl der Anschlüsse wird mit 9 angegeben, was auf mehrere interne Verbindungen und sichere Kontaktpunkte hinweist.
Kompatibilität und Anwendungsüberlegungen
- Der Hersteller Hella liefert Original- und Aftermarket-Komponenten für viele Fahrzeuge; MPN 145.12.36 sollte mit dem Fahrzeug-Schaltplan abgeglichen werden, um elektrische Kompatibilität sicherzustellen, besonders wenn das Fahrzeug ein 12-V- oder 24-V-System hat.
- Der Schalter ist für die direkte Integration in bestehende Kabelbäume mit 6,3-mm-Flachsteckern ausgelegt. Bei Anpassungen des Kabelbaums wird eine korrekte Sicherungsdimensionierung entsprechend der angegebenen Belastbarkeit empfohlen.
- Da der Lampentyp W1,2W ist, müssen Ersatzlampen oder Änderungen dieser Spezifikation entsprechen, um eine korrekte Funktion und die richtige Kontrollleuchtenhelligkeit zu gewährleisten.
Technisches Datenblatt
- Hersteller: Hella
- MPN: 145.12.36
- GTIN: 4082300054828
- Betätigungsart: Druckschalter (Pressostat)
- Schaltstellungen: 2 (0 = off, 1 = on)
- Lampentyp: W1,2W (eingebaut 12 V)
- Anschluss: Flachstecker 6,3 mm
- Anzahl Anschlüsse: 9
- Belastbarkeit: 14 A bei 12 V / 7 A bei 24 V
- Schutzart: Spritzwassergeschützt nach DIN 40 050 (IP66 A) bei Frontmontage
Hinweise zur Montagearbeit
- Überprüfen Sie vor der Montage stets die Sicherungen und deren Dimensionierung im Stromkreis.
- Beim Austausch eines vorhandenen Schalters vergewissern Sie sich, dass die 6,3-mm-Flachstecker zum Fahrzeugsstecker passen oder verwenden Sie geeignete Adapter für eine korrekte elektrische Verbindung.
- Da die Komponente eine eingebaute 12-V-Lampe enthält, ist bei Tests und Betrieb in Fahrzeugen mit 24-V-Systemen auf die Spannungsanforderungen der Lampe zu achten.
Das Modell 145.12.36 von Hella (GTIN 4082300054828) ist ein technisch gut beschriebenes Warnblinkschalter, geeignet für professionelle Installationen in Armaturenbrettern, wo standardisierte Anschlüsse und eine spritzwassergeschützte Front gewünscht sind.
