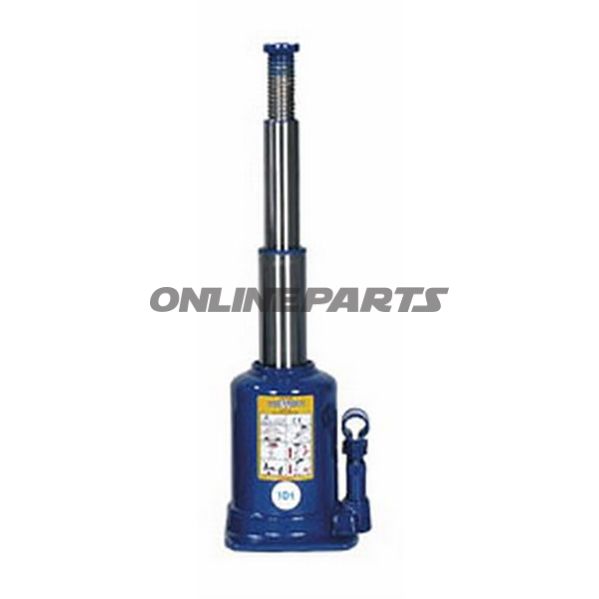

Hydraulischer Wagenheber (Teleskop) bis 10.000 kg – ATG 10-200
Produktname: VAGNLYFTER ATG 10-200
MPN: 663.03.62
GTIN: 109.744.5
VAGNLYFTER ATG 10-200 ist ein hydraulischer Unterstellhebel mit Teleskopausführung, konzipiert zum Heben und Abstützen schwerer Fahrzeuge und Achsgruppen. Er kombiniert eine kompakte Grundfläche mit großer Hebehöhe durch zwei hydraulische Kolben. Die Beschreibung richtet sich an Mechaniker und erfahrene Motorradfahrer, die technische Details zu Funktion, Materialien und Abmessungen benötigen.
Funktion und Anwendung
- Hydraulisches Heben: Zwei Kolben ermöglichen eine große hydraulische Hublänge (262 mm) und feine Abstimmung beim Heben und Absenken.
- Teleskopische Bauweise: Ermöglicht eine niedrige Einstiegshöhe beim Start (200 mm Bauhöhe) und eine gesamt maximale Höhe von 530 mm nach vollständiger Ausfaltung.
- Sichere Abstützung: Integriertes Sicherheitsventil verringert das Überlastungsrisiko, und der arretierbare Pumpengriff sorgt für unbeabsichtigte Bewegungen während der Arbeit.
- Praktischer Transport: Griffhalter und Stützkappe erleichtern das Positionieren und Fixieren des Hebers während der Arbeit.
Materialien und Konstruktionsmerkmale
Die Einheit besteht aus robusten Stahlkonstruktionen für den Werkstattbetrieb. Das Pumpengehäuse ist kugelförmig gestaltet, um Haltbarkeit zu verbessern und die Belastung um die Hydraulikbauteile herum zu verteilen. Hydraulikkomponenten und Spannfunktionen sind für einen Betriebstemperaturbereich von -20 °C bis +70 °C dimensioniert, was den Lift sowohl in kalten als auch in warmen Arbeitsumgebungen geeignet macht.
Technische Daten
- Lastkapazität: 10.000 kg
- Bauhöhe (Einstieg / Höhe im niedrigsten Zustand): 200 mm
- Spindeljustierung: 68 mm (Feinjustierung der Hebehöhe)
- Hydraulische Hublänge: 262 mm
- Gesamtmaxhöhe: 530 mm
- Durchmesser/Höhe der Stützkappe: 43 mm
- Standfläche: 164 x 160 mm
- Gewicht: 8,8 kg
Sicherheit und Normen
Das Gerät verfügt über ein Sicherheitsventil, um Überlastung zu verhindern. Das Produkt erfüllt verschiedene geltende Normen und wird mit Unterlagen zu technischen Anforderungen (BWB) geliefert, welche Übereinstimmung mit relevanten technischen Spezifikationen bestätigen.
Kompatibilität und Anwendungstipps
- Geeignet für Garagenumgebungen, Werkstätten und mobilen Service, wo hohes Heben mit begrenztem Bodenplatzbedarf kombiniert wird.
- Passt zur Abstützung von Achsen, Getriebegehäusen oder Karosserieteilen innerhalb der angegebenen Kapazität.
- Beim Heben von Fahrzeugen ist der korrekt unterstützende Punkt und die Hebekapazität vor Arbeitsbeginn immer zu verifizieren.
Hinweise
MPN 663.03.62 und GTIN 109.744.5 identifizieren dieses spezifische Modell und helfen bei der Ersatzteilbestellung oder bei Anfragen zur technischen Dokumentation. Die Produktbeschreibung enthält keine Informationen zur Verpackungsmenge; Kauf und Lieferung erfolgen gemäß der üblichen Praxis des Lieferanten.
