Vorspannwerkz 56-70 Mmfür Geschlitzte Silentlager

Uni-Befestigungsvorrichtung für schlitzbare stille Lager (56–70 mm)

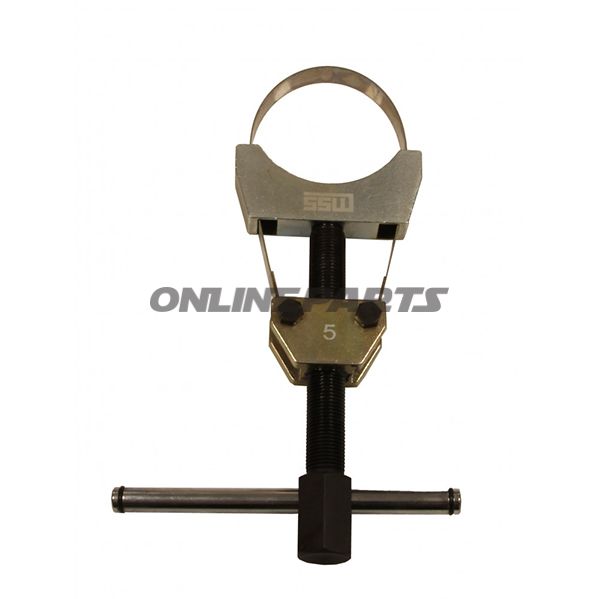

Produkt: Uni-Befestigungsvorrichtung für schlitzbare stille Lager bei Einsatz im Sitz. Dieses Werkzeug stammt von SSW Schmack (MPN: 617.02.92, GTIN: 4260041797604) und ist für präzises Vorspannen von Lagern mit äußeren Durchmesser von 56 bis 70 mm vorgesehen.

Funktion und Anwendung

• Die primäre Funktion des Werkzeugs ist die Erzeugung eines kontrollierten Vorspannens bei schlitzbaren stillen Lagern (Silentlager), um das Einpressen in das Lager/Sitz ohne Beschädigung des Lagergehäuses oder des Lagers zu ermöglichen.
• Es wird zunächst angewendet, indem das Stahlband des Werkzeugs um den äußeren Umfang des Lagers gelegt wird; anschließend wird das Band mithilfe einer Spindel gespannt, die das Band zieht und eine gleichmäßige radiale Vorspannung erzeugt.
• Wenn das Lager auf die korrekte Dimension vorgespannt ist, kann es mit geringem Risikoverhalten für Verformung oder unbeabsichtigtes Gleiten beim Einpressen in den Sitz eingesetzt werden.

Technische Beschreibung

• Arbeitsbereich: äußerer Durchmesser 56–70 mm (angepasst für schlitzbare stille Lager).
• Vörspannungsmechanismus: Stahlband, das über eine mechanische Spindel aktiviert wird – Konstruktion sorgt für gleichmäßigen Umschließungsdruck um das Lager.
• Ausgelegt, um gleichmäßigen Druck ohne Punktbelastungen zu verwenden, wodurch das Risiko von Schäden am Lagerprofil oder an der Sitzkante reduziert wird.

Materialien und Haltbarkeit

• Das Stahlband besteht aus hochfestem Stahl mit Oberflächenbehandlung, die Zugfestigkeit und übliche Montagenbelastungen widersteht.
• Spindel und zugehörige Mechanik sind typischerweise aus gehärtetem Stahl gefertigt, um stabile Spannung und lange Lebensdauer bei werkstattbetrieb zu gewährleisten.
• Die Materialwahl ist auf wiederholte Nutzung in Montagemilieu abgestimmt; der Werkzeugaufbau fokussiert auf funktionale Robustheit statt kosmetischer Details.

Praktische Vorteile

• Verringert das Risiko von Verformungen schlitzbarer stille Lager bei der Montage im Vergleich zu ungenauen Methoden.
• Ermöglicht es, das Lager gleichmäßig und kontrolliert vorzuspannen, wodurch das Einpressen in eng tolerierte Sitze erleichtert wird.
• Besonders relevant bei Arbeiten mit geräuschreduzierenden (Silent) Lagern, bei denen eine korrekte Montage entscheidend für Funktion und Lebensdauer ist.

Kompatibilität und Anwendungstipps

• Geeignet für schlitzbare (geteilte) silent-Lager mit äußeren Durchmesser 56–70 mm; nicht alle Lagertypen sind identisch, daher Maße und Spaltentyp vor dem Gebrauch bestätigen.
• Verwenden Sie geeignetes Stützwerkzeug beim Einpressen (z. B. Präzisionspresse oder Pressvorrichtung), um eine senkrechte Einpressung sicherzustellen und verbogene Belastung am Lager zu vermeiden.
• Vor jeder Operation Band und Spindel auf Verschleiß prüfen; beschädigte Komponenten austauschen, um ungleichmäßige Vorspannung zu vermeiden.

Identifikation: Hersteller SSW Schmack wird als Marke angegeben. Produkt-MPN ist 617.02.92 und GTIN 4260041797604, was für die Recherche von Ersatzteilinformationen, Dokumentation und Sicherstellung des korrekten Modells beim Einkauf verwendet werden kann.

Diese Beschreibung richtet sich an Mechaniker und erfahrene Motorradfahrer, die praxisnahe, technische Informationen über die Funktion des Werkzeugs, Materialauswahl und Anwendung bei der Montage von schlitzbaren stillen Lagern benötigen.
