Vorgabestück

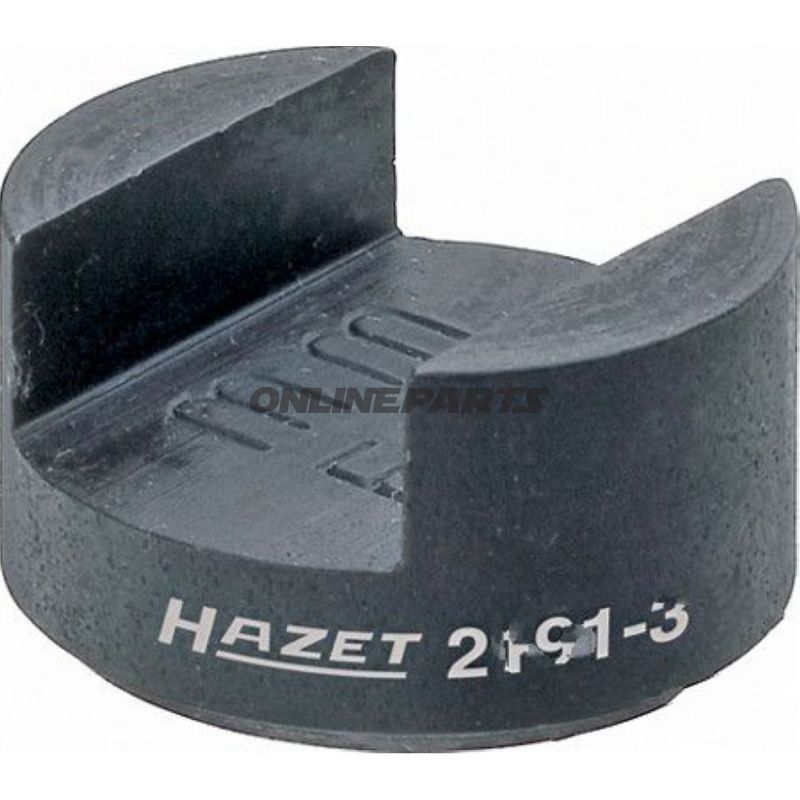

Vorgabestück — Stück zum Kanting und leichter Montage an Rohren (Ø 4,75–10,0 mm)

Produkt: Vorgabestück von Hazet (MPN: 606.52.13, GTIN: 4000896013821). Dieses Werkstück ist für Kantungen (Bördel) Typen "E" und "F" sowie für einfache 180°-Oplægning auf Rohren mit Wandstärken von 0,7 mm und 1,0 mm vorgesehen.

Funktion und Anwendung

• Vorgabestück fungiert als Formteil zum Kant- bzw. Oplægning von Rohrenden und wird in Prozessen verwendet, bei denen eine definierte Kante oder Flanschpartie vor dem Zusammenbau oder weiterer Verarbeitung geschaffen werden muss.
• Kann sowohl für Kantprofile mit Bezeichnung "E" und "F" als auch für einfache 180°-Oplægningar eingesetzt werden, wodurch es sich für kleinere bulktechnische Aufgaben und Präzisionsarbeiten bei Montage oder Rohrvorbereitung eignet.
• Passt zu Rohren mit äußeren Durchmessern im Bereich Ø 4,75–10,0 mm bei einer Wandstärke von entweder 0,7 mm oder 1,0 mm.

Material und Eigenschaften

• Als Hazet-Standardstück wird dieses Werkzeug typischerweise aus gehärtetem Werkzeugstahl hergestellt und mit einer Oberflächenbearbeitung versehen, um Verschleißfestigkeit und wiederholte Präzision unter Last zu gewährleisten. Die Materialwahl sorgt für stabile Formtreue bei wiederholten Kantungen.
• Oberflächenfinish reduziert die Reibung zwischen Werkzeug und Werkstück und verringert das Risiko der Verschmutzung der Rohranläufe, was bei anschließender Montage oderSchweißung wesentlich ist.
• Die Abmessungen sind für eine passgenaue Anpassung an die angegebenen Wandstärken ausgelegt; korrekte Verwendung minimiert Verformungen außerhalb des Kantbereichs.

Technische Details

• Geeigneter Rohrdurchmesser: Ø 4,75 mm bis 10,0 mm.
• Wandstärken: 0,7 mm und 1,0 mm.
• Kantungstypen: "E" und "F" sowie 180°-Oplægning.
• Hersteller: Hazet — eine bekannte Werkzeugmarke mit Fokus auf Industriestandard (MPN 606.52.13, GTIN 4000896013821).

Kompatibilität und anwendungsbezogene Überlegungen

• Überprüfen Sie jederzeit, ob die Abmessungen des Arbeitsstücks und die Wandstärke den angegebenen Werten entsprechen, um korrekte Kantungsergebnisse zu erzielen und Beschädigungen am Werkzeug oder am Werkstück zu vermeiden.
• Verwenden Sie geeignetes Press- oder Kantungswerkzeug, das für austauschbare Stücke konzipiert ist; die Haltbarkeit des Werkzeugs hängt von korrekter Einstellung von Druck und Zentrierung ab.
• Bei Serienfertigung sollte regelmäßig die Kantprofilkontrolle des Stücks durchgeführt werden, um fortlaufende Genauigkeit sicherzustellen und Abweichungen durch Verschleiß zu verhindern.

Gebrauchsanweisung — Kurzfassung

• Vorgabestück in kompatibles Press- oder Kantungswerkzeug gemäß Herstelleranleitung montieren.
• Korrekte Zentrierung des Rohrs sicherstellen und relevante Press-Parameter für die angegebene Wandstärke ablesen/einstellen.
• Nach jeder Serie die Kantengeometrie kontrollieren und das Stück auf Späne und eventuelle Partikel reinigen.

Identifikation

Dieses Stück wird unter Hazet-Artikelnummer 606.52.13 ausgeliefert und mit GTIN 4000896013821 registriert, was eine einfache Identifikation in Ersatzteilkatalogen und bei der Bestellung ermöglicht.
