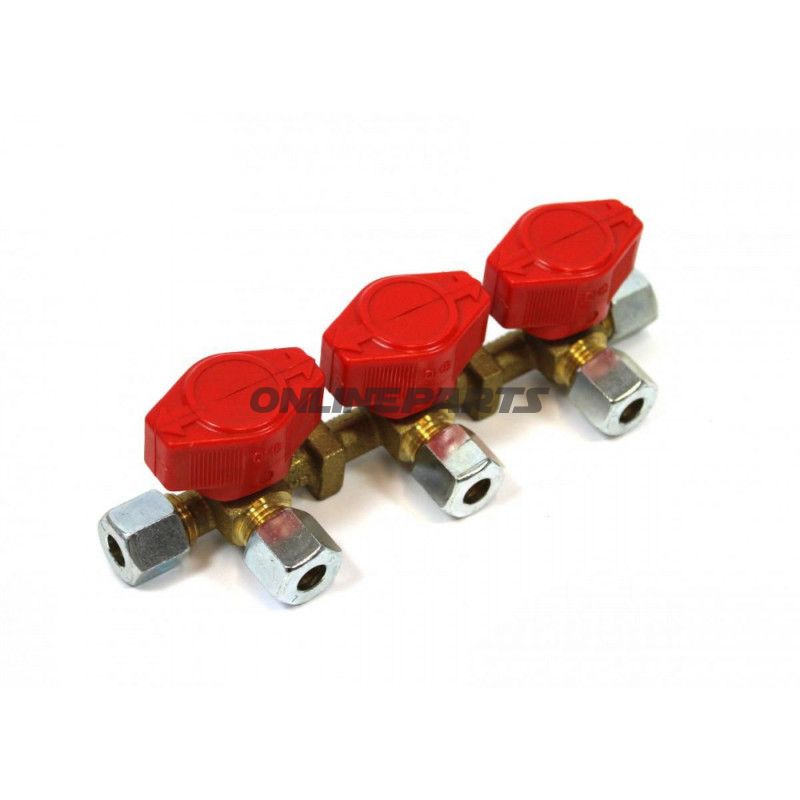

Verteilerblock (Manifold) — 8 mm Eingang zu 3 x 8 mm Ausgängen
Dieser Verteilerblock (Manifold) wird verwendet, um ein einzelnes 8 mm flexibles Schlauch- oder Rohrsystem auf drei separate 8 mm Ausgänge zu verteilen. Das Produkt eignet sich für Installationen an Motorrädern und Fahrzeugen, bei denen ein Medium — typischerweise Kraftstoff, Vakuum, Bremsflüssigkeit oder Druckluft – je nach Material- und Dichtungsart in mehrere Kreisläufe aufgespalten werden soll. GTIN: 76522064, MPN: 338.07.28.
Die Funktion ist einfach: Ein zentraler Eingang führt das Medium in den Block, wo es über innere Kanäle gleichmäßig zu drei separaten Ausgangssteckern verteilt wird. Jede Anschlusspunkt ist als Schellring-Verbindung ausgeführt, was bedeutet, dass der Schlauch über die Kante geschoben wird und durch eine Ring- oder Schelle fixiert wird, die eine mechanische und dichte Verbindung ohne Gewindeverbindungen gewährleistet.
- Anschlusstyp: Schellringanschlüsse an Ein- und Ausgängen für 8 mm Schlauch.
- Konfiguration: 1 x 8 mm Eingang → 3 x 8 mm Ausgänge.
- Anwendung: Verteilung von Flüssigkeiten oder Gasen in kleinen Kreisläufen an Motorrädern, Werkstattinstallationen oder Zubehörmontage.
Materialwahl und Dichtung sind entscheidend für eine korrekte Funktion. Diese Art von Verteilerblock wird typischerweise aus Metall (z. B. Messing oder Aluminium) oder technischem Kunststoff je nach Anforderungen an Druck, chemische Beständigkeit und Temperaturstabilität hergestellt. Metallische Lösungen bieten eine bessere Beständigkeit gegen mechanische Belastung und höhere Betriebstemperaturen, während Kunststoff leichter sein kann und gegen Korrosion resistent ist. Schellringanschlüsse erfordern passende Schlauchklemmen oder werkseitig montierte Ringe, um Langzeittäthigkeit bei Vibrationen sicherzustellen.
Praktische Überlegungen bei der Montage:
- Verwenden Sie korrekt dimensionierte Schläuche (8 mm Innendurchmesser) und passende Schlauchklemmen, um Leckagen bei Vibrationen und Druckschwankungen zu vermeiden.
- Prüfen Sie die Materialkompatibilität zwischen Medium (Kraftstoff, Öl, Bremsflüssigkeit, Frostschutzmittel usw.) und dem Verteilerblock-Material/Dichtungen.
- Positionieren Sie den Block so, dass Belastungen durch Schläuche keine Verwindung oder Zug an den Anschlüssen verursachen — kurze und gleichmäßige Schlauchführungen werden empfohlen.
- Bei Anwendungen in Kraftstoffsystemen oder unter Druck stehenden Systemen beachten Sie relevante Sicherheits- und Zertifizierungsanforderungen.
Für die Produktdaten ist kein Brand angegeben, aber die GTIN des Produkts (76522064) und die Hersteller-Teilenummer (MPN 338.07.28) können verwendet werden, um eine identische Ersatzteilzuordnung in Ersatzteil-Datenbanken oder bei Bestellungen sicherzustellen. Falls Dokumentation zur Materialart und zum maximal zulässigen Druck erforderlich ist, wird empfohlen, das technische Datenblatt zu prüfen oder den Anbieter mit der MPN nach spezifischen Materialien und Zulassungen zu kontaktieren.
Zusammenfassung technischer Vorteile:
- Einfache Aufteilung von einer Eingangs- zu drei Ausgängen ohne Gewinde oder Adapter.
- Schellringanschlüsse ermöglichen eine schnelle und robuste Installation bei korrekter Verwendung von Klemmen.
- MPN 338.07.28 macht die Komponente eindeutig identifizierbar bei Ersatzteilwechsel.
