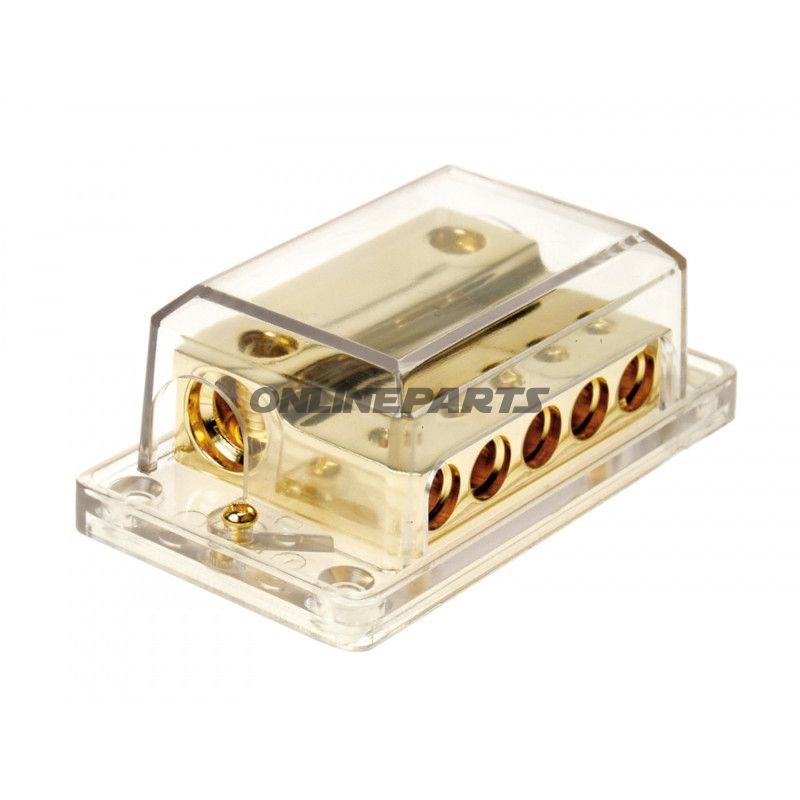

Verteilerblock für Stromverteilung — 2 Ein/5 Aus, 2x 35–50 mm² Eingang, 5x 20 mm² Ausgang
Produktübersicht: Dieser Verteilerblock von ACV (MPN: 194.09.91, GTIN: 4026724710502) ist darauf ausgelegt, eine Hochstromversorgung von zwei leistungsstarken Eingangsleitern auf fünf kleinere Ausgangsleiter zu verteilen. Er wird typischerweise in Fahrzeuginstallationen und Spezialinstallationen verwendet, bei denen eine zentrale Verteilung von Batterie- oder Generatorstrom auf mehrere Stromkreise erfolgen soll.
Funktion: Der Verteilerblock nimmt zwei Hauptversorgungen (jeweils 35–50 mm²) auf und liefert Strom an fünf separate Ausgänge, die für 20 mm² Kabel ausgelegt sind. Er bietet einen festen, niederohmigen Verbindungspunkt, der Spannungsabfall minimiert und eine gleichmäßige Lastverteilung zwischen den Ausgängen ermöglicht. Jeder Ausgang ist dafür ausgelegt, kontinuierlichen Strom aus der gesamten Eingangsleistung zu führen, abhängig von Installationsdimensionierung und Sicherungswahl.
Materialien und Aufbau:
- Leiter und Kontaktflächen: Messing/gelbmetallische Legierung mit guter elektrischer Leitfähigkeit und Korrosionsbeständigkeit, was eine niedrige Übergangswiderstand über die Zeit sicherstellt.
- Isolationskomponenten: Hochtemperaturbeständiger Kunststoff oder Polymer um Montage- und Isolationsbereiche herum zur sicheren Montage und zum Schutz vor unbeabsichtigter Kurzschlus.
- Montagemöglichkeiten: Loch- oder Schraubverbindungen zur mechanischen Befestigung, geeignet für Werkstattumgebungen und Fahrzeugrahmen.
Technische Eigenschaften und Anwendungsparameter:
- Eingänge: 2 x 35–50 mm² — vorgesehen für Hauptkabel von Batterie oder Generator.
- Ausgänge: 5 x 20 mm² — vorgesehen für Verteilung zu Sicherungspanelen, Verbrauchern oder Sekundärverteilern.
- Farbe: Gold-/Metallfinish — bezeichnet das elektrisch leitende Material (Messingbeschichtung).
- MPN: 194.09.91 und Marke: ACV — hilfreich bei Ersatzteilbestellungen und Suche in Händlerkatalogen.
- GTIN: 4026724710502 — verwendbar für Lagerverwaltung und Scan in Handelsketten.
Praktische Montageüberlegungen:
- Sicherstellen der korrekten Dimensionierung von Sicherungen oder Trennschaltern an jedem Ausgang entsprechend der Gesamtauslastung und der Leitungsquerschnitte.
- Überprüfen, dass Schraub- und Klemmverbindungen ausreichend angezogen sind, um Aufheizung bei hohen Strömen zu vermeiden. Verwenden Sie Drehmomentangaben, die geeignet sind für die Kabelquerschnitte und das Terminalmaterial.
- Setzen Sie den Block an einem Ort mit ausreichender Belüftung und Schutz vor direkter Exposition gegenüber Flüssigkeiten oder starker Verschmutzung; sorgen Sie für Zugang zu Inspektion und Wartung.
Kompatibilität: Benutzer – Mechaniker und Installateure – werden diesen Block mit gängigen Batterie- und Installationskabeln in Motorrädern, Autos oder anderen Fahrzeugen als kompatibel empfinden, wo Hauptkabel von 35–50 mm² auf mehrere 20 mm² Kreise verteilt werden sollen. Überprüfen Sie stets den physischen Platz, die Kabelschuhe und eventuelle Isolationsanforderungen im spezifischen Fahrzeug.
Qualität und Nachverfolgbarkeit: Der Hersteller ACV und die angegebene MPN und GTIN erleichtern die Identifikation in Ersatzteilkatalogen und sichern die Nachverfolgbarkeit bei Service und Nachbestellung.
Hinweis: Das Produkt wird als einzelner Verteilerblock geliefert, vorgesehen für die Installation; eventuelle zusätzliche Schrauben, Klemmen oder Kabelschuhe sollten gemäß Installationsanforderungen und mit geeigneter Dimensionierung für die jeweilige Anwendung ausgewählt werden.
