Verteil Bremsleitung M20x1 Id Bördel E

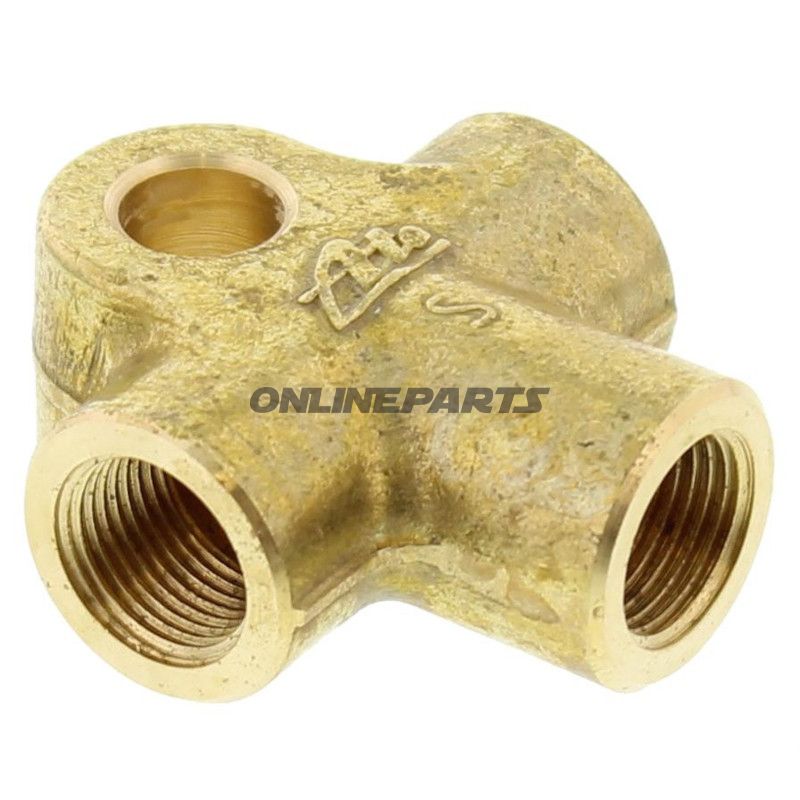

Bremsleitung-Verteiler (T-Form) für 6 mm Bremsleitungen – M20x1, Flanschmontage, Teil E

Produktübersicht: Dies ist ein dreizackiger Bremsleitungsverteiler in T-Form von ATE (MPN: 442.10.04, GTIN: 4006633192309). Er dient als Verbindung/Verteiler zwischen drei 6 mm Bremsleitungen oder -schläuchen und ist mit M12x1 Anschlussgewinde sowie M20x1 Innengewinde für das Montageset ausgeführt.

• Funktion: Der Verteiler sammelt oder teilt den hydraulischen Bremsfließweg zwischen drei Bahnen, sodass eine korrekte Druckverteilung auf mehrere Kreise erzielt wird. Typischerweise in bestehenden Bremssystemen verwendet, wo eine T-Verbindung mit Standard-6 mm Rohr/Bremsleitungen hergestellt werden soll.
• Montageart: Flanschmontage, vorgesehen zur Befestigung mit Schrauben durch den Flansch. Die Lochabstände sind mit 10,0 mm und 31,5 mm angegeben (Abstand zwischen relevanten Montageschrauben).
• Gewinde und Halterung: Anschlussgewinde M12x1 an den einzelnen Verbindungen, Gewindevariante gemäß DIN 74235 Form EL. Innen- oder Montagegewinde ist M20x1.

Materialwahl und Eigenschaften: Der Verteiler ist aus Metall gefertigt, geeignet für hydraulische Bremskreise (typisch Messing oder Stahl mit korrosionsbeständiger Oberflächenbeschichtung bei ATE). Das Material ist so gewählt, dass eine dichte Verbindung beim Verformen (Flare) gewährleistet ist und mechanische Langzeitfestigkeit unter Vibrations- und Druckbelastung bietet. Die Bördelform ist als E spezifiziert, was eine industriell standardisierte Flairform für 6 mm Schläuche/Rohre darstellt und eine formstabile Dichtung bei korrekt montierter Halterung sicherstellt.

• Bohr- und Abmessungen: Durchgang Ø: 8,3 mm. Länge: 36 mm.
• Bördelform: E (für 6 mm Bremsleitungen/Schläuche).
• Kompatibilität: Entwickelt für 6 mm Rohre/Bremsleitungen mit E-Bördeldichtung; passt typischerweise in Fahrzeugen und Systemen, die DIN 74235 Form EL Gewinde und M12x1 Anschlüsse verwenden. Überprüfen Sie immer die Kompatibilität mit den bestehenden Anschlüssen und der Halterungsmethode des Fahrzeugs vor der Montage.

Technische Vorteile: Einfache und kompakte T-Form, die Rohrführung minimiert und direkte Verteilung ermöglicht, ohne zusätzliche Adapter. Standardisierte Gewinde- und Bördeldimensionen ermöglichen die Wiederverwendung vorhandener Rohre und Fittings bei korrekter Biegung und Abdichtung.

Sicherheit und Montanleitung: Bei der Installation müssen Flansche und biegbare Enden sauber und frei von Verformungen sein. Verwenden Sie das passende Werkzeug für E-Bördeldichtung und beachten Sie die herstellerseitigen Montagehinweise hinsichtlich der Gewindezugkraft. Nach der Montage muss das System auf Leckagen geprüft werden, entsprechend den geltenden Sicherheitsvorschriften für hydraulische Bremssysteme.

Identifikation: Das Produkt wird von ATE geliefert und ist registriert unter MPN 442.10.04 und GTIN 4006633192309, was beim Einkauf oder bei der Suche in Teilenbasen verwendet werden kann.
