G1/4 – R1/4 Schraubverbindungserbindung für FOX 5500 AMS (JMP)

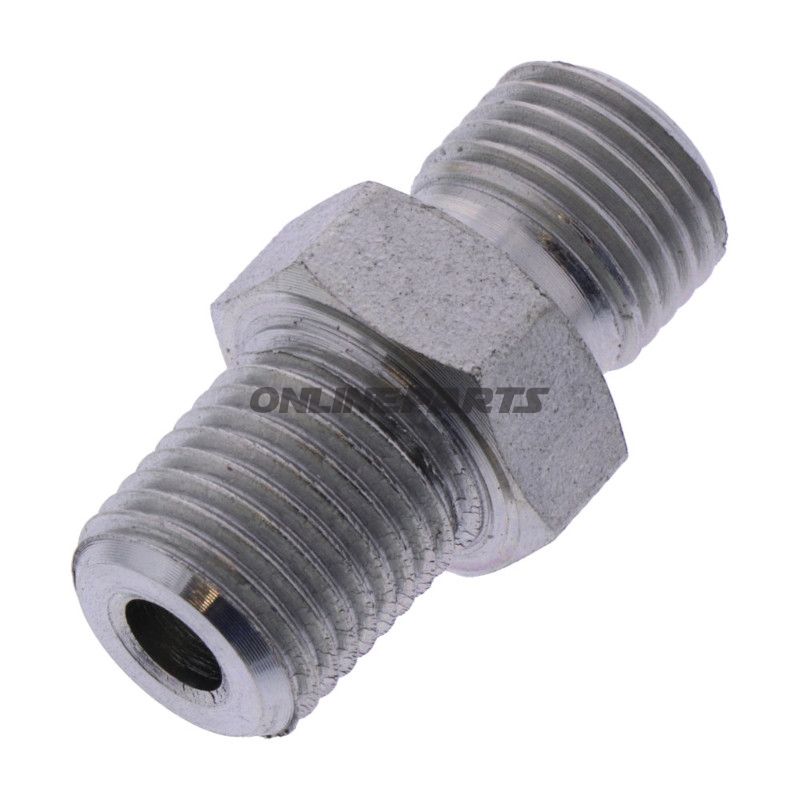

Produktübersicht: Dies ist eine JMP-original-Schraubverbindung mit Gewindeübergang G1/4" zu R1/4", vorgesehen für die Montage an FOX 5500 AMS-Komponenten. Das Produkt ist mit der Hersteller-Artikelnummer (MPN) 652.50.60 gekennzeichnet und wird in der JMP-Dokumentation als Teil EQ08005003165 bezeichnet.
Funktion: Der Übergang fungiert als mechanische Verbindungsbauteil zwischen zwei standardisierten Rohr-/Schlauchgewinden: das metrische/gasket-basierte G1/4" und der konischen Rohrverbindung R1/4". Er gewährleistet eine dichte Verbindung bei der Montage von Dämpfern, Luft- oder Hydrauliksystemen an FOX 5500 AMS-Einheiten, an denen unterschiedliche Gewindestandards aufeinandertreffen. Die Länge, die in den Herstellerdaten angegeben ist, beträgt 19 mm und beeinflusst die gegenseitige Versenkung und die erforderliche Gegenfläche bei der Montage.
Material und Eigenschaften:
- Materialauswahl: JMP kennzeichnet dies als originales Ersatzteil; das Material ist typischerweise Metall (Stahl oder Messing), gefertigt, um mechanische Belastung und Dichtungsanforderungen in Dämpfer-/Hydraulikumgebungen standzuhalten. Das konkrete Material ist in den beigefügten Daten nicht explizit spezifiziert.
- Oberfläche und Behandlung: JMP-Bauteile dieses Typs verfügen normalerweise über eine Oberflächenbehandlung zum Korrosionsschutz (z.B. Verzinnung oder Zink), was das Risiko galvanischer Korrosion beim Kontakt mit anderen Metallteilen reduziert. Prüfen Sie beim Lieferanten, falls Korrosionsschutz für Ihre Anwendung kritisch ist.
- Dichtung: Die Verbindung ist so ausgelegt, dass sie mit gängigen Dichtmethoden für G1/4/R1/4 funktioniert (Dichtungen, konische Dittings oder passende PTFE-Dichtungen je nach Systemanforderungen).
Kompatibilität und Anwendung: Die Bezeichnung des Bauteils verweist explizit auf FOX 5500 AMS-Montagepunkte; Benutzer sollten Übereinstimmung zwischen Gewindetyp und Länge in ihrer konkreten Anwendung prüfen. Da die Länge 19 mm beträgt, muss dies in die Gesamtkonfiguration eingepasst werden, um korrekte Versenkung und Dichtung sicherzustellen. Die MPN 652.50.60 und JMP-Verweis EQ08005003165 können für den Abgleich mit Ersatzteillisten von FOX oder Werkzeugsystemen verwendet werden.
Technische Vorteile:
- Original JMP-Teil gewährleistet Kompatibilität mit den Befestigungspunkten, die JMP für FOX 5500 AMS spezifiziert hat.
- Standardisierte Gewindetypen (G1/4"/R1/4") erleichtern den Austausch oder die Integration in bestehende Systeme ohne weitere Anpassungen.
- Kompakte Länge (19 mm) reduziert auffällige Bauteile und kann in engen Montageräumen vorteilhaft sein.
Identifikation: Marke: JMP. MPN (Hersteller-Teilenummer): 652.50.60. Herstellerinterne Referenz: EQ08005003165. GTIN ist in den vorliegenden Daten nicht angegeben.
Empfehlungen bei der Montage:
- Die Gewinde reinigen und Dichtflächen/Dichtflächen vor der Montage überprüfen.
- Beim Zusammenbau das korrekte Drehmoment verwenden, um ein Überdrehen zu vermeiden, das konische Dichtungen oder Gewinde beschädigen könnte.
- Bei Arbeiten an druckbeaufschlagten Systemen: Dichtheit nach der Montage prüfen und die Herstellerverfahren für FOX 5500 AMS befolgen.
Hinweis: Die verfügbaren Daten enthalten keine explizite Materialbeschreibung oder GTIN. Falls Materialtyp, Oberflächenbehandlung oder Rückverfolgbarkeit über GTIN für Ihre Anwendung entscheidend ist, wird empfohlen, diese Details bei JMP oder Ihrem Lieferanten vor der Montage zu bestätigen.
