Verschraubung Ac

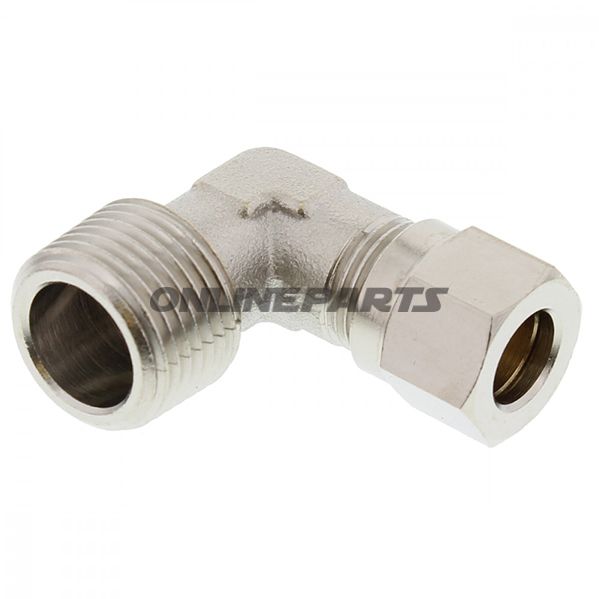

Vinkelkegleverschraubung für 8 mm Rohr – Anschluss AC

Produkt: Anschluss AC (Vinkelkegleverschraubung) von AC Hydraulic. GTIN: 02.510.00. Hersteller und Teilenummer (MPN): AC Hydraulic, 652.06.00.

Dieser Anschluss ist eine Vinkelkegleverschraubung, ausgelegt für Hochdrucksysteme mit 8 mm Rohrführung und mit einer Gewindeanschlussung in G 3/8". Die primäre Funktion besteht darin, Rohre an einem 90°-Wendepunkt zu verbinden, wo eine dichte und mechanisch robuste Übergangslösung zwischen Rohr und Gewindekomponenten erforderlich ist.

• Funktion: Schafft eine dichte, mechanische Verbindung zwischen 8 mm Rohr und einem G 3/8" Gewindeanschluss in einer Winkelkonfiguration. Die Kegelflachend-Konstruktion bietet eine Metall-zu-Metall-Dichtung, die eine korrekte Montage erfordert, um eine leckagefreie Verbindung zu erreichen.
• Material: Aus Stahl gefertigt. Stahl bietet hohe Festigkeit, Verschleißfestigkeit und Widerstandsfähigkeit gegenüber mechanischen Beanspruchungen in hydraulischen Systemen. Abhängig von der Oberflächenbehandlung (nicht spezifiziert) kann der Korrosionsschutz variieren; in Umgebungen mit Feuchtigkeit oder korrosiven Bedingungen wird geeigneter Oberflächenschutz oder die Wahl eines korrosionsbeständigen Materials empfohlen.
• Abmessungen und Anschluss: Anschluss für 8 mm Rohr sowie Gewindegröße G 3/8". Das Gewindetyp G (paralleler zylindrischer Rohrgewinde) erfordert häufig Dichtung mit geeigneter Dichtung oder Dichtmittel gemäß Installationsanleitung und Systemanforderungen.
• Anwendungsbereich: Geeignet für Hydraulik- und Pneumatikinstallationen, Maschinenbau und Werkstattverbindungen, bei denen Rohre mit einem Außendurchmesser von 8 mm in einem Winkel mit G 3/8" Gewindeanschluss geführt werden müssen. Kann sowohl in festen als auch servicefreundlichen Verbindungen verwendet werden, sofern eine korrekte Montage erfolgt.

Technische Überlegungen bei der Montage:

• Stellen Sie sicher, dass das Rohrende ordnungsgemäß gebrochen und gereinigt ist, bevor die Verbindung montiert wird, um eine korrekte Passform und Dichtfläche zu gewährleisten.
• Die Kegelflanschverschraubung erfordert das passende Anzugsdrehmoment; Überdrehen kann die Dichtfläche verformen und Leckagen verursachen, Unterziehen kann zu schlechter Dichtung führen.
• Die Verwendung von Dichtmitteln am G-Gewinde deckt die konische Dichtung nicht ab; folgen Sie daher den Anweisungen des Herstellers zur Kombination von Dichtungen oder Dichtmitteln bei der Gewindeanschlussverbindung.
• Überprüfen Sie die Kompatibilität mit dem Arbeitsdruck des Systems und dem mitgelieferten Rohrmaterial; Stahlkomponenten können galvanische Korrosion übertragen, wenn sie mit inkompatiblen Materialien ohne Isolierung kombiniert werden.

Materialeigenschaften und Haltbarkeit: Stahl als Grundmaterial bietet gute mechanische Festigkeit und dimensionsstabile Stabilität unter Druck und Vibration. Die Haltbarkeit hängt von der Oberflächenbehandlung (Chromatierung, Verzinkung, Nitrierung usw.) und der Umgebung ab. Wenn der Einsatz in korrosiven Umgebungen oder im Freien erfolgt, sollte ein Korrosionsschutz geprüft werden.

Kompatibilität und Identifikation: Das Produkt wird unter der Marke AC Hydraulic verkauft und identifiziert sich mit der MPN 652.06.00 und GTIN 02.510.00. Diese Nummern werden bei Bestellungen und bei der Prüfung von Ersatzteillisten verwendet, um eine korrekte Passform in bestehenden Systemen sicherzustellen.

Hinweise: Technische Daten wie Arbeitsdruck, Oberflächenbehandlung und Toleranzklassifikation sind in den bereitgestellten Angaben nicht angegeben. Bei kritischen Installationen wird empfohlen, die technische Dokumentation von AC Hydraulic oder das Datenblatt des Lieferanten zu konsultieren, um Druckgrenzen und Oberflächenbehandlung vor der Montage zu bestätigen.
