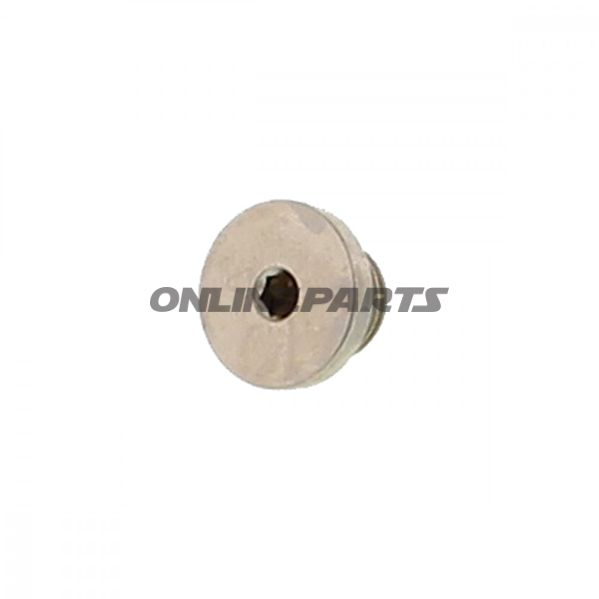

Verschlussschraubefuer Zylinder Ac Vl3/6/10

Cylinder Locking Screw for AC VL3/6/10 – closing/ seal screw with O-ring

Diese Zylinderlöse schraube ist für den Einsatz in den AC Hydraulic-Zylindern Typen VL3, VL6 und VL10 vorgesehen, wo sie als Schließ- und Dichtschraube im Hydraulik Kreislauf fungiert. Das Produkt wird als Originalteil von AC Hydraulic (Marke: AC Hydraulic) geliefert und ist aus Stahl gefertigt mit der zugehörigen O-Ring, um Dichtheit am Montagespoint sicherzustellen.

• Funktion: Die Verriegelungsschraube verschließt Zugänge oder Serviceöffnungen am Zylinder und sichert die mechanische Befestigung zugleich mit Dichtung gegen Leckage durch den mitgelieferten O-Ring. Sie ist so konzipiert, dass sie im Gewinde des Zylinders sitzt und hydraulischen Druck sowie Vibrationen während des Betriebs widersteht.
• Material und Eigenschaften: Die Schraube ist aus Stahl gefertigt, was notwendige Festigkeit und Formstabilität in hydraulischen Systemen bietet. Die Wahl des Stahls bedeutet gute mechanische Haltbarkeit bei normalen Betriebsbedingungen; die Oberflächenbehandlung hängt von den Spezifikationen des Herstellers zum Korrosionsschutz ab. Der O-Ring trägt zur Dichtung bei und reduziert das Risiko von Ölverlusten bei korrekter Montage.
• Abmessungen: Außendurchmesser (Ø): 15 mm. Länge: 9,75 mm. Diese Maße machen sie geeignet für die spezifizierten Zylindergehäuse-Ausführungen (VL3, VL6, VL10) von AC Hydraulic.
• Kompatibilität: Entwickelt für AC Hydraulic-Zylinder VL3, VL6 und VL10. Beim Austausch wird empfohlen, den Gewindetyp und die -tiefe des Zylinders sowie das Material des O-Rings zu überprüfen, um Kompatibilität mit dem verwendeten Hydrauliköl und der Betriebstemperatur sicherzustellen.
• Originalteil und Identifikation: Als Originalteil von AC Hydraulic ist die Verriegelungsschraube mit der Hersteller-Artikelnummer (MPN) 652.03.54 und GTIN/Artikelnummer 02.448 00 gekennzeichnet. Diese Referenzen werden typischerweise bei Bestellungen oder als Referenz in Ersatzteillisten verwendet.

Montage- und Betriebsnotizen: Beim Einbau müssen Gewinde und Sitz sauber und frei von Fremdkörpern sein. Der O-Ring muss unbeschädigt und korrekt positioniert sein, um eine optimale Dichtung zu erreichen; gegebenenfalls kann ein kompatibles Schmiermittel verwendet werden, um die Montage zu erleichtern, ohne den O-Ring zu beschädigen. Das Anziehen sollte gemäß den aktuellen Herstellervorgaben erfolgen, um ein Überdrehen des O-Rings oder Beschädigung des Gewindes zu vermeiden. Überprüfen Sie regelmäßig nach ersten Einsatzstunden auf Leckagen.

Technische Referenz: Marke: AC Hydraulic. MPN: 652.03.54. GTIN/Artikelnummer: 02.448 00.

Wenn Sie die Kompatibilität mit einem bestimmten Chassis oder Serienmodell überprüfen müssen, empfiehlt es sich, diese Abmessungen (Ø 15 mm, Länge 9,75 mm) und MPN 652.03.54 mit der Ersatzteilliste des Zylinders zu vergleichen oder AC Hydraulic für weitere technische Details zu kontaktieren.
