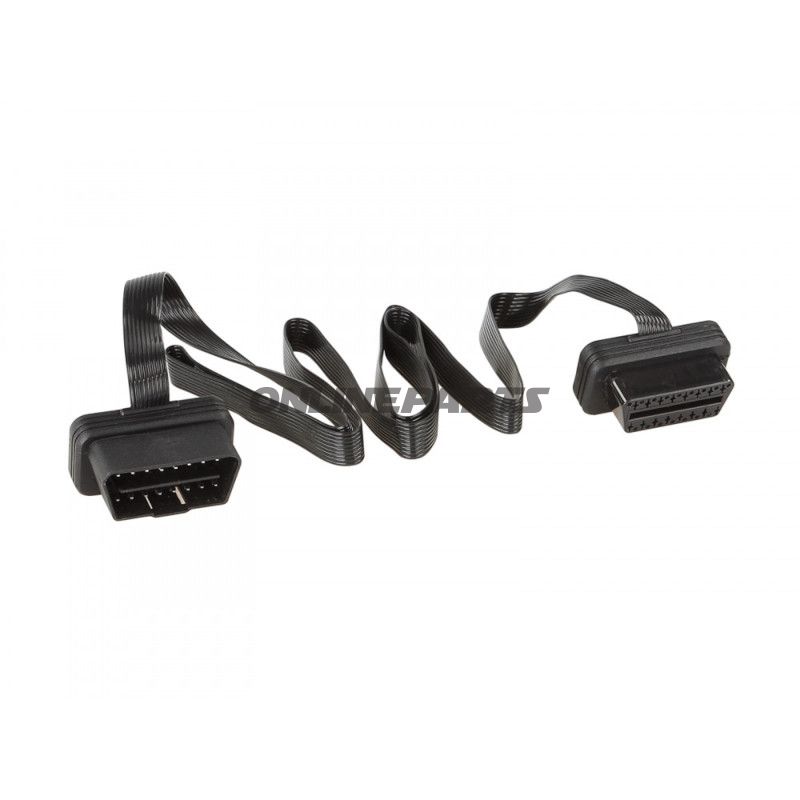

Verlängerungskabel OBD 100 cm

Verlängerungskabel für OBD-Stecker, 100 cm – Erweiterung der Diagnostikverbindung

Produktübersicht: Dieses Verlängerungskabel von ACV (MPN: 194.09.88, GTIN: 4026724335347) ist eine 100 cm lange OBD‑Verlängerung, die entwickelt wurde, um den Zugang zum standardisierten On‑Board-Diagnosis (OBD)‑Stecker des Fahrzeugs während der Fehlersuche, Probefahrt oder Installation von Aftermarket‑Geräten praktischer zu gestalten.

Funktion und Anwendung:

• Verlängert traditionellen OBD‑Stecker zu OBD‑Stecker, sodass Diagnosewerkzeuge, Datensammler oder temporäre Testinstallationen Zugriff haben, ohne direkt am Werksstandort unter dem Armaturenbrett arbeiten zu müssen.
• Verwendung bei statischer Auslesung und während Fahrversuchen, wobei die zusätzliche Länge eine bessere Arbeitsposition oder Platzierung der Diagnostik‑Ausrüstung im Fahrerbereich ermöglicht.
• Geeignet für Installationen, bei denen der OEM‑Stecker erhalten bleiben, aber durch eine andere Einheit via T‑Stück oder Winkeladapter verschoben oder ergänzt werden soll (stellen Sie sicher, dass passende Adapter vorhanden sind, z. B. OBD‑T‑Kabel oder 90°‑Adapter, falls erforderlich).

Materialien und Aufbau:

• Das Kabel ist als Flachbandkabel mit isolierten Leitern ausgeführt, was eine flache Profilierung und eine leichtere Verlegung hinter Armaturenbrettern oder durch enge Führungen ermöglicht.
• Die Stecker sind geformt und gefertigt, um die mechanischen Abmessungen und die Kontaktanordnung des Standard‑OBD‑Steckers zu entsprechen, sodass die elektrische Verbindung ohne Modifikation des ursprünglichen Fahrzeugsteckers erfolgt.
• Materialauswahl und Konstruktion sind auf pragmatischen Werkstattgebrauch ausgelegt: flexibel genug zum Verlegen, aber robust genug für mehrfache Anschluss- und Trennvorgänge während diagnostischer Arbeiten.

Installations- und Gebrauchshinweise:

• Länge: 100 cm — planen Sie die Platzierung und den kürzesten Verlegeweg, um unnötige Kabelreste zu vermeiden. Vermeiden Sie große Schlaufen, die hängen bleiben oder eingequetscht werden könnten.
• Verbindungsrichtung: OBD‑Stecker zu OBD‑Stecker. Sicherstellen, dass der Stecker korrekt eingesetzt und eingerastet ist, damit der Kontakt hergestellt wird.
• Bei gleichzeitiger Verwendung von T‑Steckern oder Adaptern: Prüfen Sie, ob zusätzliche Geräte elektrische Störungen verursachen, und dass alle Verbindungen mechanisch sicher sind.
• Das Produkt ist als externe Verlängerung vorgesehen und ändert das elektronische Steuersystem des Fahrzeugs nicht; vermeiden Sie eine dauerhafte Kabelausziehung durch bewegliche Teile oder Wärmebereiche ohne geeigneten Schutz.

Kompatibilität und Anwendungsbereiche:

• Kompatibel mit standardisierten OBD‑Steckern (gleiche Formfaktor wie werkseitig montierte OBD‑Ports). Wird in Fahrzeugen mit standardem OBD‑Anschluss unter dem Armaturenbrett, in der Mittelkonsole oder versteckten Paneelen verwendet.
• Geeignet für Werkstätten, mobile Techniker und erfahrene Motorrad- und Autoenthusiasten, die flexiblen Zugriff während Diagnostik und Fehlersuche benötigen.

Identifikation: ACV liefert dieses Modell unter MPN 194.09.88. Die GTIN‑Kode 4026724335347 kann zur eindeutigen Produktidentifikation beim Einkauf und der Lagerführung verwendet werden.

Sicherheit und Wartung:

• Kontrollieren Sie die Kabelverbindungen vor dem Gebrauch auf sichtbare Beschädigungen oder Korrosion.
• Vermeiden Sie es, Kabel Feuchtigkeit, scharfer mechanischer Belastung oder extremen Temperaturen ohne zusätzlichen Schutz auszusetzen.

Das Produkt wird als einzelne Verlängerungskabel für den OBD‑Stecker geliefert, ohne weitere Adapter oder mehrere Stecker in einem Gerät. Falls Y‑ oder Winkeladapter benötigt werden, verweisen separate Artikel und Kompatibilitätsprüfungen.
