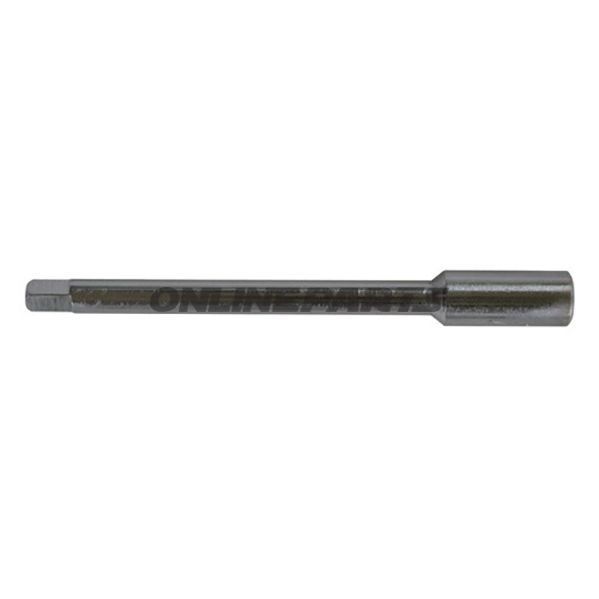

Verlängerung M5-M8 4.9 Mmfür Handgewindebohrer

Verlängerung M5–M8, 4,9 mm für handgeführte Bohrmaschinen (DIN 377-Handhände)

Diese Verlängerung ist für den Einsatz zusammen mit handgeführten Bohrmaschinen und Handgriffen (Griffe) gemäß DIN 377 vorgesehen. Sie ermöglicht den Zugriff auf tiefere oder schwer zugängliche Gewindebohrstellen, indem sie die Reichweite zwischen Spindel und dem quadratischen Oberteil des Handgriffs verlängert.

Produktidentifikation: GTIN 4250059513389, MPN 637.28.33.

• Funktion: Verlängert die Greiffläche/ die Vierkantflächen der Handgriffe, sodass Standardgriffe in den Größen M5, M6 und M8 in einer Arbeitsposition verwendet werden können, bei der die eigene Grifflänge des Griffs nicht ausreichend ist. Die Verlängerung überträgt Drehmoment vom Werkzeug zum Griff beim manuellen Gewindeschneiden.
• Abmessungen und Kompatibilität: Nominaldurchmesser 4,9 mm. Verwendet für metrische Gewinde M5, M6 und M8 in Verbindung mit Griffen gemäß DIN 377.
• Normen: hergestellt mit innerem und äußerem Vierkant gemäß DIN 10 (gehärteter Vierkant) sowie angepasst an Handgriffe nach DIN 377.
• Material und Oberfläche: Die Vierkantteile sind gehärtet, um Verschleiß zu widerstehen und die Passform bei der Momentübertragung zu bewahren. Härten reduziert Verformungen bei manueller Nutzung und erhöht die Widerstandsfähigkeit gegen Lockerung am Griffpunkt des Werkzeugs. Die Oberflächenbehandlung ist auf den typischen handwerklichen Einsatz abgestimmt — robust, ohne unnötige Behandlung.
• Anwendungsbereiche: Praktisch bei Reparaturen, Wartung und Werkstattarbeiten, wo inneren metrischen Gewinde aus Metall oder härteren Materialien geschnitten oder überprüft werden müssen und herkömmliche Handgriffe längenmäßig nicht ausreichen.

Technische Vorteile und Hinweise: Der gehärtete innere und äußere Vierkant sorgt für stabile Momentübertragung zum Handgriff, ohne über längere Zeit deutliches Passungsverlust. Die Bauweise minimiert das Risiko von abgerundeten Vierkanten, die bei Verwendung von nicht gehärteten Verlängerungen unter hohem manuellen Moment auftreten können. Verwenden Sie mit üblicher Werkzeughygiene und vermeiden Sie unnötige Überbelastung — die Verlängerung ist für manuelle Nutzung vorgesehen und nicht für kraftgesteuerte maschinelle Momentübertragung.

Montage und Verwendung: Führen Sie den Vierkant der Verlängerung in den Griffring oder in das Spindelnt-fangende Vierkant des Werkzeugs ein und montieren Sie anschließend den Handgriff in den gegenüberliegenden Vierkant der Verlängerung. Prüfen Sie die Passung und begrenzen Sie die Anwendung auf manuelles Moment. Nach Gebrauch reinigen Sie Kontaktflächen von Spänen und Schmiermittelresten, um die Passform zu bewahren und Korrosion zu verhindern.

Kompatibilität und Einschränkungen: Entwickelt für metrische Gewinde M5, M6 und M8 und Handgriffe nach DIN 377. Nicht geeignet als Ersatz für Spezialhalterungen für maschinengestütztes Gewindeschneiden oder bei höheren, kontinuierlichen Momentanforderungen als manuelles Arbeiten.

Produktdaten (im Text eingebettet zur Referenz): GTIN 4250059513389, MPN 637.28.33.
