Verg Deckel D Ortophva 17.5 70 Grad 23Mm

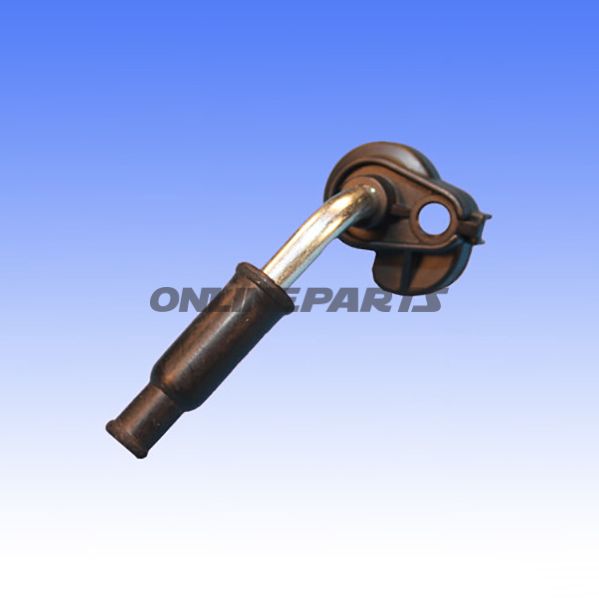

Ventildeckel für Dell Orto PHVA 17,5 (70°) – 23 mm Biege-Rohr

Produkt: Ventildeckel/Aufgebogenes Rohr für Dell Orto Vergaser, kompatibel mit PHVA 17,5-Modellen mit 70°-Winkel und 23 mm Durchmesser. Dieses Teil wird unter der Marke Dell Orto verkauft und identifiziert mit MPN 724.55.82 und GTIN 4043981050950.

Funktion

• Führt das Luft/Kraftstoff-Gemisch vom Ansaugstutzen des Vergasers weiter zum Ansaugsystem des Motors über einen abgewinkelten Kanal (70°), wodurch die Vergaserpositionierung in engen Motorräumen möglich wird.
• Sichert eine korrekte geometrische Verbindung zwischen dem PHVA 17,5-Vergaser und dem Ansaugkrümmer bei einem 23 mm Kupplungsdurchmesser.
• Kann bei Wartung oder Austausch verwendet werden, wenn das ursprüngliche Abgewinkelte Rohr beschädigt oder dicht ist und das Leerlaufverhalten/Leistung beeinflusst.

Material und Eigenschaften

• Hergestellt aus Materialien, die gegen ölhaltige Dämpfe und übliche Chemikalien der Kraftstoffumgebung beständig sind; die Konstruktion ist darauf ausgelegt, Verformungen bei Betriebstemperaturen zu reduzieren, während die Anschlussflächen dicht bleiben.
• Oberflächenbehandlung und Toleranzen sind so ausgelegt, dass sie eine enge Passung gegen Gummi- oder Silikonsaugluftschläuche gewährleisten, sodass Leckagen und Luftdurchtritt minimiert werden.
• Für mechanische Stabilität ausgelegt angesichts der Vibrationen und Druckwechsel, die bei kleinen Motorenrädern und Rollern mit PHVA-Vergasern typischerweise auftreten.

Kompatibilität und technische Hinweise

• In erster Linie vorgesehen für Dell Orto PHVA 17,5-Vergaser mit 70°-Winkel und 23 mm Anschluss. Verwenden Sie immer Teile, die dem Durchflussmaß des Vergasers entsprechen, um Messfehler der Kraftstoff/Luft-Gemischung zu vermeiden.
• Bei der Montage Hauptdüse- und Nadel-Einstellungen überprüfen (z. B. Empfehlungen aus der Serviceanleitung des Vergasers), da Änderungen der Ansauggeometrie das Mischungsverhalten beeinflussen können; dieses Produkt ändert Düsengrößen nicht, ermöglicht jedoch eine korrekte physische Verbindung.
• Wenn der Vergaser über einen E-Choke (elektrischer Choke) oder einen manuellen Choke verfügt, müssen die Kabelverlegungen und eventuelle Chokeklappen in der Verbindung nach der Montage frei beweglich geprüft werden.

Praktische Montagehinweise

• Reinigen Sie die Anschlussflächen und prüfen Sie den Zustand des Schlauchs, bevor Sie montieren, um eine dichte Kontaktfläche sicherzustellen.
• Verwenden Sie passende Klemmen mit korrekter Spannkraft – Übermäßige Spannung kann das obere Rohrende verformen und zu Undichtigkeiten führen.
• Prüfen Sie Kraftstoffleckagen und Luftdurchtritt bei niedrigem Leerlauf und unter Last nach der Installation.

Technische Identifikation

• Marke: Dell Orto (auf dem Produkt angegeben als Dell Orto).
• MPN: 724.55.82 — verwenden Sie dies bei Anfragen oder Bestellungen, um das richtige Ersatzteil sicherzustellen.
• GTIN: 4043981050950 — nützlich für systembasierte Suche und Lagerverwaltung.

Hinweise

• Die gezeigten/anderen dänischen und deutschen technischen Beschreibungen des Lieferanten können mehrere Varianten und Düsen-Größen für verschiedene PHVA-Modelle enthalten; diese Beschreibung bezieht sich speziell auf das Abgewinkelte Rohr/Ventildeckel für PHVA 17,5 mit 70° und 23 mm Anschluss (MPN 724.55.82).
• Bei Unsicherheit über die Kompatibilität mit einem bestimmten Motor oder Ansaugmanifold wird empfohlen, Maße zu überprüfen und gegebenenfalls mit der OEM-Teilnummer zu vergleichen, bevor die Montage erfolgt.
