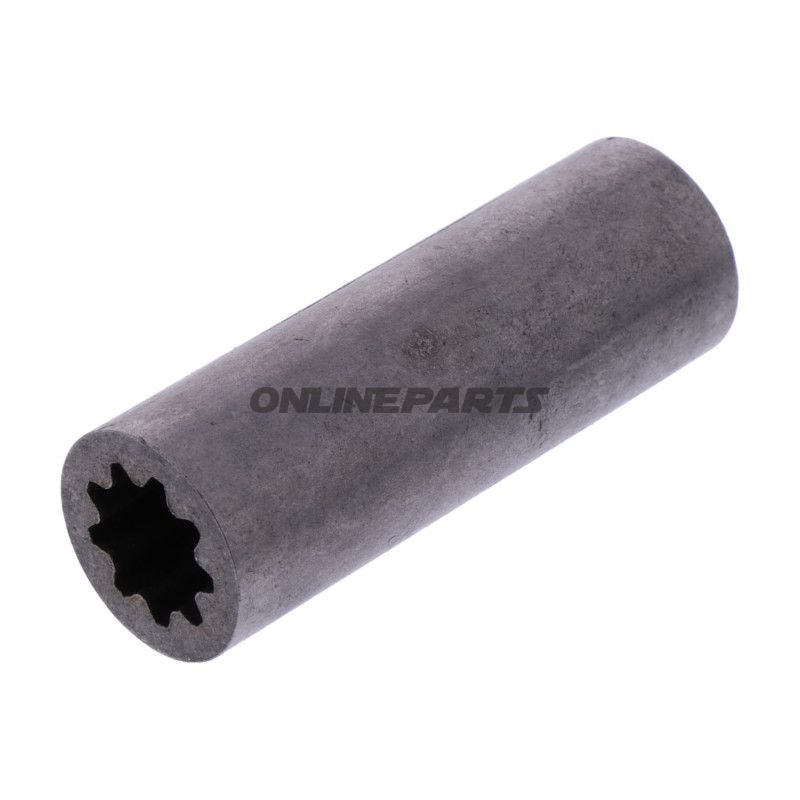

Verbindungsstecker zur Hydraulikpumpe (SE 6522030 09/21)
Produktname: SE 6522030 09/21 - Verbindungsstecker
Ersatzteilnummer (MPN): 652.30.66
Dieser Verbindungsstecker ist für die mechanische Verbindung zwischen dem treibenden Element und einer Hydraulikpumpe entwickelt. Er dient der Übertragung des Drehmoments und gleichzeitig der sicheren Zentrierung und Sperrung zwischen Wellen mit unterschiedlichen Profil- und Flachdurchführungen. Die unten stehende Beschreibung und Abmessungen stammen aus den Herstellerangaben zum Originalteil S-048-000001-G (JMP).
- Funktion: Der Verbinder fungiert als mechanischer Adapter, der eine Mehrzahn-Verbindung auf der einen Seite mit einer Vierkant-Welle (4-Flank) auf der anderen Seite verbindet. Er überträgt das Drehmoment von der Antriebsquelle auf die Hydraulikpumpe und sorgt gleichzeitig für eine korrekte axiale Positionierung.
- Abmessungen: Gesamtlänge: 54 mm; Außendurchmesser: 18,5 mm.
- Schnittstellenarten: 1x Mehrzahn-Verbindung (multi-tooth) und 1x Vierkant-Verbindung (4-Flank), ausgelegt, um exakt zu den genannten Wellenprofilen zu passen.
- Originalreferenz: Angegeben als Originalteil S-048-000001-G von JMP.
Material und Eigenschaften
Der Verbinder ist aus massivem Metall gefertigt und für mechanische Belastungen ausgelegt. Das Material ist typischerweise Stahl oder legierter Stahl mit Oberflächenbehandlung zum Widerstand gegen Verschleiß und Korrosion im normalen Betrieb. Die Konstruktion zielt darauf ab, eine hohe Formstabilität und eine präzise Passung der Zahnmuster und Flächen zu gewährleisten, um Spiel und ungleichmäßige Belastung zu minimieren.
Technische Vorteile
- Genaue Profilpassung zwischen Mehrzahn und Vierkant-Welle reduziert Vibrationsanteile und ungleiche Belastung.
- Robuste Bauweise geeignet für den Dauerbetrieb in Hydrauliksystemen mit moderatem bis hohem Moment.
- Kompakte Abmessungen (Länge 54 mm, Ø 18,5 mm) machen den Verbinder geeignet für enge Montagebedingungen in Motor- und Pumpenaggregaten.
Kompatibilität und Anwendung
Der Verbinder ist für Systeme vorgesehen, in denen eine Hydraulikpumpe mit der beschriebenen Profilierung an eine Antriebswelle angeschlossen wird. Er wird als JMP-Originalteil angegeben und sollte vor der Montage auf Passgenauigkeit mit den Zahn- und Wellenprofilen der Maschine überprüft werden. Die MPN 652.30.66 kann als Referenz bei Bestellung oder beim Vergleichen mit Fertigungsdaten verwendet werden.
Montage und Wartung
- Überprüfen Sie, dass sowohl Mehrzahn- als auch Vierkantprofil frei von Beschädigungen, Verschmutzungen und starkem Ablagerungskorrosionen vor der Montage sind.
- Stimmen Sie Einbautiefe und Momentübertragung genau ab, um schädliche Biegebelastungen an den Wellen zu vermeiden.
- Nach Festziehen und Kontrolle der axialen Position wird empfohlen, nach kurzer Probebetriebsphase erneut festzuziehen, um sicherzustellen, dass der Verbinder korrekt sitzt.
Identifikation
Das Produkt wird mit der Typenbezeichnung SE 6522030 09/21 und der Hersteller-Ersatzteilreferenz S-048-000001-G (JMP) identifiziert. Die angegebene MPN 652.30.66 sollte bei Anfragen und Bestellungen verwendet werden, um das korrekte Teil sicherzustellen.
Hinweis: Es liegen keine GTIN-Informationen in den verfügbaren Angaben vor.
