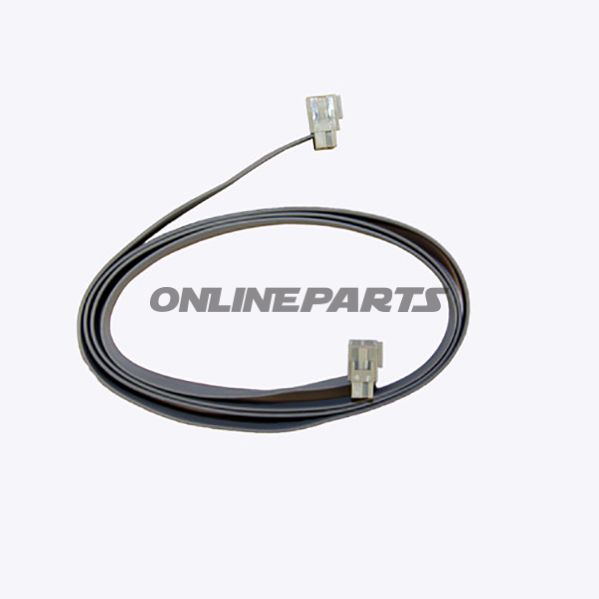

Verbindungskabel für Display – Geodyna / Hofmann (EAW0239D03A)
Dieses Verbindungskabel wird zur Verbindung zwischen dem Display und der Steuereinheit bei Hofmann/Geodyna Diagnose- und Messsystemen verwendet. Das Kabel überträgt sowohl Signale als auch ggf. Stromversorgung, abhängig von der Installationssituation, und ist für den Einsatz in Werkstattumgebungen vorgesehen, in denen eine sichere elektrische Verbindung und physische Robustheit erforderlich sind.
Identifikation und Referenz
GTIN: 8054081061049. Hersteller-Teilenbezeichnung/MPN: 677.16.12. Interne Artikelnummernangaben in der Dokumentation können auch 30451, 6791983 oder EAW0239D03A angeben, die sich auf denselben Kabeltyp beziehen.
- Funktion: Verbindet Display (Anzeige) mit der Mess-/Steuereinheit bei Hofmann/Geodyna-Systemen. Sichert die Übertragung digitaler/analoger Signale je nach Gerätekonfiguration.
- Material: Außenschale aus Kunststoff (Kunststoff) gewählt für elektrische Isolation, Flexibilität und Beständigkeit gegen Öl und gängige Werkstattchemikalien. Kontaktmaterial und interne Leiter sind im Lieferdokument nicht spezifiziert, sind jedoch standardmäßig für Werkstattgebrauch ausgeführt.
- Länge: 700 mm, was eine ausreichende Reichweite bei der Montage in einer normalen Werkstattumgebung ermöglicht.
- Kompatibilität: Originalteil von Hofmann, vorgesehen für Geodyna/Eaw-Displaymodelle. Verwendung mit entsprechendem Hofmann-Zubehör und Steuereinheiten, um eine korrekte Passform und elektrische Verbindung sicherzustellen.
- Originalität: Wird in der Herstellerdokumentation als Hofmann Originalteil (Hofmann Originalteil) angegeben, was bedeutet, dass Form, Anschluss und Pinout für Hofmann-Systeme ausgelegt sind.
Praktische Hinweise für den Monteur
- Prüfen Sie, ob MPN 677.16.12 oder GTIN 8054081061049 mit dem Ersatzteilkatalog für das aktuelle Display/Steuerungssystem vor dem Austausch übereinstimmen.
- Beim Einbau: auf scharfe Biegungen nahe dem Stecker verzichten. Für eine ordnungsgemäße Befestigung sorgen, damit das Kabel nicht belastet oder am Karosserie-/beweglichen Teilen reibt.
- Wenn die Pinbelegung für die Funktion kritisch ist (z. B. Signale/ Erdung), wird empfohlen, die konkrete Pinout im technischen Handbuch von Hofmann für das betreffende Gerät abzulesen.
Technische Bewertung
Die Kunststoffummantelung bietet standardmäßigen Werkstattsschutz gegen mechanischen Verschleiß und einige Flüssigkeiten, ist jedoch nicht als chemikalienbeständig gegen alle Lösungsmittel spezifiziert. Die Kabellänge von 700 mm ist für übliche Installationsabstände zwischen Display und Steuereinheit vorgesehen; bei größeren Entfernungen sollten Sie die Signalkopplung im konkreten System überprüfen.
Weitere Informationen
Falls Sie Dokumentation zum Pinout oder Montagezeichnungen benötigen, empfiehlt es sich, das technische Hofmann-Handbuch für das Geodyna/Eaw-System zu konsultieren oder den Lieferanten mit GTIN 8054081061049 und MPN 677.16.12 als Referenz zu kontaktieren.
