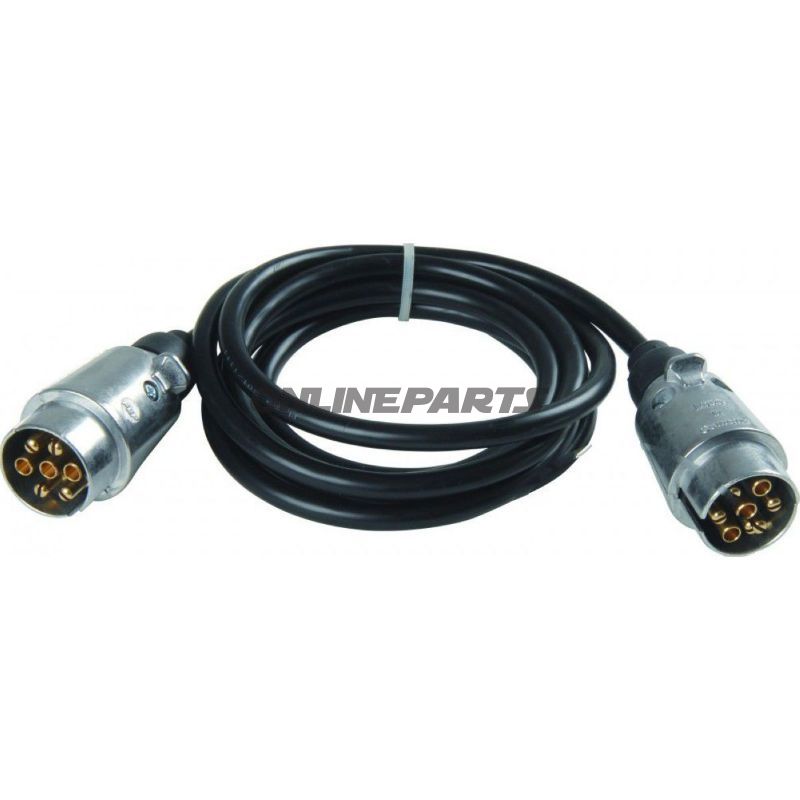

Verbindungskabel Anhänger 7-Polig 12Vmit 2 Stecker L= 2.8 Meter

Anschlusskabel für Anhänger, 7-polig 12V, 2 Stecker — Länge 2,8 m

Dieses Anschlussset ist ein sofort anschlussbereites 7-poliges Kabel zur Verbindung zwischen Pkw und Anhänger in 12-V-Systemen. Die MPN des Produkts lautet 146.74.55 und es wird mit der GTIN 4026736034528 geliefert, was die Identifikation und Ersatzteilbestellung in der Werkstatt vereinfacht.

Funktion

Das Kabel verbindet die elektrischen Kreisläufe des Fahrzeugs und des Anhängers, um Blinker, Brems-, Positions- und Rückfahrleuchten sowie ggf. zusätzliche Signale zu übertragen, die im 7-poligen Standard verwendet werden. Das Set enthält zwei Stecker (männlich/weiblich), die jeweils an einem Ende der Gesamtkabellänge montiert sind, sodass es ohne weitere Verbindung direkt bei der Installation verwendet werden kann.

Technische Details

• Anzahl Pole: 7 (vollständige 7-polige Verbindung für Anhängerfunktionen)
• Spannung: 12 V, geeignet für gängige Pkw und leichte Anhänger
• Kabellänge: 2,8 Meter
• Kabelaufbau: 7 Leiter, jeweils 1,5 mm²
• MPN: 146.74.55
• GTIN: 4026736034528

Materialien und Ausführung

Das Kabel besteht aus säurebeständig isolierten Kupferleitern (7 x 1,5 mm²), die für die Ströme ausgelegt sind, die üblicherweise in Beleuchtungs- und Signalanlagen von Anhängern auftreten. Die äußere Ummantelung besteht aus wetterbeständigem, flexiblem Kunststoff (typisch PVC oder vergleichbar), der Bewegungen und üblichen Witterungseinflüssen standhält. Die Stecker sind mit korrosionsgeschützten Metallstiften und einem Kunststoffgehäuse ausgeführt, um elektrischen Kontakt und mechanische Haltbarkeit bei normaler Verwendung zu gewährleisten.

Praktische Anwendung und Montage

• Das Kabel wird fertig montiert mit beiden Steckern geliefert, was die Montagezeit im Vergleich zu losen Leitungen und Steckern reduziert. Es eignet sich zum direkten Austausch oder als festes Anschlusskabel zwischen Fahrzeug und Anhänger.
• Verwenden Sie geeignetes Werkzeug zum Befestigen und Sichern der Stecker, um Zug auf die Kabel zu vermeiden. Prüfen Sie die Kontakte vor der Montage auf Korrosion.
• Achten Sie auf die korrekte Polbelegung gemäß den Standards von Fahrzeug und Anhänger; das Produkt entspricht der üblichen 7-poligen 12-V-Konfiguration.

Kompatibilität und Anwendungsbereich

Entwickelt für standardisierte 7-polige 12-V-Anhängeranschlüsse, typischerweise verwendet an Pkw, Transportern und leichten Anhängern. Geeignet für Werkstattanwendungen, in denen ein fertiges Kabel mit beiden Steckern gewünscht wird, z. B. beim Austausch einer beschädigten Verbindung oder als feste Verbindung in der Zugfahrzeugkabelverlegung.

Qualitäts- und Sicherheitsüberlegungen

Die Auslegung mit 1,5 mm² Leitern ist für Beleuchtungs- und Signalströme geeignet, jedoch nicht für hohe Belastungen über die üblichen Funktionen des Anhängers hinaus. Stellen Sie sicher, dass die Kabelführung frei von scharfen Kanten ist und die Stecker während der Fahrt korrekt verriegelt sind, um Abrieb und elektrische Fehler zu vermeiden.

Wenn Sie Informationen zur Ersatzteilübereinstimmung oder Installationsanleitung für ein bestimmtes Fahrzeug benötigen, geben Sie bitte Marke und Modell des Fahrzeugs an, dann kann die Kompatibilität näher geprüft werden.
