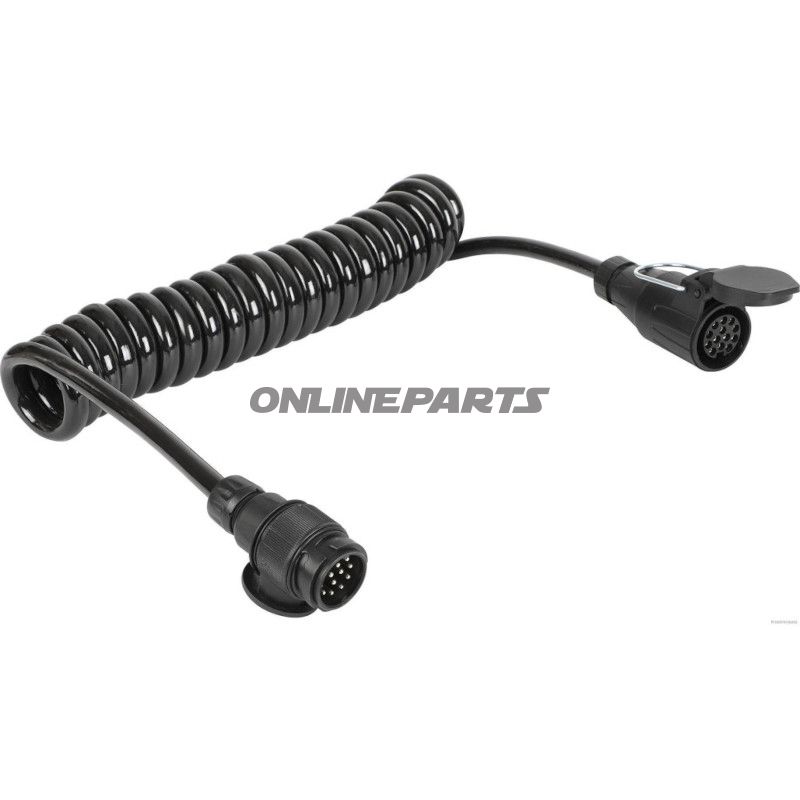

Kabel für Anhänger-Anschluss/ Anhängerkupplung — 13-polig, aufgewickelt 4 m, 12 V
Dieses aufgewickelte 13-polige Kabel ist für die elektrische Verbindung zwischen Fahrzeug und Anhänger gemäß DIN/ISO 11446-Standard konzipiert. Das Produkt ist identifiziert mit MPN 146.00.53 und GTIN 4026736484705.
Funktion und Anwendung
- Das Kabel sorgt für Strom- und Signale übertragung zu Lichtanlage, Blinker, Bremsen und ggf. zusätzlichen Verbrauchern am Anhänger über einen standardmäßigen 13-poligen Stecker.
- Die aufgewickelte Ausführung bietet eine flexible Arbeitslänge und reduziert das Risiko von Zugbelastung an Stecker und Kabel, wenn der Anhänger nicht angeschlossen ist oder bei präziser Verbindung.
- Arbeitslänge im ausgezogenen Zustand beträgt 4 Meter, was gängige Anschlussabstände zwischen Auto und Anhänger abdeckt.
Materialien und Konstruktion
- Außenschale und Aufrollfeder sind aus Polyurethan (PU) gefertigt, gewählt aufgrund der Kombination aus Verschleißfestigkeit, Flexibilität sowie Resistenz gegen Öl und Straßenverhältnisse. PU behält bei niedrigen Temperaturen flexibler als viele Gummi-Legierungen.
- Die internen Leiter des Kabels sind fahrzeugtauglich dimensioniert: 10 Leiter à 1,5 mm² für Signale/Licht sowie 3 Leiter à 2,5 mm² für Stromkreise mit höherer Belastung. Die differenzierten Leiterquerschnitte gewährleisten angemessene Wärmeabfuhr und begrenzen Spannungsabfall bei Belastung.
- Innendurchmesser des Aufrollbereichs beträgt 44 mm und das Kabel verfügt über 22 Wicklungen, was Aufbau und Elastizität der Aufrollmechanik bei wiederholten Bewegungen angibt.
Technische Eigenschaften
- Spannung: 12 V DC — kompatibel mit Standardfahrzeuginstallationen.
- Steckertyp: 13-polig nach DIN/ISO 11446 — Standard für neuere Pkw und Anhänger, der erweiterte Funktionalität erfordert (u.a. Rücklichter, ständige Stromversorgung für Kühlboxen, separate Blinker).
- Aufrollmechanismus: konstruiert für wiederholtes Aus- und Einrollen, ohne Leiter oder Stecker zu beschädigen.
Praktische Überlegungen zur Montage und Wartung
- Kontrollieren Sie Steckverbindungen auf Korrosion und sichern Sie Kontakte vor der Montage. Steckverbinder sollten gemäß Herstellervorgaben geschmiert oder behandelt werden, um die Lebensdauer in maritimen oder salzhaltigen Umgebungen zu verlängern.
- Vermeiden Sie scharfe Biegungen nahe Stecker oder Aufrolllösung. Obwohl das PU-Material flexibel ist, verkürzt sich die Lebensdauer bei wiederholter Belastung am gleichen Punkt.
- Bei Austausch des Kabels ist MPN 146.00.53 und GTIN 4026736484705 zu verwenden, um Kompatibilität mit bestehenden 13-poligen Installationen sicherzustellen.
Kompatibilität
Ziel ist Kompatibilität mit 13-poligen Anhängersystemen und Fahrzeugen, die DIN/ISO 11446 verwenden. Die Leiterdimensionierung und die aufgewickelte Länge machen das Kabel für die meisten PKW und Leichtanhänger geeignet; prüfen Sie stets die elektrischen Anforderungen für ggf. stromhungrige Anhängergeräte.
Identifikation
- MPN: 146.00.53 — bei Ersatzteilabfragen und Bestellung verwenden.
- GTIN: 4026736484705 — kann bei Lager- und Logistikabfragen verwendet werden.
