Ventilplaettchen Digas Mm7434

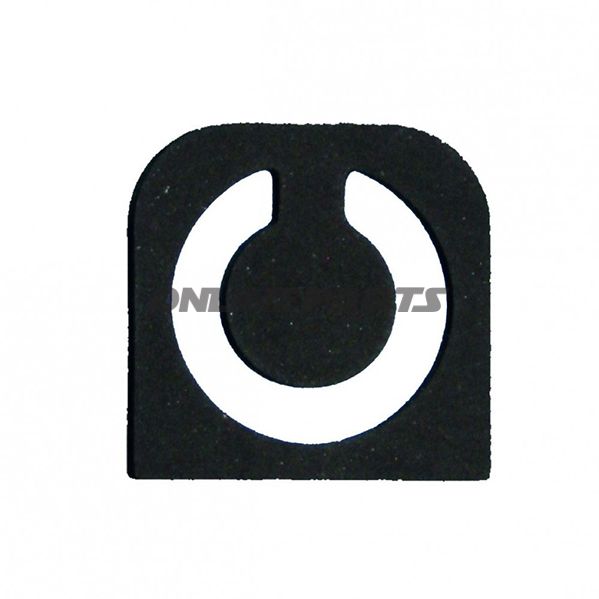

Ventilpanel für Pumpenvorrichtung – DIGAS MM7434 (Messplatte 10×10×0,5 mm)

Produkt: Ventilpanel DIGAS MM7434 ( Pumpenvorrichtungsplatte für AVL-Abgastester). Diese Platte wird bei der Justierung und Funktionsprüfung von Pumpenventilen in Abgasmessgeräten verwendet.

Funktion

• Wird als Präzisions-Messplatte/ Ventilplatte für Prüfung und Einstellung des Öffnungs- und Abdichtungsumfangs von Pumpventilen in Abgasanalysegeräten verwendet.
• Sichert einen gleichmäßigen Abstand und eine ebene Kontaktfläche bei Mess- und Justierproceduren, bei denen das korrekte Ventilspiel entscheidend für die Messgenauigkeit ist.
• Geeignet zur Fehlersuche und routinemäßigen Wartung von Pumpventilsystemen in AVL Digas- und HGA-Abgastestern.

Material und Abmessungen

• Abmessungen: 10 × 10 × 0,5 mm (L × B × H). Diese Maße wurden gewählt, um eine stabile kurzzeitige Kontaktfläche zu gewährleisten, ohne die Reibungseigenschaften des Ventils wesentlich zu beeinflussen.
• Materialauswahl: Hergestellt aus einem korrosionsbeständigen, formstabilen Metall oder metallbeschichtetem Material, geeignet für Präzisionsanwendungen (typischerweise Stahl oder gehärtetes Plattenmaterial, abhängig von der Variante des Anbieters). Die Härte des Materials und die Oberflächenfinish sorgen dafür, dass die Platte bei normaler Nutzung nicht verformt wird und bei der Justierung konstante Referenzverhältnisse bietet.

Kompatibilität

• Spezifisch geeignet für AVL-Abgastester: AVL Digas 480, AVL HGA 200, AVL HGA 400 und AVL HGA 440.
• Kann in entsprechenden Pumpventil-Installationen verwendet werden, bei denen eine 10×10×0,5 mm Messplatte für Kontrolle und Einstellung relevant ist.

Technische Vorteile

• Präzise Abmessungen ermöglichen reproduzierbare Messungen bei Ventiljustierung und Wartung.
• Robustes Material minimiert Verschleiß und Veränderungen der Dimensionen bei wiederholter Nutzung.
• Einfach und schnelles Anwendungsfeld während Servicetätigkeiten, wodurch die Zeit für manuelle Justierung reduziert wird, ohne unnötige Komplexität einzuführen.

Identifikation

• MPN: 658.02.03 – dieses Referenz bei Bestellung oder in Ersatzteillisten verwenden.
• GTIN: 3-160-058-01 – zur eindeutigen Identifikation in Lieferanten- und Logistiksystemen angegeben.

Anwendungstipps

• Reinigen Sie Kontaktflächen vor dem Gebrauch, um korrekte Mess- und Abdichtungseigenschaften sicherzustellen.
• Vermeiden Sie starke Biegungen; die Platte ist als Präzisionsinstrument bei Inspektion und Justierung gedacht, nicht als Trageelement.
• Trocken und flach lagern, um Ebenheit zu erhalten.

Hinweis: Die Produktbeschreibung basiert auf technischen Spezifikationen der Ventilplatte DIGAS MM7434 / MPN 658.02.03 (GTIN 3-160-058-01). Falls Sie Dokumentation oder Details zum genauen Material (z. B. spezifische Stahlqualität oder Oberflächenbehandlung) benötigen, können die Lieferanten-Datenblätter oder das Servicemanual für das konkrete AVL-Modell konsultiert werden.
