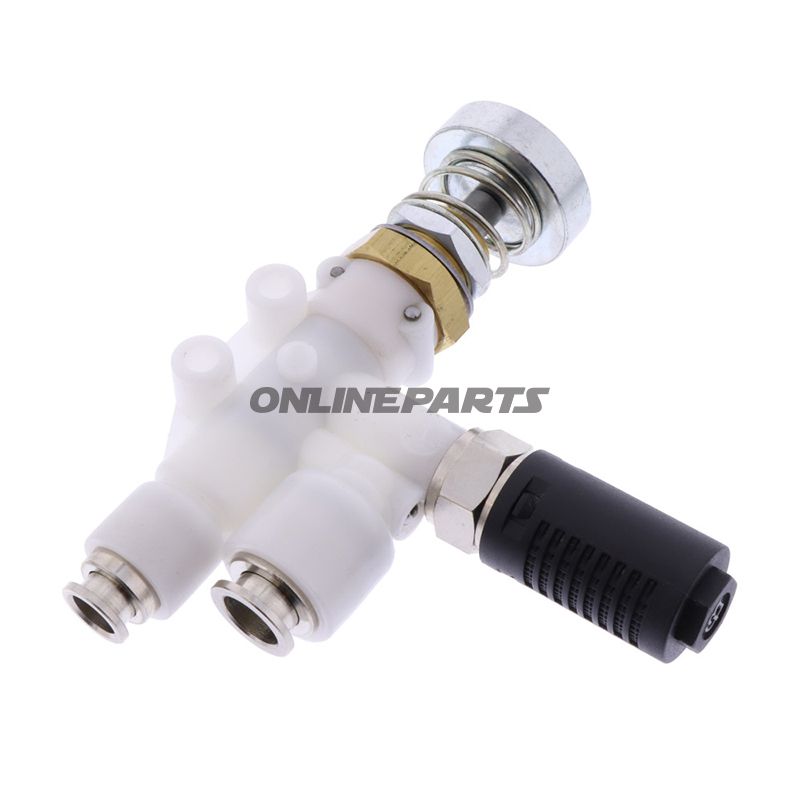

Ventil 3-2 (D30) zur Druckluftsteuerung — Butler Originalteil
Kurzbeschreibung: Butler Ventil 3-2 D30 (MPN: 677.03.02, GTIN: 4057612693003) ist ein kompaktes Kunststoff-Pneumatikventil, das für die Steuerung von Luftströmen in kleineren pneumatischen Systemen und Komponentenaufbauten an Motorrädern und zugehörigen Werkstattgeräten vorgesehen ist.
- Hersteller/Marke: Butler (Original-Ersatzteil)
- MPN: 677.03.02
- GTIN: 4057612693003
- Artikelnummer: 710290700
Funktion und Anwendung
Das Ventil ist ein 3-2-Funktionsventil, was bedeutet, dass es drei Anschlüsse und zwei Arbeitspositionen hat. Geeignet zum Wechseln oder Leiten von Druckluft zwischen Kreisläufen. Typischerweise verwendet zur einfachen Steuerung pneumatischer Aktuatoren, Luftklappen oder als Bestandteil kleiner Luftsysteme in Werkstattausrüstung und fahrzeugbezogenen Installationen.
Materialien und konstruktive Kennzeichen
Der Gehäuse besteht aus Technischem Kunststoff. Die Kunststoffauswahl sorgt für geringes Gewicht, Korrosionsbeständigkeit und elektrische Isolation, was in Umgebungen praktisch ist, in denen Metallteile rosten oder Kurzschlüsse verursachen können. Kunststoffkomponenten haben jedoch eine niedrigere Temperatur- und mechanische Belastbarkeit als Metalle, daher hängt die Lebensdauer des Ventils von Betriebsdruck, Temperatur und Zyklusfrequenz ab. Für Anwendungen mit hoher Temperatur oder starker mechanischer Belastung sollte dies berücksichtigt werden.
Anschlüsse und Abmessungen
- Druckluftanschlüsse: 1 x 8 mm und 1 x 10 mm — passen zu gängigen Schläuchen und Armaturen in diesen Abmessungen.
- Maße (ca.): Länge 110 mm, Breite 30 mm, Höhe 91 mm.
Kompatibilität und Installation
Das Ventil ist als Original-Butler-Teil konzipiert und verwendet standardmäßige Schlauchverbindungen (8 mm / 10 mm). Es eignet sich zur direkten Montage in vorhandene pneumatische Kreise, vorausgesetzt, dass Anschlussgrößen und Betriebsbedingungen (Druck, Temperatur) den Systemanforderungen entsprechen. Prüfen Sie den physischen Platz für die angegebenen Maße und eventuelle Montageschnittstellen oder Befestigungen am aktuellen Fahrzeug oder Gerät.
Technische Überlegungen
- Da das Gehäuse aus Kunststoff besteht, sollten Betriebsdruck, Temperatur und Verschleiß berücksichtigt werden — vermeiden Sie Überdruck und Exposition gegenüber aggressive Chemikalien, die Kunststoff beeinträchtigen könnten.
- Sichern Sie eine korrekte Schlauchabdichtung bei der Montage der 8 mm- und 10 mm-Verbindungen, um Leckagen zu vermeiden.
- Für Wartung und Fehlersuche kann der Austausch mit derselben MPN (677.03.02) und GTIN (4057612693003) die Kompatibilität mit Butler-Systemen sicherstellen.
Hinweise
Die Informationen basieren auf vom Hersteller angegebenen Butler-Originaldaten (Artikelnummer 710290700). Wenn Sie sich bezüglich der Eignung des Ventils für eine spezifische Anwendung unsicher sind, empfiehlt es sich, Abmessungen und Anschlussgrößen mit dem bestehenden System zu vergleichen oder den Hersteller/Lieferanten für Details zu maximalem Arbeitsdruck und Temperaturgrenzen zu kontaktieren.
