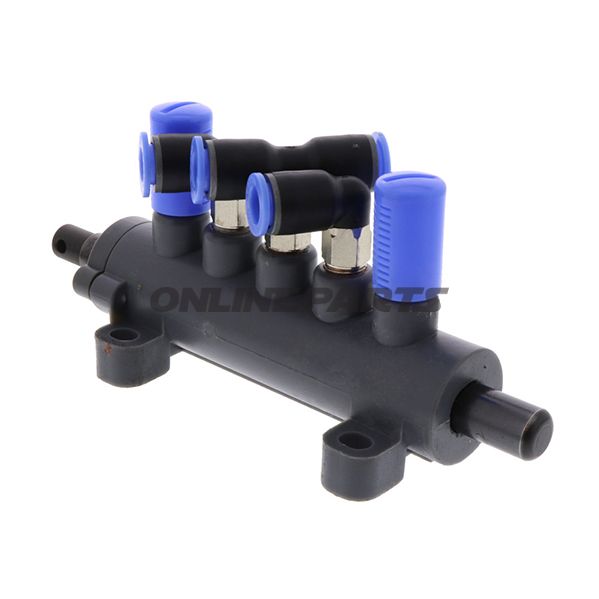

Ventil T-Anschluss zur Steuerung von Perlempoler-/Perlen-Bindpanzer? (CW-110-02000)
Diese T-Ventil von JMP (Modellbezeichnung CW-110-020001-0, GTIN: CW-110-020001-0, MPN: 677.05.45) ist für pneumatische Steuersysteme vorgesehen, insbesondere im Zusammenhang mit der Steuerung von Perlenkippstühlen oder ähnlichen Aktuator-Mechanismen an Motorradwerkzeugen und Werkstattmaschinen. Die nachstehende Beschreibung fokussiert auf Funktion, Materialwahl, Kompatibilität und Montagemöglichkeiten.
- Funktion: Das T-Ventil fungiert als Verzweigung in der Druckluftzufuhr, wobei zwei Eckanschlüsse Luft zu zwei Ausgängen liefern, während ein einzelnes T-Stück (8 mm) als Hauptverbindung dient. Es wird verwendet, um Druckluft an einen Aktuatorarm oder -tisch zu verteilen, sodass dieser sich in Bezug zu einem Steuersignal öffnen/schließen oder bewegen kann.
- Anschlüsse: Zwei schwenkbare Luftanschlüsse und ein T-Stück, alle mit 8 mm InnenØ. Die Abmessungen machen das Ventil geeignet für Standard-8-mm-Druckluftschläuche und -Fittings, die häufig in Motorradwerkstätten verwendet werden.
- Montage: Das Ventil wird ohne Montageschaft geliefert; empfohlenen Schaftnummer, falls gewünscht, ist JMP-Artikel 6770579 (Stange separat erhältlich). Die ursprüngliche Artikelnummer des Produkts (CW-110-020001-0) kann bei Bestellung von Zubehör oder Ersatzteilen verwendet werden.
Materialien und Konstruktion
- Ventilgehäuse und T-Anschlüsse sind so ausgelegt, Druckluft in normalen Werkstattumgebungen zu handhaben. Die Herstellerangabe spricht von einem plastischen Schaft mit Durchmesser Ø 28 mm und einem Edelstahlrohr Ø 12 mm in verwandten Varianten oder montierten Baugruppen; diese Angaben deuten auf eine Kombination aus korrosionsbeständigen und leichten Materialien hin, wobei Edelstahl dort verwendet wird, wo Festigkeit und Korrosionsbeständigkeit am wichtigsten sind, und Kunststoff zur Gewichtsreduzierung und Flexibilität.
- Die Materialwahl (Kunststoff für den Schaft, Edelstahl für das Rohr) bedeutet, dass die Komponente normalen Werkstattbedingungen, einschließlich Feuchtigkeit und Öl, standhält; die Lebensdauer hängt jedoch vom Nutzungsmuster, Druck und chemischer Exposition ab.
Technische Maße und Details
- In der Herstellerangabe: Stange Ø 28 mm (Kunststoff), Rohr Ø 12 mm (Edelstahl), Gesamtlänge ca. 157 mm und vier Montageslöcher zur Befestigung. Diese Maße sind relevant bei Austausch oder Integration in bestehende Systeme – prüfen Sie die Lochung und Maße gegen Ihren Montageplatz.
- Anschlussdurchmesser: primär 8 mm für Luftschläuche/Fittings.
Kompatibilität und Anwendungstipps
- Passt zu Standard-8-mm-Druckluftsystemen, die üblicherweise in Motorradwerkstätten bzw. Werkstattausrüstungen zu finden sind.
- Überprüfen Sie physische Maße (Länge und Position der Montageslöcher) vor der Installation, insbesondere wenn es in eine vorhandene Halterung oder Rahmen befestigt werden soll.
- Der Stab des Ventils wird separat geliefert; falls ein integrierter Stab benötigt wird, kann JMP-Artikelnummer 6770579 als Referenz bei der Bestellung verwendet werden.
Herkunft und Identifikation
Das Produkt ist ein originales JMP-Ersatzteil/Component. Verwenden Sie GTIN CW-110-020001-0 und MPN 677.05.45 bei Anfragen oder Bestellungen, um die korrekte Variante und Kompatibilität sicherzustellen.
Praktische Hinweise
- Vermeiden Sie den Kontakt von Kunststoffteilen mit Lösungsmitteln oder hohen Temperaturen über längere Zeit, um Dichtheit und mechanische Funktion zu erhalten.
- Bei der Montage ist ein korrektes Drehmoment der Befestigungselemente und der Einsatz geeigneter Dichtmethoden (z. B. Teflonband an Gewinden) empfohlen, um Luftleckagen zu verhindern.
- Überprüfen Sie den maximalen Arbeitsdruck des Systems gegenüber den JMP-Spezifikationen, bevor Druck auf das System aufgebracht wird.
Modellname: Ventil T-Anschluss JMP FIX MOTO CW-110-02000 — Brand: JMP — MPN: 677.05.45 — GTIN: CW-110-020001-0
