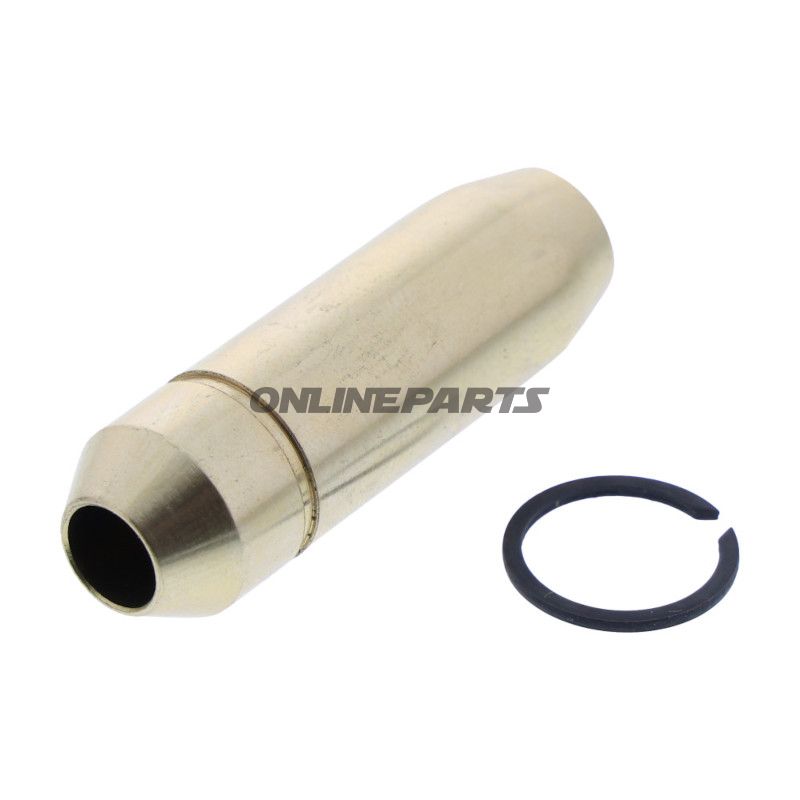

Ventilführung / Ventilstyrung 13,20 mm für BMW Boxermotoren
Beschreibung: Die Ventilführung (Ventilstyrung) mit einem Innendurchmesser von 13,20 mm ist ein schieb- oder pressmontierter Einsatz, der den Ventilstamm durch den Zylinderkopf führt und eine korrekt zentrierte Bewegung sowie einen engen Kontakt zwischen Ventil und Sitz gewährleistet. Das Teil hat die MPN 747.19.66 und ist mit GTIN 4043981456325 gelistet.
Funktion und Platzierung: Die Ventilführung wird im Zylinderkopf/Zylinderdeckel um den Ventilstamm platziert und begrenzt das seitliche Spiel sowie leitet Wärme vom Ventilstamm zum Zylinderkopf ab. Sie hilft, den korrekten Ventilhub und die Dichtgeometrie zwischen Ventil und Ventilsitz über die Zeit aufrechtzuerhalten, was wichtig für die Dichtheit des Brennraums und die Lebensdauer des Ventilsystems ist.
Material und Eigenschaften:
- Typischerweise aus hitzebeständiger Legierung oder gehärteter Stahl/Bronze-Kombination hergestellt, um der Abnutzung durch den Ventilstamm standzuhalten und Wärme abzuleiten.
- Präzisionsbearbeiteter Innendurchmesser (13,20 mm) für begrenztes Spiel und gleichmäßige Bewegung.
- Korrosionsbeständigkeit und dimensionsstabil unter thermischen Zyklen, was den Bedarf an häufiger Justierung reduziert.
Technische Wartung und Montage:
- Überprüfen Sie das Bohrloch des Zylinderkopfes auf Abnutzung, Verformung oder Ovalität vor dem Pressen der neuen Führung; eine Reparatur oder der Austausch des Zylinderkopfes kann bei schwerer Abnutzung erforderlich sein.
- Verwenden Sie beim Einbau die geeignete Press- oder Erwärmungsmethode, um Beschädigungen an der Führung oder dem Zylinderkopf zu vermeiden; befolgen Sie die Toleranzen des Herstellers für die Einbautiefe.
- Nach der Montage: Überprüfen Sie das Ventilspiel, den Kontakt des Ventilsitzes und die zylindrische Form der Ventilführung.
- Bei Austausch der Führungen wird empfohlen, den Ventilstamm und die Ventilsitze zu inspizieren, um die Notwendigkeit einer Politur oder Neufertigung zu bewerten – ersetzen Sie nur die technisch notwendigen Komponenten.
Kompatibilität und Fahrzeugtyp: Die angegebenen kompatiblen Modelle sind klassische BMW luftgekühlte Boxermotoren aus den späten 1940er bis 1960er Jahren, einschließlich der Serien R24, R25, R26, R50, R60 und R51. Diese Motorräder sind hauptsächlich klassische/Heritage Street-Touring-Maschinen, die oft sowohl für den täglichen Gebrauch als auch für längere Fahrten mit Fokus auf Zuverlässigkeit und einfacher Mechanik verwendet werden. Bei diesem Typ von luftgekühltem Boxermotor ist eine korrekte Ventilführung besonders wichtig, um die Dichtheit des Ventilsitzes über die Zeit zu gewährleisten und die thermischen Belastungen ohne ausgeklügelte Kühlsysteme zu bewältigen.
Kompatibilitätszusammenfassung: Passt unter anderem zu den frühen BMW R24, R25, R26, R50, R60 und R51 Modellen (ca. 1948–1960).
Verwandte Komponenten zur Überprüfung bei Wartung:
- Ventilstämme: Abnutzung und Geradheit messen.
- Ventilsitze: Überprüfung des korrekten Kontaktmusters und der Härte; Neufertigung falls erforderlich.
- Zylinderkopf/Bohren: Überprüfung der Bohrdimension und Zylindrizität beim Einbau neuer Führungen.
Identifikation: Dies ist die Teilenummer (MPN) 747.19.66. GTIN 4043981456325 kann zur Verifizierung des Teils bei Bestellung oder zum Vergleich mit Ersatzteilkatalogen verwendet werden. Die Marke ist im Datenmaterial nicht angegeben.
