Ventil 5/3 Butler2285000

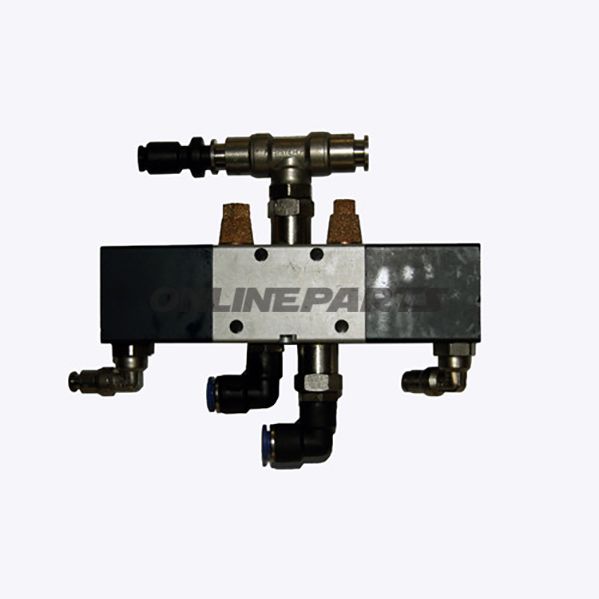

5/3-Wege-Ventil für pneumatische Perlepressen (Butler 2285000)

Produktübersicht: Diese 5/3‑Wege‑Ventil, ursprünglich von Butler und unter der Marke Blitz Rotary geliefert, ist für die Steuerung von Luftströmen in pneumatischen Perlepressen ausgelegt. Sie wird als Butler Originalteil mit der Hersteller‑Artikelnummer 2285000 und der Hersteller‑Teilen/MPN 677.54.31 identifiziert.

• Typ: 5/3‑Wege‑Ventil (Drei Positionen, fünf Ports)
• Anwendung: Steuerung von Luftzylinder/Aktuator in pneumatischen Perlepressen
• Marke: Blitz Rotary (Butler Originalteil)
• MPN: 677.54.31
• GTIN: Nicht angegeben

Funktion und Betrieb

Ein 5/3‑Wege‑Ventil hat fünf Ports und drei Arbeitspositionen: typischerweise Mittelstellung (geschlossen oder Durchfluss je nach innerer Konstruktion) sowie zwei gewechselte Positionen, um die Luftzufuhr zwischen zwei Ausgängen umzuschalten. In einer pneumatischen Perlepressen wird das Ventil verwendet, um die Richtung und das Stoppen von Luftzylindern zu steuern, sodass der Kolben‑ bzw. Pressvorgang gehalten, in eine Richtung geführt oder umgekehrt werden kann. Maximaler Betriebsdruck dieser Einheit beträgt 10 bar.

Materialien und mechanische Eigenschaften

• Material: Stahl. Die Materialwahl deutet auf gute mechanische Festigkeit und Verschleißfestigkeit unter industriellen Betriebsbedingungen hin. Stahl arbeitet stabil bei wiederholter Zyklen, erfordert jedoch ordnungsgemäße Wartung und ggf. Korrosionsschutz je nach Umgebung.
• Konstruktionsqualität: Als originales Butler‑Teil wird eine präzisionsbearbeitete Sitz- und Spindelgeometrie erwartet, um einedichten Abschluss und wiederholbare Funktion bei pneumatischem Druck.

Abmessungen

• Länge: 123 mm
• Breite: 22 mm
• Höhe Ventilblock: 32 mm
• Höhe inkl. Luftanschlüssen: 110 mm

Kompatibilität und betriebliche Überlegungen

Das Ventil ist für die Integration in pneumatische Anlagen vorgesehen, insbesondere in Perlepressen, bei denen präzise Richtungssteuerung und Positionshaltung erforderlich sind. Beim Einbau sicherstellen, dass Anschlussdimensionen, Dichtungen und Montageflansche zum bestehenden System passen. Ebenso darauf achten, dass der maximale Arbeitsdruck nicht überschritten wird (10 bar) und dass die Luftzufuhr gemäß den Empfehlungen des Herstellers gefiltert und geschmiert wird, um die Lebensdauer zu verlängern.

Technische Vorteile

• Drei Positionen ermöglichen eine Mittelstellung (Halten oder Entlüften) ohne zusätzliche Ventile.
• Stahlmaterial sorgt für Robustheit bei wiederholten pneumatischen Zyklen.
• Butler‑Originalteil (V Nr. 2285000) mit MPN 677.54.31, was die Identifikation bei Ersatzteilbestellungen erleichtert.

Montage- und Wartungstipps

• Reinigen Sie die Anschlussflächen vor der Montage, um Partikel in den Sitzen zu vermeiden.
• Verwenden Sie geeignete Dichtmaterialien und Momentangaben, um Leckagen zu vermeiden.
• Überprüfen Sie regelmäßig Verschleiß, Leckagen und ordnungsgemäße Funktion während des Betriebs; ersetzen Sie abgenutzte Dichtungen nach Bedarf.

Das Produkt ist als Butler Originalteil gelistet und wird unter der Marke Blitz Rotary vertrieben. Bei Fragen zur genauen Anschlusskonfiguration oder Kompatibilität mit einem bestimmten Perlepressenmodell wird empfohlen, MPN 677.54.31 und die Artikelnummer 2285000 mit der Maschineneinzelteileliste zu vergleichen.
