Ventil 3-2 D.42 Butler2988000

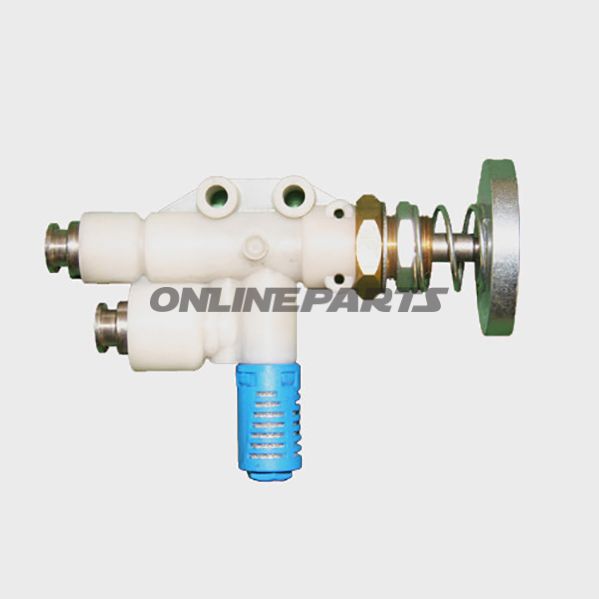

3/2-Wege-Ventil Ø42 mm für pneumatische Systeme

Produkt: 3-2-weg Ventil mit 42 mm Kolben für die Druckluftsteuerung. Das Modell wird als Originalteil von Butler unter der Marke Blitz Rotary geliefert und kann mit der GTIN 4057612686296 sowie der Hersteller-Artikelnummer (MPN) 677.20.40 identifiziert werden.

Diese Ventil ist für die Steuerung pneumatischer Aktuatoren und Systeme vorgesehen, bei denen eine Drei-Positionen/ Zwei-Verbindungs-Konfiguration (3-2) erforderlich ist. Die Bauweise eignet sich für Anwendungen, in denen der Wechsel zwischen Druckluftzuständen sicher und präzise erfolgen muss.

• Funktion: Die 3-2-Wege-Konfiguration bedeutet, dass das Ventil drei Funktionskanäle und zwei Hauptriebspositionen hat. Es steuert den Luftstrom zu und von einem Aktuator oder Zylinder, indem es die relevanten Luftanschlüsse öffnet und schließt.
• Materialien: Gehäuse und bewegliche Teile bestehen aus einer Kombination von Kunststoff und Stahl. Kunststoffkomponenten verringern Gewicht und Empfindlichkeit gegenüber Korrosion, während Stahleinsätze Verschleißfestigkeit in kritischen Bereichen gewährleisten.
• Abmessungen und Anschlüsse: Die Pistole/Kolben hat einen Durchmesser (Ø) von 42 mm, Gesamtlänge ca. 110 mm und Höhe ca. 71 mm. Die Luftanschlüsse sind zwei Stück à 8 mm (Innenmaß) geeignet für Standard-Druckluhrschläuche mit 8 mm Anschlüssen.
• Farbe und Identifikation: Das Ventil wird in Weiß/Blau geliefert, was die Identifikation in Installationen und Wartungsarbeiten erleichtert.

Technische Vorteile und Anwendungsbereiche

• Einfache mechanische Bauweise mit wenigen beweglichen Teilen, was den Wartungsbedarf bei korrekter Montage und Reinigung reduziert.
• Kombination aus Kunststoff und Stahl bietet ein Gleichgewicht zwischen Gewicht, Kosten und Haltbarkeit in gängigen pneumatischen Umgebungen.
• Standard 8 mm Luftanschlüsse machen das Ventil kompatibel mit vielen vorhandenen Schläuchen und Fittings in Werkstätten und Maschinenräumen.
• Eignet sich für Steuerfunktionen in pneumatischen Schaltungen, z. B. Umschaltventile für Zylinder und kleine pneumatische Werkzeuge.

Kompatibilität und Installation

Das Ventil ist für den Einsatz in pneumatischen Systemen konzipiert, bei denen ein Ø42 mm Kolbenmaß und 8 mm Schlauchverbindungen geeignet sind. Bei der Installation sollte eine korrekte Druckregelung, saubere Fittings und eine passende Montage sichergestellt werden, um Leckagen zu vermeiden. Prüfen Sie, ob die maximale Betriebstemperatur des Systems und das Medium mit den Ventilmaterien (Kunststoff/Stahl) kompatibel sind.

Identifikation

Hersteller: Blitz Rotary. Originalteil aus der Butler-Serie, Teilenummer 2988000 (Butler). Hersteller-MPN: 677.20.40. GTIN/EAN: 4057612686296.

Hinweis

Die Informationen geben physische Maße und Materialwahl an. Falls Betriebstemperatur, Durchflusskurven, Dichtheitsanforderungen oder elektrische Steuerung/Ansteuerung benötigt werden, empfehlen wir, die Spezifikationen des Herstellers zu überprüfen oder den Lieferanten für detaillierte technische Daten vor der Montage zu kontaktieren.
