USV-Karte für HUB Ultra (JB 0030676 / EAP0238J30C) – Steuerung und Kommunikation
Produktübersicht: Diese USV-Karte (UPS-Karte) für HUB Ultra, identifiziert durch die Modellbezeichnungen JB 0030676 und EAP0238J30C, ist eine elektronische Schnittstellenkarte, die zur Überwachung und Steuerung von unterbrechungsfreien Stromversorgern (USV) in Systemen vorgesehen ist, in denen HUB Ultra verwendet wird. Die Herstellerkennung des Produkts ist MPN 678.08.52, und sie wird mit GTIN 8054081065184 geliefert.
Funktion: Die primäre Funktion der Karte besteht darin, Statusinformationen und Steuersignale zwischen einem USV-Gerät und dem angeschlossenen System (z. B. ein Bedienfeld oder ein Kommunikationsgerät in einem Energiemanagement-Setup) zu übertragen. Sie verarbeitet Signale zur Zustandüberwachung (z. B. Betrieb, Fehler und Batteriestatus), sorgt für eine korrekte Abschaltsequenz bei Stromausfällen und ermöglicht eine korrekte Kommunikation von Alarm- und Fehlersignalen an externe Systeme.
- Kommunikation: Schnittstelle zu Alarm- und Statusausgaben sowie ggf. serielle oder digitale Kommunikation, abhängig von der HUB Ultra-Implementierung.
- Sichere Herunterfahren: Unterstützt Signale, die eine kontrollierte Abschaltung der angeschlossenen Geräte bei längeren Stromausfällen initiieren.
- Statusanzeige: Übermittelt Batteriezustand, Fehlzustände und Betriebsstatus an Überwachungssysteme.

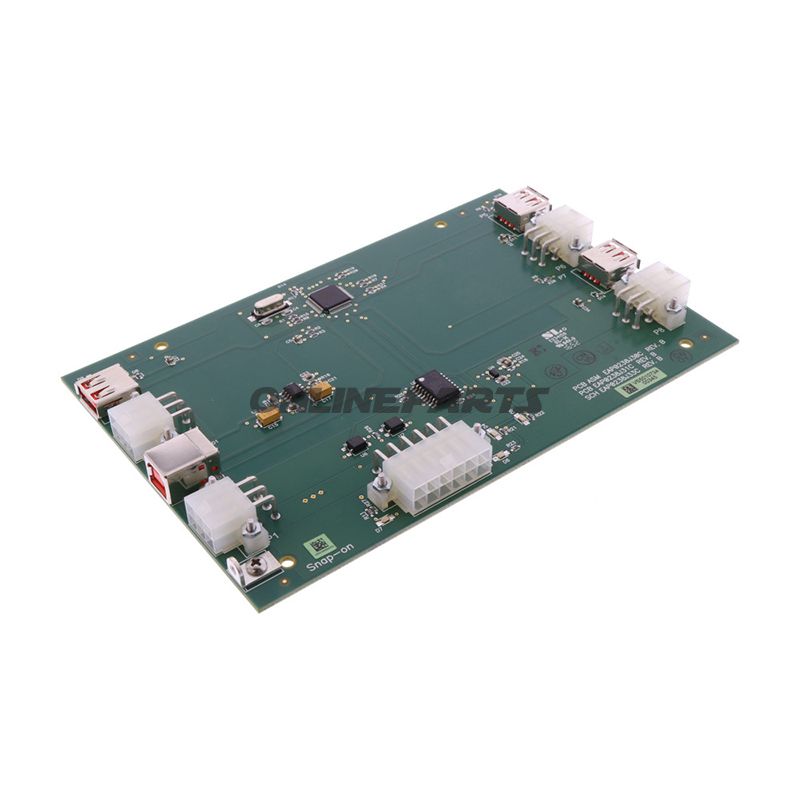

Materialien und Konstruktion: Die Karte ist als herkömmliche Leiterplatte (PCB) mit oberflächenmontierten Bauteilen und Anschlüssen gemäß HUB Ultra-Hardware ausgeführt. Die Materialwahl folgt gängigen Industrienormen für elektronische Schnittstellenkarten: glasfaserbasierte PCB (FR-4 oder äquivalent), Lötpunkte aus bleifreier Zinnlegierung und industrielle elektronische Bauteile (Kondensatoren, Widerstände, Relais oder Optokoppler je nach Funktion). Die Buchsen und Kontaktflächen sind so konzipiert, dass sie eine zuverlässige elektrische Verbindung und mechanische Haltbarkeit in industriellen Umgebungen gewährleisten.
Technische Vorteile und Merkmale:
- Für robuste Signalübertragung zwischen USV und zugehörigen Steuereinheiten ausgelegt.
- Integrierte Schutzmaßnahmen gegen typische Fehlzustände (z. B. Kurzschluss oder Überstrom), je nach Implementierung.
- Standardisierte Anschlüsse für einfachen Austausch und Service vor Ort.
- Kompatibilität mit bestehenden HUB Ultra-Systemen, bei denen die Modellnummern JB 0030676 / EAP0238J30C verwendet werden.
Kompatibilität und Anwendung: Die Karte ist für den Einsatz in Systemen vorgesehen, die HUB Ultra-Modulen und entsprechende USV-Lösungen verwenden. Beim Austausch oder der Wartung sollte der Servicetechniker prüfen, ob MPN 678.08.52 und die angegebenen Modellcodes (JB 0030676 / EAP0238J30C) mit der vorhandenen Gerätdokumentation übereinstimmen und dass die Anschlusskonfiguration zum konkreten HUB Ultra-Layout passt.
Installation und Wartung: Die Installation sollte von qualifiziertem Technikpersonal durchgeführt werden. Vor dem Umgang mit elektrischen Karten immer die Stromversorgung unterbrechen und die relevanten Sicherheitsvorschriften beachten. Bei der Inspektion wird auf Korrosion an Steckern, lose Lötstellen und physische Schäden an der PCB oder Bauteilen geachtet. Das Austauschteil ist mit MPN 678.08.52 und GTIN 8054081065184 gekennzeichnet, was es erleichtert, es mit Ersatzteillisten und Servicehandbüchern abzugleichen.
Identifikation: GTIN 8054081065184 und MPN 678.08.52 sind nützlich bei Bestell- und Lagerverwaltung sowie bei technischen Supportanfragen. Obwohl das Produkt in Beschreibungen auch unter den Bezeichnungen JB 0030676 und EAP0238J30C bekannt ist, wird empfohlen, MPN und GTIN bei Bestellungen zu verwenden, um das korrekte Teil sicherzustellen.
Hinweis: Es gibt keine weiteren angegebenen technischen Spezifikationen in den beiliegenden Daten. Für detaillierte elektrische Pinout, Signalpegel und genaue mechanische Abmessungen verweisen Sie auf das Servicemanual des Herstellers oder das technische Datenblatt, das typischerweise in der HUB Ultra-Dokumentation zu finden ist.
