Usb-Serial Adapter 1 684 465 508

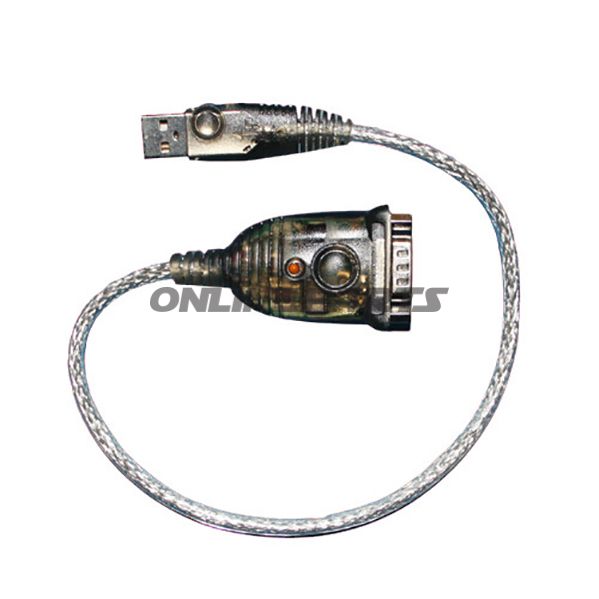

USB-zu-Seriell Adapter für Fahrzeuganalysesysteme (Bosch FSA) — Modell 1 684 465 508

Produktübersicht: Dieser USB-zu-Seriell Adapter (Modell 1 684 465 508, MPN 668.04.33, GTIN 3165143483305) ist darauf ausgelegt, moderne PCs und Diagnosegeräte mit älteren Seriell-Schnittstellen auszurichten, insbesondere im Zusammenhang mit Bosch' Fahrzeuganalyselösung (FSA). Der Adapter wandelt USB-Signal in RS-232-kompatible serielle Kommunikation um und ermöglicht stabilen Datenaustausch zwischen Diagnosesoftware und Geräten, die nur über eine serielle Schnittstelle verfügen.

Funktion und Anwendung:

• Bietet serielle Kommunikation zwischen PC/Laptop und Geräten, die in der Fahrzeugsdiagnose verwendet werden, insbesondere das Bosch FSA-System.
• Primär verwendet für Datenübertragung, Firmware-Updates, Fehlersuche und Logging, wenn Geräte kein natives USB-Interface haben.
• Ermöglicht zuverlässige Kommunikation bei Verwendung von Diagnosesoftware, Messgeräten und anderen seriell basierten Messgeräten.

Materialien und Aufbau:

• Die Stecker sind typischerweise aus metallveredelter Legierung mit Kunststoffkappe für mechanische Haltbarkeit und gleichbleibende Verbindung; Kabel verwenden Kupferleiter für geringe Widerstände und gute Signalintegrität.
• Integrierte Pegelwandlung (TTL/RS-232 Konvertierung) und Überspannungsschutz sorgen für stabilen Betrieb in Werkstattsumgebungen.
• Isolierung und Schirmung minimieren elektromagnetische Störungen und verbessern die Empfänglichkeit bei längeren Kabellängen.

Technische Eigenschaften und Kompatibilität:

• Kompatibel mit Bosch Fahrzeug-System-Analyse (FSA) und entsprechendem Diagnosgerät, das serielle Kommunikation verwendet.
• Unterstützt standardisierte Baudraten und Signalpegel, die in Diagnostikgeräten verwendet werden (Konfiguration über Software oder Hardware-Jumper je nach Implementierung des Modells).
• Plug-and-Play über USB-Port mit den notwendigen Treibern oder seriedrivern, verfügbar für gängige Betriebssysteme (prüfe Kompatibilität deiner Diagnosesoftware und deines Betriebssystems für eine korrekte Installation).

Praktische Überlegungen für Monteure und Techniker:

• Verwende den Adapter, wenn dein Arbeitsrechner keinen seriellen COM-Port hat, das Gerät jedoch eine RS-232/serielle Verbindung erfordert.
• Stelle sicher, dass die korrekten Treiber und der richtige COM-Port in der Diagnosesoftware eingestellt sind, um Kommunikationsfehler zu vermeiden.
• Halte Kabel und Anschlüsse sauber, um eine zuverlässige Kontaktqualität sicherzustellen — abgenutzte Kontakte können zu intermittierender Kommunikation und Fehlablesungen führen.

Identifikation und Rückverfolgbarkeit: Die Produkt-MPN ist mit 668.04.33 angegeben, und der GTIN 3165143483305 ist dem Gerät zugeordnet, wodurch eine Verifizierung des Teils beim Einkauf und der Aktualisierung von Gerätestammdaten möglich ist.

Hinweise: Diese Beschreibung konzentriert sich auf die Funktionalität und technischen Eigenschaften des Adapters im Werkstatt- und Diagnoseszenario. Bestätige stets die Kompatibilität mit deinem spezifischen Diagnosewerkzeug und der Softwareversion vor der Verwendung.
