Unterstellbock 5 Tospindelverst 230 - 320Mm

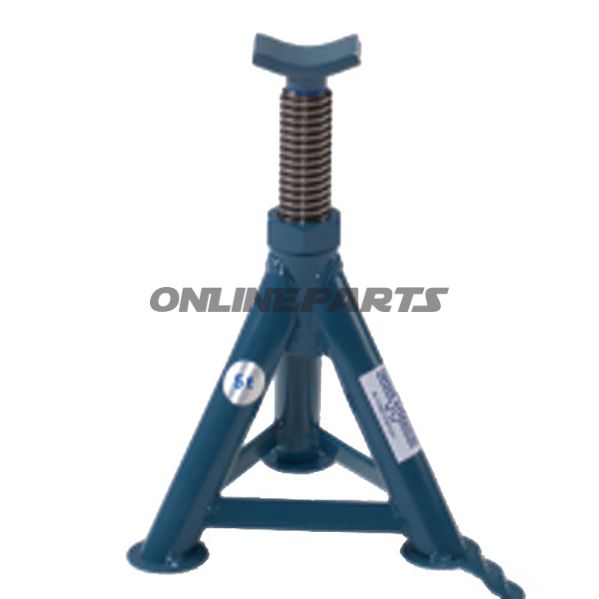

Unterstützungsbühne (spindeljustierbar) 5 t – für 230–320 mm Hubhöhe

Type und Anwendung: Unterstützungsbühne mit Spindelverstellung zur Unterstützung von Fahrzeugen beim Heben oder Warten, kompatibel mit Hublösungen, bei denen die Gesamthöhe der Stützbeine zwischen 230 mm und 320 mm angepasst werden muss. Das Produkt entspricht dem Weber-Stützbein AB 5-230-S und ist für den Einsatz in Werkstätten und Garagenumgebungen von Fachleuten und erfahrenen Heimwerkern konzipiert.

• MPN: 663.10.63 — gibt die herstellerseitige Ersatzteilnummer an und kann bei Bestellung oder Suche nach technischer Dokumentation verwendet werden.
• GTIN: 803.176.2 — globale Handelsidentifikation in Produktdaten integriert zur eindeutigen Identifikation in Bestellsystemen.

Funktion: Die Unterstützungsbühne dient als stabiles Anstützpunkt unter angehobenen Fahrzeugen. Die spindlejustierbare Oberplatte ermöglicht eine Feinjustierung der Höhe im Bereich von 230–320 mm, um eine korrekte Kontaktfläche zum Fahrgestell oder Unterboden zu erreichen. Sie ist ausgelegt, Lasten von bis zu 5000 kg pro Stützbühne zu tragen, was die meisten Pkw und leichte Nutzfahrzeuge bei gleichzeitiger Nutzung paarweise oder in Gruppen gemäß Anweisungen abdeckt.

Materialien und Konstruktion: Die Konstruktion ist als robuster Stahlbau ausgeführt, mit Fokus auf Stabilität und Verschleißfestigkeit. Das Spindelmechanismus ist verschraubt und mechanisch gesichert, was eine präzise Höheneinstellung und hohen Widerstand gegen unbeabsichtigtes Absenken unter Belastung gewährleistet. Die Oberflächenbehandlung (typischerweise Lack oder Farbe) schützt vor Korrosion in einer typischen Werkstattumgebung; die Wahl der Stahlkomponenten sorgt für lange Lebensdauer bei ordnungsgemäßer Wartung.

Technische Daten:

• Lastkapazität: 5000 kg (angegebene Tragfähigkeit pro Stützbühne)
• Minimumhöhe: 230 mm
• Maximumhöhe: 320 mm
• Gewicht: ca. 5 kg

Arbeitsmerkmale und Vorteile:

• Spindelverstellung ermöglicht feine Kontrolle über den Kontaktpunkt und erleichtert sicheres Abstützen bei verschiedenen Hubhöhen.
• Robuste Stahlkonstruktion und mechanische Verriegelung verringern das Risiko unbeabsichtigter Bewegungen unter Belastung.
• Relativ geringes Eigengewicht (ca. 5 kg) erleichtert Handhabung und Positionierung in Werkstattabläufen, ohne die Tragfähigkeit zu beeinträchtigen.

Kompatibilität und Einsatzempfehlungen: Die Unterstützungsbühne eignet sich zur Verwendung in Kombination mit kettenbetriebenen oder hydraulischen Hebebühnen, Säulenliftern und anderen Hebevorrichtungen, bei denen Punktabstützung erforderlich ist. Bei Arbeiten an Fahrzeugen wird stets empfohlen, eine passende Anzahl von Unterstützungsbühnen zu verwenden und die Sicherheitsanweisungen der Hebevorrichtung bzw. des Fahrzeugherstellers zu beachten. Stellen Sie sicher, dass die Unterstützungsfläche an einem genehmigten, stabilen Punkt am Chassis anliegt und überprüfen Sie, dass die Spindel ordnungsgemäß verriegelt ist, bevor Sie Belastung aufbringen.

Wartung: Halten Sie Gewinde und Spindelpfade sauber und geschmiert gemäß den Herstelleranweisungen, um schnelle Abnutzung zu vermeiden. Überprüfen Sie regelmäßig auf sichtbare Deformationen, Risse oder Korrosion, insbesondere an tragenden Elementen. Bei Anzeichen struktureller Schäden austauschen.

Hinweise: Das Produkt ist mit MPN 663.10.63 und GTIN 803.176.2 zur eindeutigen Identifikation angegeben. Es erfolgt keine weitere Mengenausweisung in dieser Beschreibung; wenden Sie sich an den Anbieter für Informationen zu Verpackung oder Verkaufs Einheiten.
