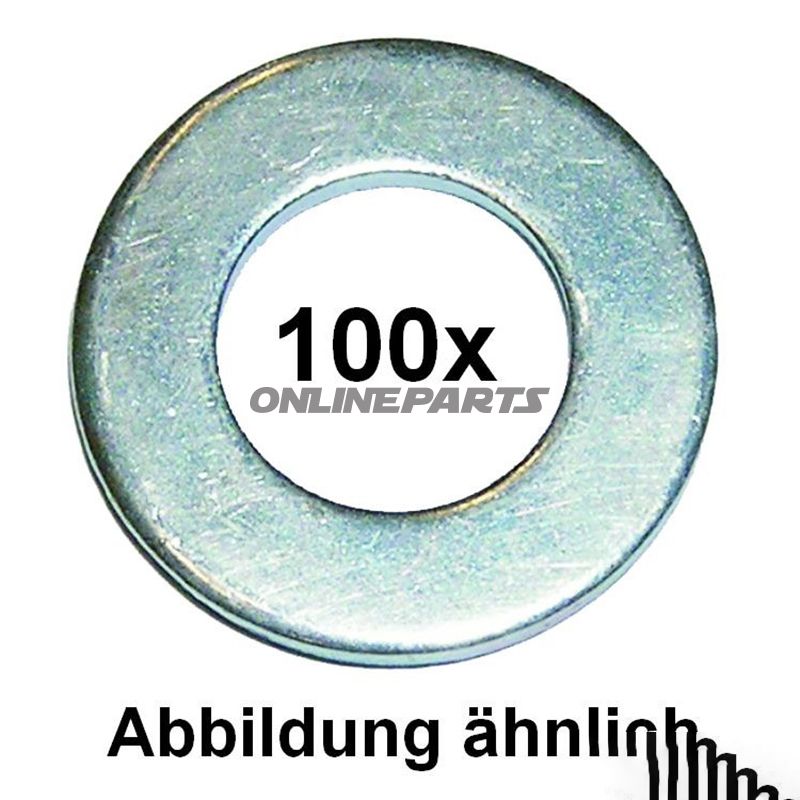

Zinkbeschichtete Unterlegscheiben M4 (DIN 125 A) – Abdichtung und Verteilung der Belastung
Produktübersicht: Diese zinkbeschichtete Unterlegscheibe in Größe M4 (DIN 125 A) wird verwendet, um Druck zu verteilen und das Untergrundmaterial beim Zusammenschrauben von Schrauben und Bolzen zu schützen. Das Produkt ist elektrolytisch galvanisiert, was gegenüber roh Stahl eine korrosionsschützende Oberfläche bietet. Die interne Referenz (MPN) lautet 486.65.21 und die Artikelnummer GTIN ist 4001796017490.
Funktion und Anwendung: Die Unterlegscheibe wird zwischen Schrauben- oder Bolzenkopf und Werkstück platziert, um die Belastung über eine größere Fläche zu verteilen, das Eindringen in weichere Materialien zu verringern und ein gleichmäßigeres Anzugsverhalten zu gewährleisten. Die Abmessungen und die flache Form (Form A) machen sie geeignet für allgemeine Montageaufgaben an Motorrädern, Maschinen und Metall-zu-Metall-Verbindungen, wo eine standardisierte Scheibe nach ISO 7089 / EN 27089 gefordert ist.
Material und Behandlung: Die Scheibe besteht aus Stahl und ist elektrolytisch galvanisiert (Zinkbeschichtung). Die Verzinkung erzeugt einen gleichmäßigen, dünnen Zinkfilm, der die Beständigkeit gegen Oberflächenkorrosion bei normaler Verwendung und in Umgebungen ohne aggressive Chemikalien oder ständige Salzwasserkontakt verbessert. Die Materialstärke beträgt 0,80 mm, was für DIN 125 A in dieser Größe Standard ist und Stabilität gewährleistet, ohne in der Verbindung zu viel Platz einzunehmen.
- Innendurchmesser: 4,3 mm — angepasst an M4 Bolzen/Gewinde.
- Außendurchmesser: 9,0 mm — sorgt für gute Druckverteilung bei Standard-M4-Montage.
- Dicke: 0,80 mm — flache Ausführung (Form A).
- Material: Stahl, elektrolytisch galvanisiert (Zinkbeschichtung).
- Norm: ISO 7089 / EN 27089 (DIN 125 A).
Verpackung und Handhabung: Wird in Blisterverpackung geliefert, die die Scheiben vor mechanischer Beschädigung während des Transports schützt und das Entnehmen der gewünschten Menge bei der Montage erleichtert. Hinweis: Die Beschreibung nennt Blisterverpackung; Stückzahlen in Verpackungsgrößen können im Verkauf variieren und sollten bei Bestellung bestätigt werden, wenn die Menge für Ihre Arbeit kritisch ist.
Kompatibilität und praktische Anwendung: Die Scheibe ist für die Verwendung mit M4 Bolzen und Schrauben in gängigen Montageaufgaben an Motorrädern, Maschinen und Metallrahmen vorgesehen. Die flache Form und die Standardmaße stellen sicher, dass die Scheibe in gewöhnliche Gewindebohrungen und unter Flachschraubenköpfe passt. Die zinkbeschichtete Oberfläche ist für den Innen- und leichten Außenbereich geeignet; bei Anwendungen mit ständigem Salzwasserkontakt oder aggressiven Chemikalien sollte der Korrosionsschutz zusätzlich bewertet werden.
Technische Daten (kurz):
- Typ: Unterlegscheibe (Washer), Form A (DIN 125 A)
- Innendurchmesser: 4,3 mm
- Außendurchmesser: 9,0 mm
- Dicke: 0,80 mm
- Material: Stahl, galvanisiert (Zinkbeschichtung)
- Norm: ISO 7089 / EN 27089
- MPN: 486.65.21
- GTIN: 4001796017490
Hinweis an Mechaniker: Bei kritischen Verbindungen sollten Kombination aus Schraubenfestigkeit, Unterlegscheibe und Anzugsdrehmoment geprüft werden, um die korrekte Verbindungseigenschaft sicherzustellen und eine Überlastung des Schraubenkopfs oder Werkstücks zu vermeiden. Die elektrolytische Zinkbeschichtung verändert die mechanischen Abmessungen nicht wesentlich, kann jedoch die Reibungsverhältnisse bei präzisen Anzugsdrehmomenten beeinflussen.
